Aperçu /Produits/Diode Zener/Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince

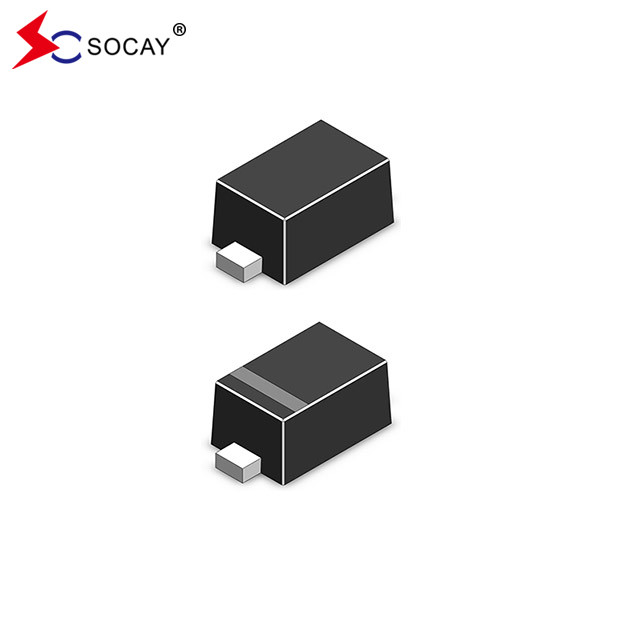

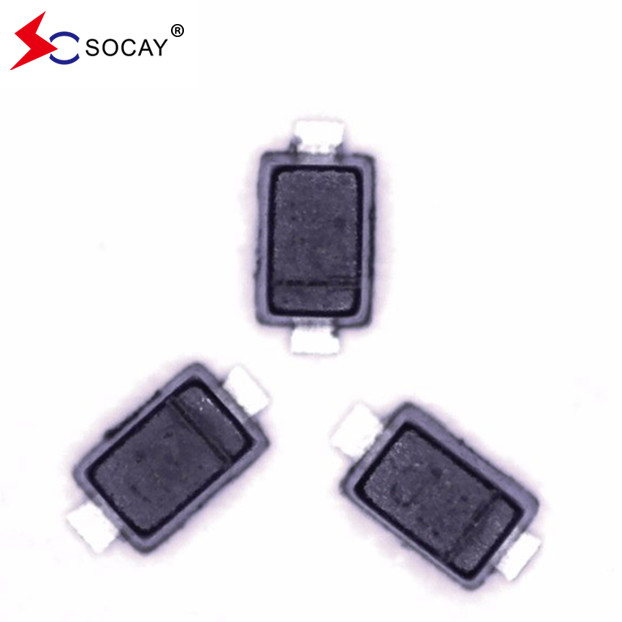

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince

8000pcs
MOQ
negotiable
Prix
Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Diode Zener
Type d'emballage: SOD-523
Palladium: 200mw
VZ (Nom.): 2.4V
Le nombre d'heures de travail: 2.2V
VZ (max.): 2.6V
IZK: 1.0mA
Il (max.): 20 μA
Mettre en évidence:

Diode Zener de 200 mW

,

Diode Zener BZX584C2V4

,

Diode de dissipation de puissance 200 mW
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: Le numéro de série est le numéro BZX584C2V4.
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince



Le diode Zener monté à la surface DATASHEET:Les données sont fournies par les autorités compétentes de l'Union européenne.1.pdf





Caractéristiques de la diode Zener montée en surface:

  • Contrôle de tension constante
  • Il a une large sélection de tension de 2,4V à 75V
  • La diode Zener sur la surface est un paquet SMD mince SOD-523
  • Conforme à la réglementation RoHS / écologique EMC
  • Finition en plomb d'étain mat (Sn)
  • Marquage de la bande cathodique / du dispositif

  • Consultez la liste des tableaux





Pour les diodes Zener montées en surface, les valeurs maximales absolues (TA=25°C):

Paramètre Le symbole Valeur Unités
Dissipation du pouvoir PD 200 mW
Température de jonction TJ 150 °C
Température de stockage TSTG -55 à +150 °C
Courant maximal du régulateur L'IZM PD / VZ - Je ne sais pas











Caractéristiques électriques de la diode Zener montée en surface (TA=25°C):

Numéro de la partie VZ *1 L'ITZ ZZT @ IZT ZZK @ IZK IZK IR V.R.
  Nom. ((V) Min. ((V) Max. ((V) (mA) Max. ((Ω) (mA) Max. ((μA) (V)
Le numéro de série est le numéro BZX584C2V4. 2.4 2.2 2.6 5 100 600 1.0 50 1.0
Le numéro de série est le numéro de série. 2.7 2.5 2.9 5 100 600 1.0 20 1.0
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 3.0 2.8 3.2 5 95 600 1.0 10 1.0
Le numéro de série est le numéro BZX584C3V3 3.3 3.1 3.5 5 95 600 1.0 5 1.0
Le numéro de série est le numéro de série. 3.6 3.4 3.8 5 90 600 1.0 5 1.0
Le numéro de série est le numéro de série B. 3.9 3.7 4.1 5 90 600 1.0 3 1.0
Le modèle BZX584C4V3 4.3 4.0 4.6 5 90 600 1.0 3 1.0
Le modèle BZX584C4V7 4.7 4.4 5.0 5 80 500 1.0 3 2.0
Le modèle BZX584C5V1 5.1 4.8 5.4 5 60 480 1.0 2 2.0
Le numéro de série est le numéro de série. 5.6 5.2 6.0 5 40 400 1.0 1 2.0
Le numéro de série est le numéro de série. 6.2 5.8 6.6 5 10 150 0.5 3 4.0
Le modèle BZX584C6V8 6.8 6.4 7.2 5 15 80 0.5 2 4.0
Le numéro de série est le numéro de série. 7.5 7.0 7.9 5 15 80 0.5 1 5.0
Le modèle BZX584C8V2 8.2 7.7 8.7 5 15 80 0.5 0.7 5.0
Le numéro de série est le numéro BZX584C9V1. 9.1 8.5 9.6 5 15 100 0.5 0.5 6.0
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 10 9.4 10.6 5 20 150 1.0 0.2 7.0
Le nombre de points de contrôle doit être supérieur ou égal à: 11 10.4 11.6 5 20 150 1.0 0.1 8.0
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 12 11.4 12.7 5 25 150 1.0 0.1 8.0
Le numéro de série est le numéro de série. 13 12.4 14.1 5 30 170 1.0 0.1 8.0
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 15 13.8 15.6 5 30 200 1.0 0.1 10.5
Le numéro de série est le numéro de série. 16 15.3 17.1 5 40 200 1.0 0.1 11.2
Le numéro de série de l'appareil doit être le suivant: 18 16.8 19.1 5 45 225 1.0 0.1 12.6
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 20 18.8 21.2 5 55 225 1.0 0.1 14.0
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 22 20.8 23.3 5 55 250 1.0 0.1 15.4
Le numéro de série de l'appareil doit être le suivant: 24 22.8 25.6 5 70 250 1.0 0.1 16.8
Le numéro de série est le numéro BZX584C27V. 27 25.1 28.9 2 80 300 0.5 0.1 18.9
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 30 28.0 32.0 2 80 300 0.5 0.1 21.0
Le numéro de série de l'appareil doit être le suivant: 33 31.0 35.0 2 80 325 0.5 0.1 23.1
Le nombre total de véhicules à moteur est de: 36 34.0 38.0 2 90 350 0.5 0.1 25.2
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 39 37.0 41.0 2 130 350 0.5 0.1 27.3
Le nombre de points de contrôle est le suivant: 43 40.0 46.0 2 100 700 1.0 0.1 32.0
Le numéro de série est le numéro de série. 47 44.65 49.35 2 170 1000 0.25 0.1 36.0
Le nombre de points de contrôle doit être supérieur ou égal à: 51 48.45 53.55 2 180 1300 0.25 0.1 39.0
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 56 53.2 58.8 2 200 1400 0.25 0.1 43.0
Le numéro de série est le numéro de série. 62 58.9 65.1 2 225 1400 0.25 0.1 47.0
Le numéro de série de l'équipement doit être le numéro de série de l'équipement. 68 64.6 71.4 2 240 1600 0.25 0.1 52.0
Le numéro de série est le numéro de série. 75 71.25 78.75 2 265 1700 0.25 0.1 56.0
* 1 largeur d'impulsion = 10 ms.









Diagramme du circuit de diode Zener SOD-523 monté sur la surface:

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 0







SOD-523 Diode Zener à montage de surface Caractéristiques typiques

Figue1.Décomposition par ZenerCaractéristique

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 1



Figure 2. Décomposition par ZenerCaractéristiques

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 2



Figue3. TypiqueVoltage avant

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 3





Figue4. Effets de la tension de Zener sur l'impédance de Zener

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 4





Figue5. Capacité typique

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 5





Figue6. Courant de fuite typique

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 6





Figue7. Courbe de dégradation de puissance

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 7









SOD-523 Diode Zener à montage de surface Dimensions:

Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 8





SOD-523 Informations sur la commande de la diode Zener

Numéro de la partie Paquet de composants Transport aérien
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. SOD-523 Tape & Reel 8000 PCS / 7 ′′ rouleau



Dissipation de puissance 200 mW Diode Zener BZX584C2V4 SOD-523 Paquet SMD mince 9
