350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Diode Zener
Type d'emballage de la diode Zener: SOD-123
Dissipation de puissance par diode Zener: 350mW
Les caractéristiques de l'appareil doivent être les suivantes:: 27V
Le débit de la tension de Zener (min.): 25.65V
Le débit d'électricité doit être supérieur ou égal à:: 28.35V
ZZK: 300Ω
IZK: 0.5mA
Mettre en évidence:

Composant électronique 27V

,

Composant électronique 350 mW

,

Composant de diode Zener 27V
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: Le BZT52C27
Document: Brochure du produit PDF
Conditions de paiement et expédition
Description de produit

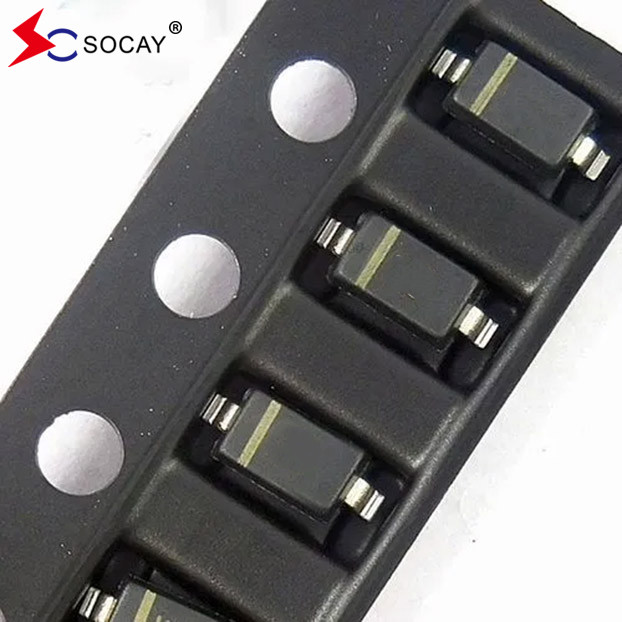

SOCAY 27V 350mW BZT52C27 SOD-123 Paquet SMD Diode Zener



La diode de Zener DATASHEET:Les données sont fournies par les autorités compétentes de l'Union européenne.1.pdf





Caractéristiques de la diode Zener:

  • Construction de matrices planes
  • Dissipation de puissance de 350 mW
  • Voltage Zener de 2,4 à 75 V
  • Idéalement adapté aux processus d'assemblage automatisés
  • Sans plomb, conformément à la directive RoHS de l'UE 2.0
  • Composé de moulage vert conformément à la norme CEI 61249

Je suis désolée.



Date mécanique de la diode Zener:

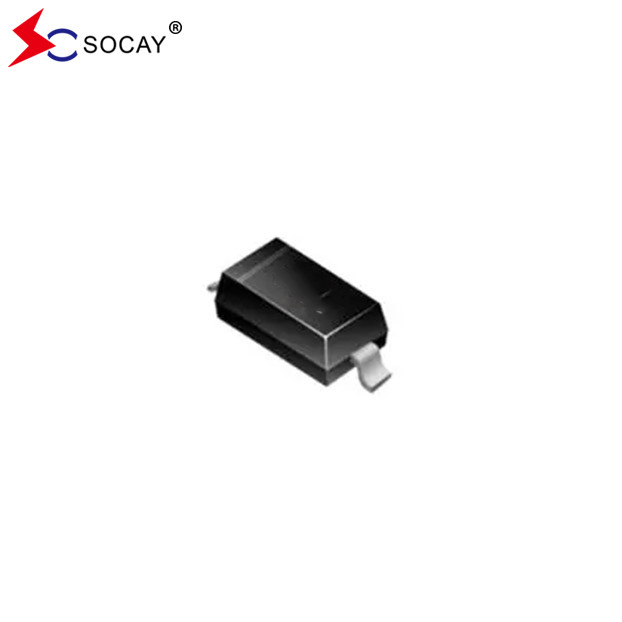

  • Cas: SOD-123, plastique moulé
  • Les terminaux sont soudables selon la norme MIL-STD-750, méthode 2026
  • Polarité: voir le diagramme ci-dessous
  • Poids approximatif: 0,0004 onces, 0,01 grammes





Évaluations maximales des diodes Zener (T)Une= 25°C, sauf indication contraire):

Paramètre de la diode Zener Le symbole Valeur Unités
Dissipation de puissance par diode Zener (note 1) PD 350 mW
Résistance thermique de la jonction à l'environnement RθJA 357 °C/W
Température de jonction des diodes Zener TJ 150 °C
La température de stockage des diodes Zener TSTG -55 à +150 °C
Note1: Dispositif monté sur un PCB en céramique: 7,6 mm x 9,4 mm x 0,87 mm avec une surface de 25 mm2.













Caractéristiques électriques de la diode Zener (TA=25°C):

Numéro de la partie Plage de tension Zener (note 2) Impédance Zener maximale (note 3)

Nombre maximal

Courant de fuite (note 2)
  VZ @ IZT ZZT @ IZT ZZK @ IZK IR @ VR
  Nom. ((V) Min. ((V) Max. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
Le BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
Le BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
Le numéro de série BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
Le BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
Le numéro de série BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
Le numéro d'immatriculation du véhicule est: 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
Le BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
Le numéro de série est le numéro de série. 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
Le numéro de série BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
Le BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
Le BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
Le BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
Le BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
Le BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
Le numéro de série BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
Le BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
Le numéro de série BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
Le numéro de série BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
Le numéro de série BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
Le BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
Le BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
Le BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
Le BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
Le BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
Le numéro de série BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
Le BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
Le numéro de série BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
Le BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
Le numéro de série BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
Le numéro de série BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
Le BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
Le BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
Le BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
Le BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
Le BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
Le BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
Le BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

Note 2: une impulsion d'essai de courte durée utilisée pour minimiser l'effet d'auto-chauffage.

Note 3: f = 1 kHZ.









Diagramme du circuit de la diode Zener du SOD-123

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 0





Rating des diodes Zener et courbes caractéristiques:

Figue1.Courbe de dégradation de puissance

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 1



Figure 2. Capacité de jonction typique

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 2



Figue3. Décomposition typique de Zener

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 3



Figue4. Décomposition typique de Zener

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 4





Figue5. Décomposition typique de Zener

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 5





SOD-123Contour de la diode Zener (Dimensions en pouces et en millimètres):

350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 6





SOD-123 Informations sur les commandes de diodes Zener:

Numéro de pièce de la diode Zener Paquet de composants Quantité Option d'emballage
Les produits de base doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon. SOD-123 10000 pièces par bobine en plastique de 13 pouces
Les produits de base doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon. SOD-123 3 000 pièces par bobine en plastique de 7 pouces





350 mW de dissipation électronique du composant BZT52C27 Diode Zener 27V 7
