Aperçu /Produits/Diode Zener/Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe

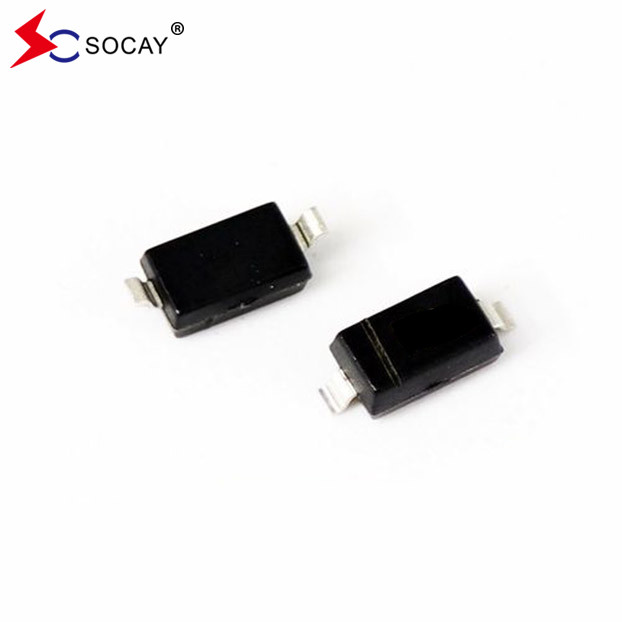

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe

Des produits de la catégorie 3
MOQ
Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom BZT52C8V2: Diode Zener
BZT52C8V2 Type de colis: SOD-123
BZT52C8V2 Dissipation de puissance: 350mW
Le système de freinage doit être équipé d'un dispositif de freinage de freinage.: 8.2V
Le débit d'électricité doit être supérieur ou égal à:: 7.79V
Le système de freinage doit être équipé d'un dispositif de freinage.: 8.61V
Le BZT52C8V2 ZZK: 80Ω
Le numéro de série est le numéro de série BZT52C8V2.: 1 mA
Mettre en évidence:

Diode SMD Zener

,

Diode Zener à diode plane

,

Le BZT52C8V2
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: Le BZT52C8V2
Document: Brochure du produit PDF
Conditions de paiement et expédition
Description de produit

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe



La diode Zener BZT52C8V2 FOIQUE DE DÉTAT:Les données sont fournies par les autorités compétentes de l'Union européenne.1.pdf





La diode Zener BZT52C8V2 présente les caractéristiques suivantes:

  • C' est une construction à matrices planes
  • La dissipation est de 350 mW.
  • Sa tension Zener est de 8,2 V.
  • Le BZT52C8V2 est idéal pour les processus d'assemblage automatisés
  • Sans plomb, conformément à la directive RoHS de l'UE 2.0
  • Composé de moulage vert conformément à la norme CEI 61249

Je suis désolée.



La diode Zener BZT52C8V2 Date mécanique:

  • Son cas: emballage SOD-123 en plastique moulé
  • Ses bornes: soudables selon MIL-STD-750, méthode 2026
  • Sa polarité: voir le diagramme ci-dessous
  • Son poids approximatif: 0,0004 onces, 0,01 gramme





Les diodes Zener BZT52C8V2 doivent être équipées d'un système de réglage de la puissance (T)Une= 25°C):

Paramètre de diode Le symbole Valeur Unités
Dissipation de puissance par diode (note 1) PD 350 mW
Résistance thermique de la jonction à l'environnement RθJA 357 °C/W
Température de jonction des diodes TJ 150 °C
Température de stockage des diodes TSTG -55 à +150 °C
Note1: Dispositif monté sur un PCB en céramique: 7,6 mm x 9,4 mm x 0,87 mm avec une surface de 25 mm2.











Les caractéristiques électriques de la diode Zener BZT52C8V2 (TA=25°C):

Numéro de la partie Diode Zener Plage de tension Zener (note 2) Diode Zener Impédance maximale de Zener (note 3)

Diode Zener maximale

Courant de fuite (note 2)
Diode de Zener VZ @ IZT ZZT @ IZT ZZK @ IZK IR @ VR
  Nom. ((V) Min. ((V) Max. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
Le BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
Le BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
Le numéro de série BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
Le BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
Le numéro de série BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
Le numéro d'immatriculation du véhicule est: 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
Le BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
Le numéro de série est le numéro de série. 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
Le numéro de série BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
Le BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
Le BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
Le BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
Le BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
Le BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
Le numéro de série BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
Le BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
Le numéro de série BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
Le numéro de série BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
Le numéro de série BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
Le BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
Le BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
Le BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
Le BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
Le BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
Le numéro de série BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
Le BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
Le numéro de série BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
Le BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
Le numéro de série BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
Le numéro de série BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
Le BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
Le BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
Le BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
Le BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
Le BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
Le BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
Le BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

Note 2: une impulsion d'essai de courte durée utilisée pour minimiser l'effet d'auto-chauffage.

Note 3: f = 1 kHZ.









Le débit d'électricité doit être supérieur ou égal à:

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 0





Le diode Zener BZT52C8V2 est classé et ses courbes caractéristiques:

Figue1. Diode de Zener BZT52C8V2 courbe de réduction de puissance

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 1



Figure 2. Capacité de jonction typique de la diode Zener BZT52C8V2

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 2



Figue3. Diode Zener BZT52C8V2 Décomposition typique de Zener

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 3



Figue4. Diode Zener BZT52C8V2 Décomposition typique de Zener

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 4





Figue5. Diode Zener BZT52C8V2 Décomposition typique de Zener

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 5





Le diode de Zener BZT52C8V2 est un diode de type SOD-123 (points ((millimètres)):

Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 6





SOD-123 Diode Zener BZT52C8V2 Informations sur les commandes:

Numéro de pièce de la diode Zener Paquet de composants Quantité Option d'emballage
Les produits de base doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon. SOD-123 10000 pièces par bobine en plastique de 13 pouces
Les produits de base doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon. SOD-123 3 000 pièces par bobine en plastique de 7 pouces





Diode Zener de construction à matrices planes BZT52C8V2 SOD-123 Diode SMD du groupe 7
