Name: BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener
Brand: SOCAY
SKU: BZX84C27
Rating: 4.6 (136 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Nom: Diode Zener

Le paquet: SOT-23

P ((AV): 300mW

VZ (Nom.): 27V

Diode Zener IFSM: 2.0A

ZZK: 250Ω

IZK: 0.5mA

IR: 0.1μA

Mettre en évidence:

BZX84C27 Composants de diodes

Composants de diodes électroniques

Diode Zener de 27 V

Informations de base

Lieu d'origine: Shenzhen, Guangdong, Chine

Nom de marque: SOCAY

Certification: REACH,RoHS,ISO

Numéro de modèle: BZX84C27

Document: Brochure du produit PDF

Conditions de paiement et expédition

Délai de livraison: 5-8 jours ouvrables

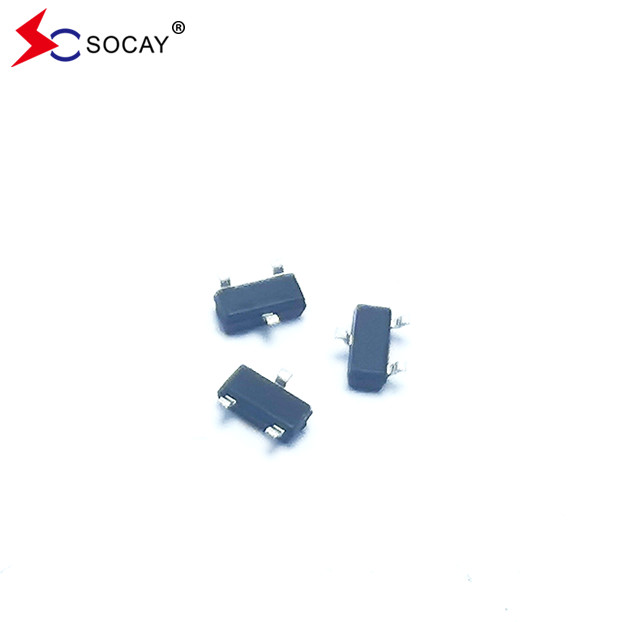

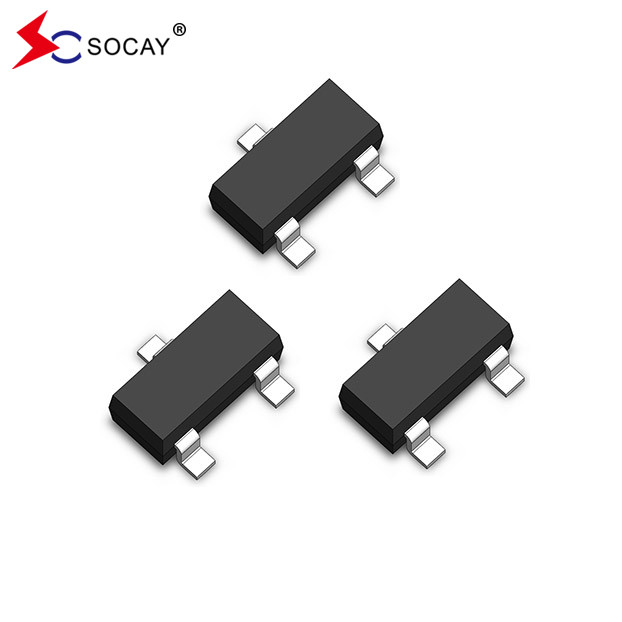

Galerie

BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener

Description de produit

27V de qualité fiable Diode Zener BZX84C27 Composants électroniques

La diode de Zener DATASHEET:Le BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf

Une qualité fiableCaractéristiques de la diode Zener:

BZX84C27 Construction à matrices planes
Dissipation de puissance de 300 mW
BZX84C27 Zener Voltages de 2,4 V à 75 V
Conforme à la réglementation RoHS / écologique EMC

Diode de ZenerLe numéro de série BZX84C27Maximum absolu.

Paramètre BZX84C27	Le symbole	Valeur	Unités
La tension maximale vers l'avant (note 2) @ SI=10mA	VF	0.9	V
BZX84C27 Dissipation de puissance (note 1)	P ((AV)	300	mW
BZX84C27 Température de fonctionnement et de stockage	TJ, TSTG	-55 à +150	°C
BZX84C27 Période de pointe de surtension avant	MFI	2.0	Une
BZX84C27 Junction de résistance thermique à l'environnement	R.J. Je vous en prie.	357	°C/W
Note1: Valide à condition que les bornes du dispositif soient maintenues à température ambiante. Note 2: testé avec des impulsions, période = 5 ms, largeur d'impulsion = 300 μs.

Diode de ZenerLe numéro de série BZX84C27Caractéristiques électriques:

Numéro de pièce de la diode Zener	Diode Zener Plage de tension Zener (note 2)			Diode Zener Max. Impédance Zener (note 3)				Max. courant de fuite inverse
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
Le modèle BZX84C2V4	2.4	2.2	2.6	100	5	600	1	50	1
Le modèle BZX84C2V7	2.7	2.5	2.9	100	5	600	1	20	1
Le nombre d'étoiles est déterminé par le nombre d'étoiles de l'échantillon.	3.0	2.8	3.2	95	5	600	1	10	1
Le modèle BZX84C3V3	3.3	3.1	3.5	95	5	600	1	5	1
Le modèle BZX84C3V6	3.6	3.4	3.8	90	5	600	1	5	1
Le numéro d'immatriculation du véhicule doit être le suivant:	3.9	3.7	4.1	90	5	600	1	3	1
Le modèle BZX84C4V3	4.3	4.0	4.6	90	5	600	1	3	1
Le modèle BZX84C4V7	4.7	4.4	5.0	80	5	500	1	3	2
Le modèle BZX84C5V1	5.1	4.8	5.4	60	5	480	1	2	2
Le modèle BZX84C5V6	5.6	5.2	6.0	40	5	400	1	1	2
Le modèle BZX84C6V2	6.2	5.8	6.6	10	5	150	1	3	4
Le modèle BZX84C6V8	6.8	6.4	7.2	15	5	80	1	2	4
Le modèle BZX84C7V5	7.5	7.0	7.9	15	5	80	1	1	5
Le modèle BZX84C8V2	8.2	7.7	8.7	15	5	80	1	0.7	5
Le numéro d'immatriculation du véhicule est:	9.1	8.5	9.6	15	5	100	1	0.5	6
Le numéro de série BZX84C10	10	9.4	10.6	20	5	150	1	0.2	7
Le numéro de série BZX84C11	11	10.4	11.6	20	5	150	1	0.1	8
Le numéro de série BZX84C12	12	11.4	12.7	25	5	150	1	0.1	8
Le numéro de série BZX84C13	13	12.4	14.1	30	5	170	1	0.1	8
Le numéro de série BZX84C15	15	13.8	15.6	30	5	200	1	0.1	10.5
Le numéro de série BZX84C16	16	15.3	17.1	40	5	200	1	0.1	11.2
Le numéro de série BZX84C18	18	16.8	19.1	45	5	225	1	0.1	12.6
Le numéro de série BZX84C20	20	18.8	21.2	55	5	225	1	0.1	14.0

Numéro de la partie	Diode Zener Plage de tension Zener (note 2)			Diode Zener Max. Impédance Zener (note 3)				Diode Zener Max. Courant de fuite inverse
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
Le numéro de série BZX84C22	22	20.8	23.3	55	5	250	1	0.1	15.4
Le numéro de série BZX84C24	24	22.8	25.6	70	5	250	1	0.1	16.8
Le numéro de série BZX84C27	27	25.1	28.9	80	2	300	0.5	0.1	18.9
Le modèle BZX84C30	30	28.0	32.0	80	2	300	0.5	0.1	21.0
Le numéro de série BZX84C33	33	31.0	35.0	80	2	325	0.5	0.1	23.1
Le numéro de série BZX84C36	36	34.0	38.0	90	2	350	0.5	0.1	25.2
Le numéro de série BZX84C39	39	37.0	41.0	130	2	350	0.5	0.1	27.3
Le numéro de série BZX84C43	43	40.0	46.0	100	2	700	1	0.1	32.0
Le numéro de série BZX84C47	47	44.0	50.0	170	2	375	1	0.05	32.9
Le numéro de série BZX84C51	51	48.0	54.0	180	2	400	1	0.05	35.7
Le numéro de série BZX84C62	62	58.0	66.0	215	2	450	0.5	0.05	43.4
Le numéro de série BZX84C68	68	64.0	72.0	240	2	1600	0.25	0.05	47.6
Le numéro de série BZX84C75	75	70.0	79.0	255	2	1700	0.25	0.05	52.5
Note 2: testé avec des impulsions, période = 5 ms, largeur d'impulsion = 300 μs. Note 3: f = 1 kHZ.

SOT-23 SMD Zener Diode Le numéro de série BZX84C27Diagramme du circuit:
BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener 0

SOT-23 Diode Zener montée à la surfaceLe numéro de série BZX84C27Les courbes:
Figue1. Caractéristiques de Zener (V_ZJusqu'à 10 V)

Figue2. Caractéristiques de Zener (11 Và43V) Les produits
BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener 2

Figue3. Diode de Zener Coefficients de température

Figue4. Courant de fuite typique de la diode Zener

La diode Zener SOT-23Le numéro de série BZX84C27Compte rendu de l' ensemble:
BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener 5

SOT-23 Package Zener Diode Le numéro de série BZX84C27Quantité:

Numéro de pièce de la diode Zener	Paquet de composants	Nombre de diodes Zener
Les données de l'échantillon sont fournies par les autorités compétentes.	Le SOT-23	Tape & Reel 3000 PCS / 7 ′′ rouleau

BZX84C27 Composants de diodes électroniques BOM Service 27V Diode Zener 6
