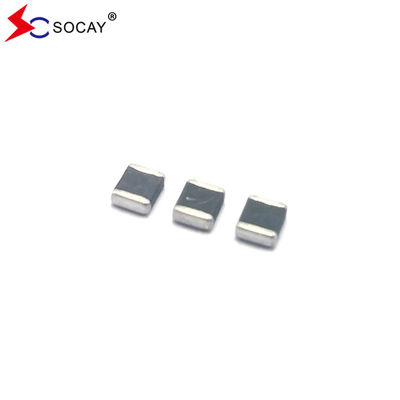

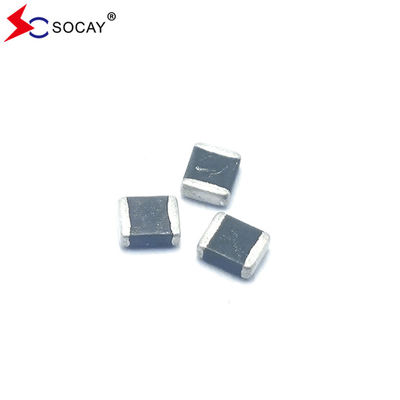

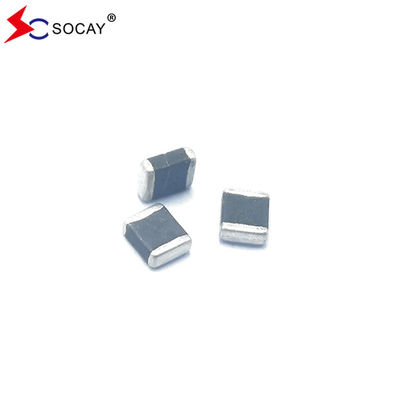

Le type de puce à puces SMD 1210 Varistor SV1210N470G0A Varistor à oxyde de zinc 47V DC

Des produits de la catégorie 3
MOQ
negotiable
Prix
Le type de puce à puces SMD 1210 Varistor SV1210N470G0A Varistor à oxyde de zinc 47V DC
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Chip Varistor multicouche
Paquet de composants: SMD1210
Voltage de fonctionnement de courant continu maximal: 47v
Vv (min.): 56.4V
Vv (max.): 70.5V
Courant de pointe maximal à travers le varistor: Les autres
Courant de pointe maximum: 250A
Wmax: 0.8J
Mettre en évidence:

Le système SMD 1210 multicouche à puce Varistor

,

Vérificateur de puce multicouche de 47 V CC

,

Varistor à oxyde de zinc multicouche
Informations de base
Lieu d'origine: Shenzhen Guangdong Chine
Nom de marque: SOCAY
Certification: REACH RoHS ISO
Numéro de modèle: Les données de l'établissement doivent être fournies conformément à l'annexe I.
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

1210 Type SMD Varistor à oxyde de zinc SV1210N470G0A SOCAY Fourniture d'usine originale


Varistor à oxyde de zinc SMDDATASHEET: le numéro de la banqueJe ne sais pas.1.pdf


Définition:
Le Varistor SV1210N470G0A SMD à oxyde de zinc est basé sur une technologie de fabrication multicouche.y compris celles spécifiées dans la norme IEC 61000-4-2 ou dans d'autres normes utilisées pour la conformité électromagnétique (EMC)Le SV1210N470G0A est généralement appliqué pour protéger les circuits intégrés et autres composants au niveau du circuit imprimé. Il peut fonctionner sur une plage de température plus large que les diodes zener.


Varistor à oxyde de zinc SMDCaractéristiques électriques (25±5°C):

Le symbole Le minimum Typique Nombre maximal Unités
VRMS Je ne sais pas. Je ne sais pas. 37 V
VDC Je ne sais pas. Je ne sais pas. 47 V
V.V. 56.4 Je ne sais pas. 70.5 V
VC Je ne sais pas. Je ne sais pas. 155 V
Une image Je ne sais pas. Je ne sais pas. 250 Une
Wmax Je ne sais pas. Je ne sais pas. 0.8 Je

VRMS -Varistor à oxyde de zinc SMD"Propulsion électrique" (PV) est la quantité d'énergie électrique utilisée par un système électrique pour produire des impulsions électriques.

VDC - tension de fonctionnement maximale en courant continu que le varistor peut maintenir et qui ne doit pas dépasser 10 μA de courant de fuite.

VV - Voltage à travers le dispositif mesuré à 1mA de courant continu.

Équivalent à VB “tension de rupture”.

VC - courant de pointe maximal à travers le varistor avec une forme d'onde de 8/20 μs et un courant d'impulsion de 5 A.

Imax - courant de pointe maximal pouvant être appliqué avec une forme d'onde de 8/20 μs sans défaillance du dispositif.

Wmax - énergie maximale qui peut être dissipée avec la forme d'onde de 10/1000 μs sans défaillance du dispositif.







Varistor à oxyde de zinc SMDFLes caractéristiques:

  • Rectangle, sérialisation des tailles pour les composants de circuit intégré hybride ou de circuit imprimé
  • Il existe de nombreux matériaux de sortie des électrodes latérales, particulièrement adaptés à la technologie de montage de surface pour la soudurabilité et la résistance à la chaleur de soudage des exigences strictes
  • Réponse rapide (< 1s)
  • Faible courant de fuite, faible tension de serrage
  • Convient pour le soudage à la main à l'air chaud



Varistor à oxyde de zinc SMDUneApplications:

  • Application pour carte mère, ordinateur portable, téléphone cellulaire, PDA, appareil portatif, DSC, DV, scanner et décodeur...etc.
  • Convient pour la protection contre les surtensions de pression, de la ligne électrique et de la ligne à basse fréquence.




Varistor à oxyde de zinc SMDCsur l'instruction et les dimensions:
Le type de puce à puces SMD 1210 Varistor SV1210N470G0A Varistor à oxyde de zinc 47V DC 0

Taille de l'EIE (EIEJ) Longueur (L) Largeur (W) Épaisseur (T)
  En pouces Nombre d'unités En pouces Nombre d'unités En pouces Nombre d'unités
1210 (3225) 0.126 ± 0.012 3.20 ± 0.30 0.098 ± 0.012 2.50 ± 0.30 0.098 Max 2.50 Max





Données techniques générales:

Température de fonctionnement -55 à 125 °C
Température de stockage -55 à 150 °C
Temps de réponse < 1 ns
La soudabilité 245 ± 5°C, 3 ± 1 seconde
Résistance à la lixiviation par soudure 260 ± 5°C, 10 ± 1 seconde







Recommandations de soudure:

Le type de puce à puces SMD 1210 Varistor SV1210N470G0A Varistor à oxyde de zinc 47V DC 1

  • Préchauffage
    • La vitesse d'élévation de la température est suggérée de 2 à 4 °C/s.
    • Le temps de préchauffage approprié sera de 60 à 120 secondes.
  • Le chauffage
    • Veillez à une augmentation soudaine de la température, car cela peut aggraver la capacité de soudure.
    • Réglez la température de l'échappement dans la plage comprise entre 215 °C et 225 °C.
  • Réfrigération
    • Attention au refroidissement lent, car il peut provoquer le déplacement de la position du composant.







Quantité de produits contenue dans l'emballage:

Étude d'impact sur l'environnement(Le projet de loi

1210

(3225)
Quantité d'emballage standard (PCS / bobine) 3,000



Le type de puce à puces SMD 1210 Varistor SV1210N470G0A Varistor à oxyde de zinc 47V DC 2
