Name: SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Pour la protection des circuits intégrés
Brand: SOCAY
SKU: Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
Rating: 4.7 (197 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

nom composant: Chip Varistor multicouche

Paquet de composants: SMD0805

Vdc (max.): 9V

Vv (min.): 10.8v

Vv (max.): 16.2V

Vc (max.): 35.6V

Une image: 50A

VRS (max.): 6V

Mettre en évidence:

Pour les appareils de traitement de l'air

les caractéristiques suivantes sont applicables:

Informations de base

Lieu d'origine: Shenzhen Guangdong Chine

Nom de marque: SOCAY

Certification: REACH RoHS ISO

Numéro de modèle: Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.

Document: Brochure du produit PDF

Conditions de paiement et expédition

Délai de livraison: 5-8 jours ouvrables

Galerie

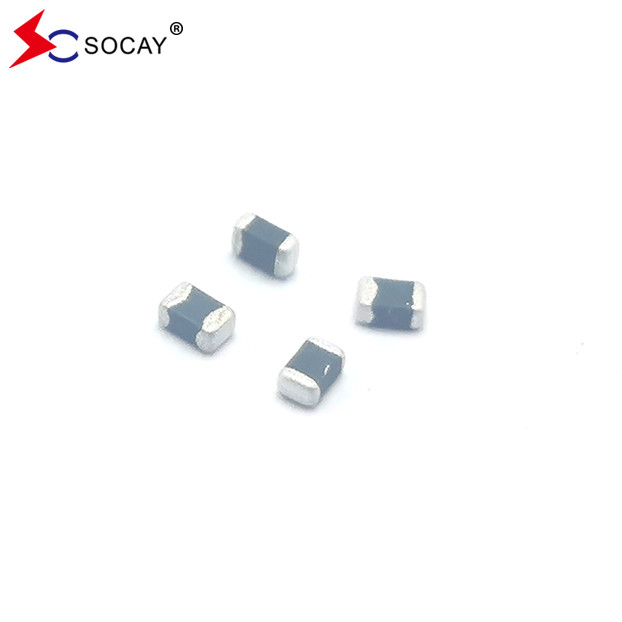

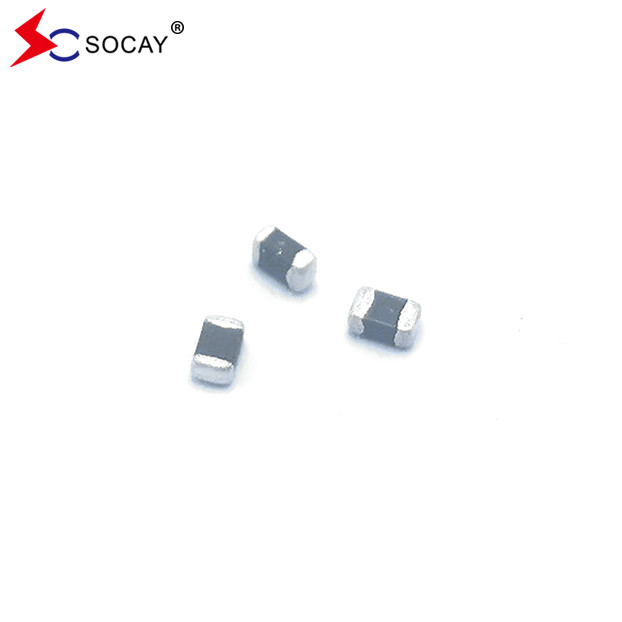

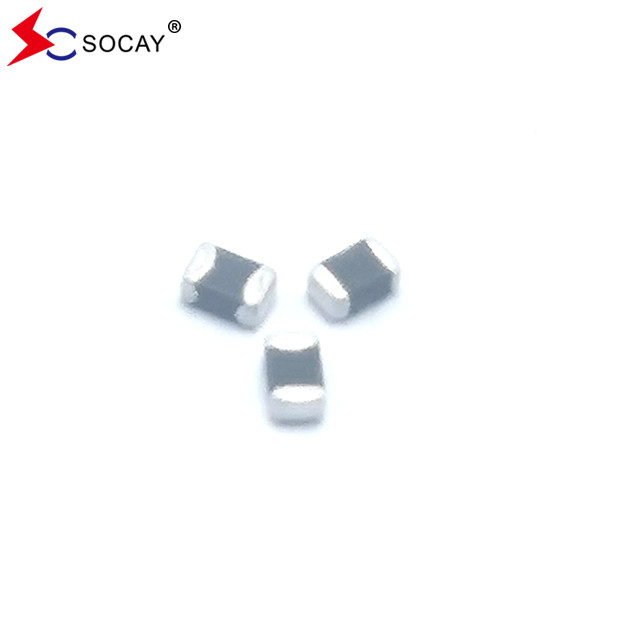

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Pour la protection des circuits intégrés

Description de produit

SMD0805 Varistor à puce SV0805N9R0G0A Typiquement appliqué pour protéger les circuits intégrés

La valeur de l'indicateur est la valeur de l'indicateur.Je ne sais pas si tu veux que je te le dise.1.pdf

Définition:
La puce Varistor SV0805N9R0G0A est basée sur une technologie de fabrication multicouche.y compris celles spécifiées dans la norme IEC 61000-4-2 ou dans d'autres normes utilisées pour la conformité électromagnétique (EMC)Le SV0805N9R0G0A est généralement appliqué pour protéger les circuits intégrés et autres composants au niveau de la carte de circuit imprimé.

Caractéristiques électriques du varistor de puce (25± 5°C):

Le symbole	Le minimum	Typique	Nombre maximal	Unités
VRMS	Je ne sais pas.	Je ne sais pas.	6	V
VDC	Je ne sais pas.	Je ne sais pas.	9	V
V.V.	10.8	Je ne sais pas.	16.2	V
VC	Je ne sais pas.	Je ne sais pas.	35.6	V
Une image	Je ne sais pas.	Je ne sais pas.	50	Une
Wmax	Je ne sais pas.	Je ne sais pas.	0.2	Je

VRMS - Voltage de fonctionnement AC maximal que le varistor peut maintenir et qui ne doit pas dépasser le courant de fuite de 10 μA.
VDC - tension de fonctionnement maximale en courant continu que le varistor peut maintenir et qui ne doit pas dépasser 10 μA de courant de fuite.
VV - Voltage à travers le dispositif mesuré à 1mA de courant continu.
Équivalent à VB tension de rupture.
VC - courant de pointe maximal à travers le varistor avec une forme d'onde de 8/20 μs et un courant d'impulsion de 2 A.
Imax - courant de pointe maximal pouvant être appliqué avec une forme d'onde de 8/20 μs sans défaillance du dispositif.
Wmax - énergie maximale qui peut être dissipée avec la forme d'onde de 10/1000 μs sans défaillance du dispositif.

Caractéristiques du Varistor à puce:

Rectangle, sérialisation des tailles pour les composants de circuit intégré hybride ou de circuit imprimé
Il existe de nombreux matériaux de sortie des électrodes latérales, particulièrement adaptés à la technologie de montage de surface pour la soudurabilité et la résistance à la chaleur de soudage des exigences strictes
Réponse rapide (< 1s)
Faible courant de fuite, faible tension de serrage
Convient pour le soudage à la main à l'air chaud

Applications du Varistor à puce:

Application pour carte mère, ordinateur portable, téléphone cellulaire, PDA, appareil portatif, DSC, DV, scanner et décodeur...etc.
Convient pour la protection contre les surtensions de pression, de la ligne électrique et de la ligne à basse fréquence.

Construction et dimensions du Varistor à puce:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Pour la protection des circuits intégrés 0

Taille de l'EIE (EIEJ)	Longueur (L)		Largeur (W)		Épaisseur (T)
	En pouces	Nombre d'unités	En pouces	Nombre d'unités	En pouces	Nombre d'unités
0805 (2012)	0.079 ± 0.008	2.00 ± 0.20	00,049 ± 0.008	1.25 ± 0.20	0.055 Max	1.40 Max

Loterie IR à la puce Varistor:

Un chauffage rapide, un chauffage partiel ou un refroidissement rapide peuvent facilement provoquer un défaut du composant.La soudure IR a les rendements les plus élevés en raison des vitesses de chauffage contrôlées et des temps de soudure liquide- Assurez-vous que l'élément n'est pas soumis à un gradient thermique supérieur à 4 degrés par seconde. 2 degrés par seconde est le gradient idéal.préchauffage à moins de 100 degrés de la température maximale de la soudure est essentiel pour minimiser le choc thermique.

La puce Varistor Environpsychologique&Test de fiabilité:

Caractéristique	Méthode d'essai et description
Entreposage à haute température	L'échantillon est soumis à 125 ± 2 °C pendant 1000 ± 2 heures dans un bain thermostatique sans charge, puis conservé à température ambiante et humidité pendant 1 à 2 heures.La variation de la tension du varistor doit être inférieure à 10%.
Cycle de température	Le cycle de température de la température spécifiée est répété cinq fois, puis conservé à température ambiante et humidité pendant une à deux heures.La variation de la tension du varistor doit être inférieure à 10% et les dommages mécaniques doivent être examinés..	Pas à pas	Température	Période
		1	-40 ± 3°C	30 minutes ± 3
		2	Température ambiante	1 à 2 heures
		3	125 ± 2°C	30 minutes ± 3
		4	Température ambiante	1 à 2 heures
Charge à haute température	Après avoir appliqué en continu la tension maximale admissible à 85 °C pendant 1000 heures, l'échantillon est conservé à température ambiante et humidité pendant une ou plusieurs heures,la variation de la tension du varistor doit être inférieure à 10%.
Charge thermique humide/ Charge par humidité	L'échantillon doit être exposé à un environnement de 40°C,90 à 95% RH et à la tension maximale admissible appliquée pendant 1 000 heures, puis conservé à température ambiante et humidité pendant une ou deux heures.La variation de la tension du varistor doit être inférieure à 10%.
Entreposage à basse température	L'échantillon doit être exposé à -40°C, sans charge pendant 1000 heures, puis conservé à température ambiante pendant une à deux heures.

Quantité de produits contenue dans l'emballage:

Étude d'impact sur l'environnement(Le projet de loi

0805

Nommé (2012)

Quantité d'emballage standard (PCS / bobine)

4,000

Le contenu d' une boîte:
Série 0805: 6 rouleaux / boîte intérieure

Étiquetage et marquage:
L'étiquette en papier doit être placée sur le côté visible du rouleau, et l'information doit être affichée comme le côté droit.

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Pour la protection des circuits intégrés 1
