Aperçu /Produits/Chip Varistor multicouche/18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb

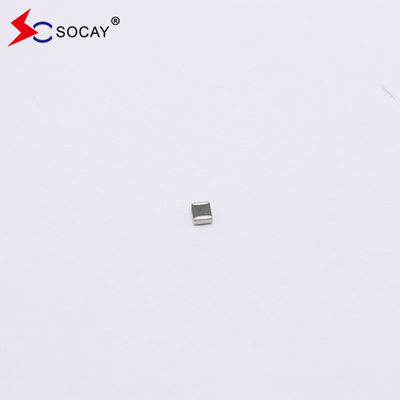

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb

10 000 pièces
MOQ
negotiable
Prix
18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: Chip Varistor multicouche
Le paquet: SMD0402
Vdc (max.): Pour les appareils électriques
Vv (min.): 46V
Vv (max.): 60 V
Vc (max.): 110 V
Une image: 1A
Cp (Typ.): 1PF
Mettre en évidence:

18VDC Varistor à puce multicouche

,

Puce à plusieurs couches Varistor sans plomb

,

18VDC Varistors à monture de surface
Informations de base
Lieu d'origine: Shenzhen Guangdong Chine
Nom de marque: SOCAY
Certification: REACH RoHS ISO
Numéro de modèle: Les données sont fournies par les autorités compétentes.
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

Le temps de réponse rapide SMD de 18 VDC sur le montage de surface multicouche Varistor SV0402E180G2B (< 1 ns)



La valeur de l'indicateur est calculée en fonction de l'indicateur d'indicateur.SV0402E180G2B_v89. Je suis désolé.1.pdf





Définition:

Le Varistor multi-couches SV0402E180G2B est basé sur la technologie de fabrication multi-couches.y compris celles spécifiées dans la norme IEC 61000-4-2 ou dans d'autres normes utilisées pour la conformité électromagnétique (EMC)Le SV0402E9R0G0B est généralement appliqué pour protéger les circuits intégrés et autres composants au niveau de la carte de circuit imprimé.





Circuits équivalents:

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb 0





Caractéristiques électriques25± 5°C):

Le symbole Le minimum Typique Nombre maximal Unités
VDC Je ne sais pas. Je ne sais pas. 9 V
V.V. 11 Je ne sais pas. 17 V
VC Je ne sais pas. Je ne sais pas. 35 V
CP Je ne sais pas. 5 Je ne sais pas. PF

VDC

VV

Équivalent à VB “tension de rupture”

VC Le courant de pointe maximal à travers le varistor avec une forme d'onde de 8/20 μs et un courant d'impulsion de 1 A.

CP ¢ Capacité de l'appareil mesurée avec un biais de zéro volt de 1Vrms à 1MHz.







Caractéristiques du Varistor à plusieurs couches:

u Type sans plomb

u puce céramique à base d'oxyde de zinc de type SMD

u L'isolant sur le revêtement maintient un excellent courant de fuite bas et stable

U La finition du placage a fourni de bonnes caractéristiques de soudabilité

u Temps de réponse rapide (< 1ns)

U Faible tension de serrage

u Répondre à la norme IEC61000-4-2

u La faible capacité peut répondre à la protection contre la tension transitoire unique à haute vitesse







Applications de variistors à couches multiples:

u Applications de produits à faible capacité pour les lignes de signal à grande vitesse telles que HDMI, DVI, USB, port IEEE 1394 etc.

u Applications de produits de capacité normale pour les ports d'entrée/sortie (RS232, USB, PS2, VGA, Audio) sur la carte mère et le ordinateur portable, les boîtes de configuration, les lecteurs MP3, les lecteurs DVD et les systèmes d'accueil, etc.







Construction et dimensions du varistor multicouche:

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb 1



Taille de l'EIE (EIEJ)

0402

(1005)
Le symbole En pouces Nombre d'unités
L 0.038 ± 0.005 0.96 ± 0.12
W 0.019 ± 0.003 0.48 ± 0.0.07
T 00,020 ± 0.004 0.50 ± 0.10
C 0.010 ± 0.006 0.25 ± 0.15






Données techniques générales:

Température de fonctionnement -40 ~ + 85 °C
Température de stockage -40 ~ + 85 °C
Temps de réponse < 1 ns
La soudabilité 245 ± 5 °C, 3 ± 1 seconde
Résistance à la lixiviation par soudure 260 ± 5 °C, 10 ± 1 seconde
Condition de stockage du colis Température de stockage 5 à 40 °C
  Humidité relative À 65%
  Temps de stockage 12 mois maximum





Performance environnementale du varistor multicouche:

Nom de l'article Les spécifications Condition d'essai
Bias Humidité △VV/ VV≤ ± 10% 90% RH, 40 °C, tension de travail, 1000 heures
Choc thermique △VV/ VV≤ ± 10% -40°C à 85°C, cycle de 30 min, 5 cycles
Voltage à pleine charge △VV/ VV≤ ± 10% Voltage de fonctionnement, 85 °C, 1000 heures







Dimension du ruban porteur à plusieurs couches du varistor:

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb 2



Étude d'impact sur l'environnement de taille

(AIEJ)

0402

(1005)
Le symbole En pouces Nombre d'unités
Une 0.315 ± 0.012 8.00 ± 0.30
B. Pour 0.138 ± 0.002 3.50 ± 0.05
C 0.069 ± 0.002 1.75 ± 0.05
D0 0.061 ± 0.002 1.55 ± 0.05
P0 0.157 ± 0.004 4.00 ± 0.10
P1 0.079 ± 0.002 2.00 ± 0.05
P2 0.079 ± 0.002 2.00 ± 0.05
W 0.023 ± 0.001 0.59 ± 0.03
L 00,044 ± 0.001 1.12 ± 0.03
T 0.024 ± 0.001 0.60 ± 0.03





Quantité de produits dans l'emballage:

Étude d'impact sur l'environnement

(Le projet de loi

0402

(1005)
Quantité d'emballage standard (PCS / bobine) 10,000



18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD Type sans plomb 3
