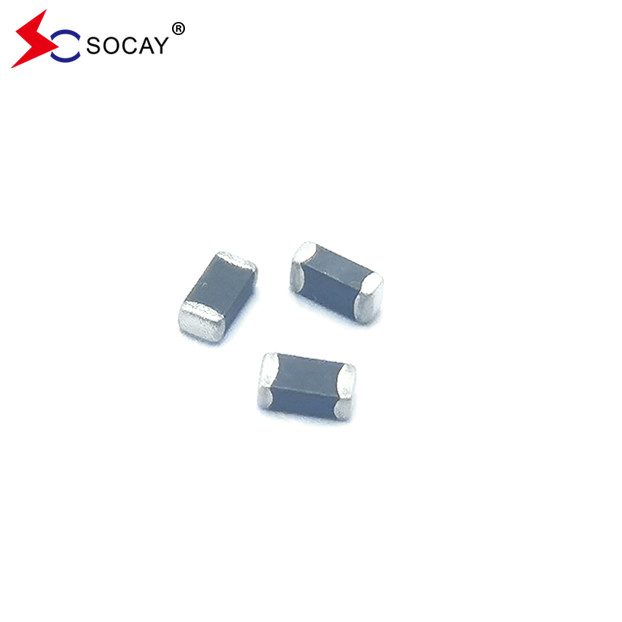

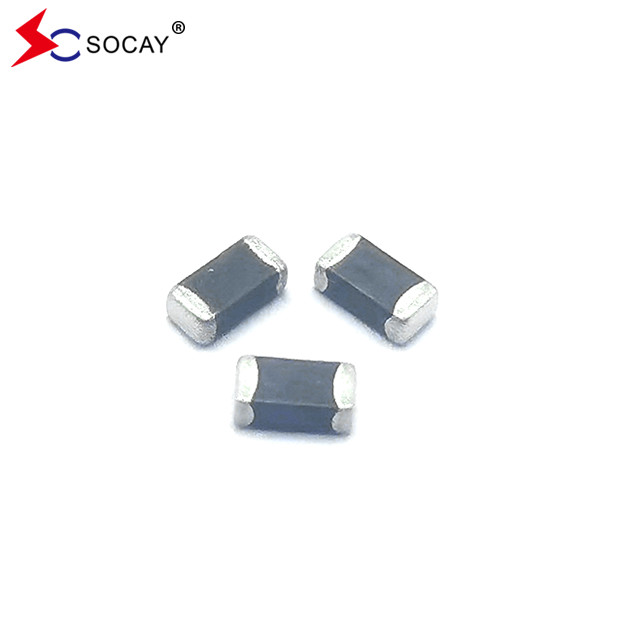

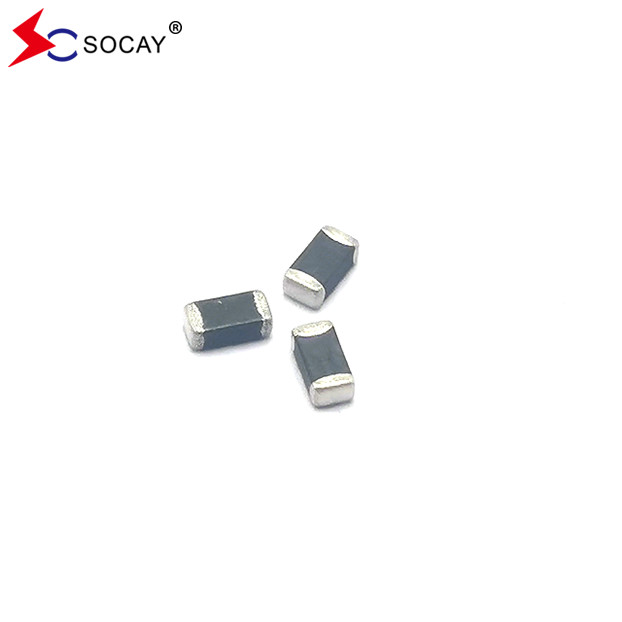

1206 Puce à couches multiples Varistor SV1206N220G0A Pour carte mère

Des produits de la catégorie 3
MOQ
negotiable
Prix
1206 Puce à couches multiples Varistor SV1206N220G0A Pour carte mère
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Chip Varistor multicouche
Paquet de composants: SMD1206
Voltage de fonctionnement de courant continu maximal: 22V
Vv (min.): 26.4V
Vv (max.): 33V
Courant de pointe maximal à travers le varistor: 72 V
Courant de pointe maximum: 100A
Voltage de fonctionnement AC maximal: 17V
Mettre en évidence:

1206 Varistor à puce multicouche

,

Une puce à plusieurs couches pour ordinateur portable
Informations de base
Lieu d'origine: Shenzhen Guangdong Chine
Nom de marque: SOCAY
Certification: REACH RoHS ISO
Numéro de modèle: Les données de l'établissement doivent être fournies conformément à l'annexe IV.
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

1206 Varistor à puce multicouche SV1206N220G0A Application pour carte mère, ordinateur portable


Varistor à puce multicoucheDATASHEET: le numéro de la banqueSV1206N220G0A_v209. Je vous en prie.1.pdf


Définition:
Le Varistor SV1206N220G0A à puce multicouche est basé sur une technologie de fabrication multicouche.y compris celles spécifiées dans la norme IEC 61000-4-2 ou dans d'autres normes utilisées pour la conformité électromagnétique (EMC)Le SV1206N220G0A est généralement appliqué pour protéger les circuits intégrés et autres composants au niveau du circuit imprimé. Il peut fonctionner sur une plage de température plus large que les diodes zener.


Varistor à puce multicoucheCaractéristiques électriques (25±5°C):

Le symbole Le minimum Typique Nombre maximal Unités
VRMS Je ne sais pas. Je ne sais pas. 17 V
VDC Je ne sais pas. Je ne sais pas. 22 V
V.V. 26.4 Je ne sais pas. 33 V
VC Je ne sais pas. Je ne sais pas. 72 V
Une image Je ne sais pas. Je ne sais pas. 100 Une
Wmax Je ne sais pas. Je ne sais pas. 0.5 W

VRMS - Voltage de fonctionnement AC maximal que le varistor peut maintenir et qui ne doit pas dépasser le courant de fuite de 10 μA.

VDC - tension de fonctionnement maximale en courant continu que le varistor peut maintenir et qui ne doit pas dépasser 10 μA de courant de fuite.

VV - Voltage à travers le dispositif mesuré à 1mA de courant continu.

Équivalent à VB “tension de rupture”.

VC - courant de pointe maximal à travers le varistor avec une forme d'onde de 8/20 μs et un courant d'impulsion de 5 A.

Imax - courant de pointe maximal pouvant être appliqué avec une forme d'onde de 8/20 μs sans défaillance du dispositif.

Wmax - énergie maximale qui peut être dissipée avec la forme d'onde de 10/1000 μs sans défaillance du dispositif.







Varistor à puce multicoucheCaractéristiques:

  • Rectangle, sérialisation des tailles pour les composants de circuit intégré hybride ou de circuit imprimé
  • Il existe de nombreux matériaux de sortie des électrodes latérales, particulièrement adaptés à la technologie de montage de surface pour la soudurabilité et la résistance à la chaleur de soudage des exigences strictes
  • Réponse rapide (< 1s)
  • Faible courant de fuite, faible tension de serrage
  • Convient pour le soudage à la main à l'air chaud



Varistor à puce multicoucheApplications:

  • Application pour carte mère, ordinateur portable, téléphone cellulaire, PDA, appareil portatif, DSC, DV, scanner et décodeur...etc.
  • Convient pour la protection contre les surtensions de pression, de la ligne électrique et de la ligne à basse fréquence.




Varistor à puce multicouche Construction et dimensions:
1206 Puce à couches multiples Varistor SV1206N220G0A Pour carte mère 0

Taille de l'EIE (EIEJ) Longueur (L) Largeur (W) Épaisseur (T)
  En pouces Nombre d'unités En pouces Nombre d'unités En pouces Nombre d'unités
1206 (3216) 0.126 ± 0.012 3.20 ± 0.30 0.063 ± 0.012 1.60 ± 0.30 0.071 Max 1.80 au maximum









Varistor à puce multicouche La soudure IR:



Un chauffage rapide, un chauffage partiel ou un refroidissement rapide peuvent facilement provoquer un défaut du composant.La soudure IR a les rendements les plus élevés en raison des vitesses de chauffage contrôlées et des temps de soudure liquide- Assurez-vous que l'élément n'est pas soumis à un gradient thermique supérieur à 4 degrés par seconde. 2 degrés par seconde est le gradient idéal.préchauffage à moins de 100 degrés de la température maximale de la soudure est essentiel pour minimiser le choc thermique.








Recommandations de soudure:

1206 Puce à couches multiples Varistor SV1206N220G0A Pour carte mère 1

  • Préchauffage
    • La vitesse d'élévation de la température est suggérée de 2 à 4 °C/s.
    • Le temps de préchauffage approprié sera de 60 à 120 secondes.
  • Le chauffage
    • Veillez à une augmentation soudaine de la température, car cela peut aggraver la capacité de soudure.
    • Réglez la température de l'échappement dans la plage comprise entre 215 °C et 225 °C.
  • Réfrigération
    • Attention au refroidissement lent, car il peut provoquer le déplacement de la position du composant.







Varistor à puce multicouche Environnemental&Test de fiabilité:

Caractéristique Méthode d'essai et description
Entreposage à haute température L'échantillon est soumis à 125 ± 2 °C pendant 1000 ± 2 heures dans un bain thermostatique sans charge, puis conservé à température ambiante et humidité pendant 1 à 2 heures.La variation de la tension du varistor doit être inférieure à 10%.
Cycle de température Le cycle de température de la température spécifiée est répété cinq fois, puis conservé à température ambiante et humidité pendant une à deux heures.La variation de la tension du varistor doit être inférieure à 10% et les dommages mécaniques doivent être examinés.. Pas à pas Température Période
    1 -40 ± 3°C 30 minutes ± 3
    2 Température ambiante 1 à 2 heures
    3 125 ± 2°C 30 minutes ± 3
    4 Température ambiante 1 à 2 heures
Charge à haute température Après avoir appliqué en continu la tension maximale admissible à 85 °C pendant 1000 heures, l'échantillon est conservé à température ambiante et humidité pendant une ou plusieurs heures,la variation de la tension du varistor doit être inférieure à 10%.

Charge thermique humide/

Charge par humidité

 L'échantillon doit être exposé à un environnement de 40°C,90 à 95% RH et à la tension maximale admissible appliquée pendant 1 000 heures, puis conservé à température ambiante et humidité pendant une ou deux heures.La variation de la tension du varistor doit être inférieure à 10%.
Entreposage à basse température L'échantillon doit être exposé à -40°C, sans charge pendant 1000 heures, puis conservé à température ambiante pendant une à deux heures.





Quantité de produits contenue dans l'emballage:

Étude d'impact sur l'environnement(Le projet de loi

1206

(3216)
Quantité d'emballage standard (PCS / bobine) 3,000





1206 Puce à couches multiples Varistor SV1206N220G0A Pour carte mère 2
