Aperçu /Produits/Diode Zener/BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service

BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service

Des produits de la catégorie 3
MOQ
negotiable
Prix
BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Diode Zener
type de colis: SOD-323
Dissipation du pouvoir: 200mw
Les caractéristiques de l'appareil doivent être les suivantes:: 2.4V
Le débit de la tension de Zener (min.): 2.2V
Le débit d'électricité doit être supérieur ou égal à:: 2.6V
ZZT: 100Ω
L'ITZ: 5.0 mA
Mettre en évidence:

Composants électroniques de 200 mW

,

2.4V Composants électroniques

,

BOM Diode Zener 2
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: Le BZT52C2V4S
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

SOD-323 Paquet Zener Diode BZT52C2V4S 2.4V 200mW Composants électroniques BOM Service



La diode de Zener DATASHEET:Je suis désolé, mais je n'ai pas le choix.1.pdf



Caractéristiques de la diode Zener:

  • Régulation de la tension constante
  • Sélection d'une large plage de tension de 2,4 V à 75 V
  • SOD-323 Paquet SMD mince
  • Conforme à la réglementation RoHS / écologique EMC
  • Finition en plomb d'étain mat (Sn)





Pour les diodes Zener, les valeurs maximales absolues (TA=25°C):

Paramètre Le symbole Valeur Unités
Dissipation de l'énergie (note 1) PD 200 mW
Température de jonction TJe 150 °C
Température de stockage TGST -55 à +150 °C
Courant maximal du régulateur Je suis...ZM PD/ VZ - Je ne sais pas

Note1: Dispositif monté sur PCB en céramique: 7,6 mm x 9,4 mm x 0,87 mm avec une surface de 25 mm2.







Caractéristiques électriques de la diode Zener (TA=25°C):





Numéro de la partie



Plage de tension Zener (note 2)



Impédance Zener maximale (note 3)

 Courant de fuite maximal (note 2)
  VZ@ JeZT ZZT@ JeZT ZZK@ JeZK Je suis...R@ VR
  Nom. ((V) Min. ((V) Max. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
Le BZT52C2V4S 2.4 2.20 2.60 100 5.0 600 1.0 50 1.0
Le BZT52C2V7S 2.7 2.50 2.90 100 5.0 600 1.0 20 1.0
Le numéro de téléphone est le numéro d'identification de l'appareil. 3.0 2.80 3.20 95 5.0 600 1.0 10 1.0
Le numéro de téléphone est le BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.0 5 1.0
Le numéro de série de la BZT52C3V6S 3.6 3.40 3.80 90 5.0 600 1.0 5 1.0
Le numéro de série est le numéro de série. 3.9 3.70 4.10 90 5.0 600 1.0 3 1.0
Le numéro de série de la BZT52C4V3S 4.3 4.00 4.60 90 5.0 600 1.0 3 1.0
Le numéro de série est le numéro BZT52C4V7S. 4.7 4.40 5.00 80 5.0 500 1.0 3 2.0
Le numéro de série est le numéro de série. 5.1 4.80 5.40 60 5.0 480 1.0 2 2.0
Le numéro de série est le numéro BZT52C5V6S. 5.6 5.20 6.00 40 5.0 400 1.0 1 2.0
Le numéro d'immatriculation du véhicule est le BZT52C6V2S 6.2 5.80 6.60 10 5.0 150 1.0 3 4.0
Le BZT52C6V8S 6.8 6.40 7.20 15 5.0 80 1.0 2 4.0
Le numéro de série est le numéro de série. 7.5 7.00 7.90 15 5.0 80 1.0 1 5.0
Le numéro d'immatriculation du véhicule est: 8.2 7.70 8.70 15 5.0 80 1.0 0.7 5.0
Le numéro de série est le numéro de série BZT52C9V1 9.1 8.50 9.60 15 5.0 100 1.0 0.5 6.0
Le BZT52C10S 10 9.40 10.60 20 5.0 150 1.0 0.2 7.0
Le BZT52C11S 11 10.40 11.60 20 5.0 150 1.0 0.1 8.0
Le BZT52C12S 12 11.40 12.70 25 5.0 150 1.0 0.1 8.0
Le BZT52C13S 13 12.40 14.10 30 5.0 170 1.0 0.1 8.0
Le BZT52C15S 15 13.80 15.60 30 5.0 200 1.0 0.1 10.5
Le BZT52C16S 16 15.30 17.10 40 5.0 200 1.0 0.1 11.2
Le BZT52C18S 18 16.80 19.10 45 5.0 225 1.0 0.1 12.6
Le BZT52C20S 20 18.80 21.20 55 5.0 225 1.0 0.1 14.0
Le BZT52C22S 22 20.80 23.30 55 5.0 250 1.0 0.1 15.4
Le BZT52C24S 24 22.80 25.60 70 5.0 250 1.0 0.1 16.8
Le BZT52C27S 27 25.10 28.90 80 2.0 300 0.5 0.1 18.9
Le BZT52C30S 30 28.00 32.00 80 2.0 300 0.5 0.1 21.0
Le BZT52C33S 33 31.00 35.00 80 2.0 325 0.5 0.1 23.1
Le BZT52C36S 36 34.00 38.00 90 2.0 350 0.5 0.1 25.2
Le numéro de série BZT52C39S 39 37.00 41.00 130 2.0 350 0.5 0.1 27.3
Le BZT52C43S 43 40.00 46.00 100 2.0 700 1.0 0.1 32.0
Le BZT52C47S 47 44.00 50.00 100 2.0 750 1.0 0.1 35.0
Le numéro de série BZT52C51S 51 48.00 54.00 100 2.0 750 1.0 0.1 38.0
Le numéro de série BZT52C56S 56 53.20 58.80 200 2.0 400 0.5 0.045 39.2
Le BZT52C62S 62 58.90 65.10 215 2.0 423 0.5 0.045 43.4
Le BZT52C68S 68 64.60 71.40 240 2.0 447 0.5 0.045 47.6
Le BZT52C75S 75 71.25 78.75 255 2.0 470 0.5 0.045 52.5

Note 2: impulsion d'essai de courte durée utilisée pour minimiser l'effet d'auto-chauffage.







Diagramme du circuit de diode Zener du SOD-323

BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service 0

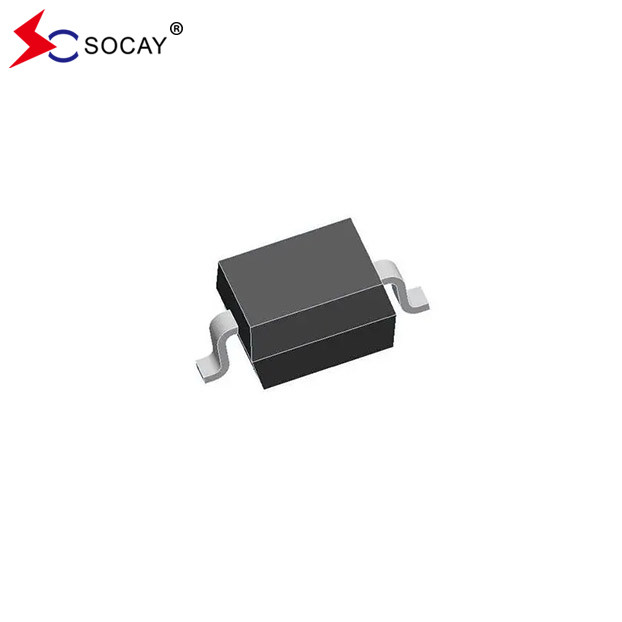

SOD-323 Package Dimensions de la diode Zener:

BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service 1

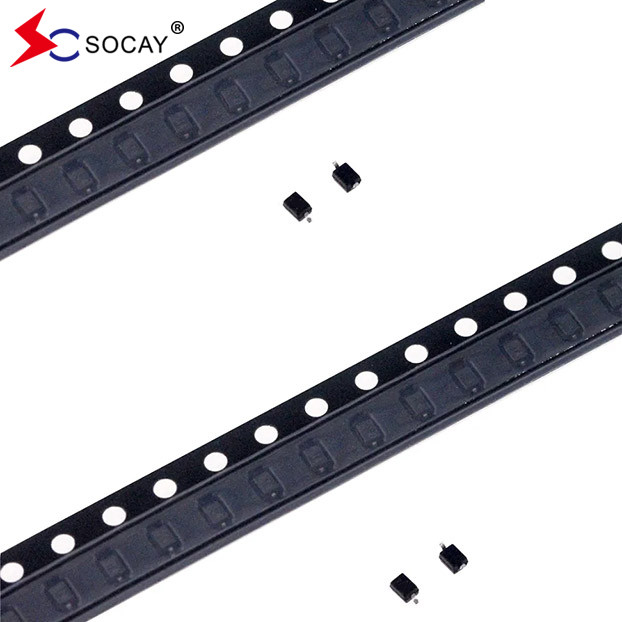

SOD-323 Informations sur les commandes de diodes Zener:

Numéro de la partie Le paquet Transport aérien
Le nombre total d'équipements utilisés pour le contrôle de l'état de l'air SOD-323 Tape & Reel 3000 PCS / 7 ′′ rouleau





BZT52C2V4S 200mW Composants électroniques Diode Zener 2.4V BOM Service 2
