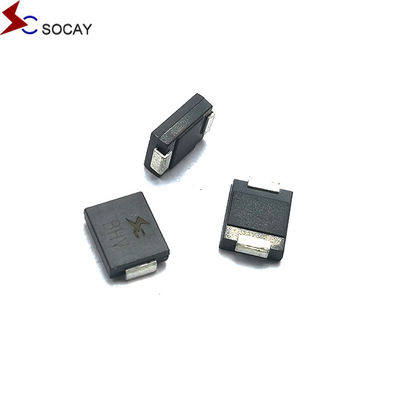

Name: Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface
Brand: SOCAY
SKU: 8.0SMDJ22CA
Rating: 4.7 (149 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

8.0SMDJ22CA Mots clés: Diodes TVS

8.0SMDJ22CA Vrwm: 22V

8.0SMDJ22CA Vbr@It (min.): 22.20V

8.0SMDJ22CA Vbr@It (max.): 24.50V

8.0SMDJ22CA Il: 1 mA

8.0SMDJ22CA Vc@Ipp: 32.4V

8.0SMDJ22CA Ipp: 249.38A

8.0SMDJ22CA Ir@Vrwm: 5 μA

8.0SMDJ22CA Plage de température de stockage: -55 à + 150 °C

Mettre en évidence:

8.0SMDJ22CA

Diodes TVS bidirectionnelles

Diodes TVS montées à la surface

Informations de base

Lieu d'origine: Shenzhen, Guangdong, Chine

Nom de marque: SOCAY

Certification: UL,REACH,RoHS,ISO

Numéro de modèle: 8.0SMDJ22CA

Document: Brochure du produit PDF

Conditions de paiement et expédition

Détails d'emballage: Rouleau de bande, en vrac

Délai de livraison: 1 à 3 semaines

Galerie

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface

Description de produit

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface

DATASHEET: le numéro de la banque8Je ne sais pas.1.pdf

Le poids	00,007 onces, 0,21 grammes

Le cas	JEDEC DO-214AB Junction passivée en plastique moulé sur verre

Polarité	La bande de couleur désigne la cathode, sauf Bipolar

Le terminal	Conducteurs en étain mat, soudables selon JESD22-B102D

Méthode de sélection

1.Pour déterminer le produit du client, la tension de fonctionnement, le port d'application et le niveau de protection requis, assurez-vous que le VRWM

2.value est supérieure ou égale à la tension de fonctionnement normale du circuit du client,s'assurer que la valeur VRWM du dispositif est supérieure ou égale à la tension de fonctionnement normale du circuit du client;.

3.Il est également important de s'assurer que la valeur VC (tension de la pince) est inférieure ou égale à la tension maximale de la puce de back-end.

4.Selon le port d'application et le niveau de protection, sélectionnez le paquet et la puissance appropriés.

8.0SMDJ22CA Définition:

La série 8.0SMDJ est conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension dus à la foudre et à d'autres événements de tension transitoire.

Numéro de la partie		Marquage		En arrière Résistance Le débit d'électricité doit être supérieur ou égal à:	Répartition Le débit d'électricité doit être supérieur ou égal à: @IT		Le test Actuel Le montant de l'aide est calculé en fonction de l'aide accordée.	Nombre maximal Le clampage Le système de régulation de la tension doit être conforme à l'annexe V.	Nombre maximal Le sommet Pouls PIP actuel (A)	Nombre maximal En arrière IR de fuite Le nombre de fois où la valeur est supérieure à 0,01
Unité	Bi	Unité	Bi		Résultats	Maximum			Nombre maximal Le sommet Pouls PIP actuel (A)
8.0SMDJ14A	8.0SMDJ14CA	8PEG	8BEG	14	15.60	17.20	10	23.2	348.28	200
8.0SMDJ15A	8.0SMDJ15CA	8PEK	8BEK	15	16.70	18.50	1	24.4	331.15	100
8.0SMDJ16A	8.0SMDJ16CA	8PEM	8BEM	16	17.80	19.70	1	26.0	310.77	50
8.0SMDJ17A	8.0SMDJ17CA	8PEP	8BEP	17	18.90	20.90	1	27.6	292.75	20
8.0SMDJ18A	8.0SMDJ18CA	8PER	8BER	18	20.00	22.10	1	29.2	276.71	10
8.0SMDJ19A	8.0SMDJ19CA	8PET	8BET	19	21.10	23.30	1	30.8	262.51	10
8.0SMDJ20A	8.0SMDJ20CA	8PEV	8BEV	20	22.20	24.50	1	32.4	249.38	5
8.0SMDJ22A	8.0SMDJ22CA	8PEX	8BEX	22	24.40	26.90	1	35.5	227.61	5
8.0SMDJ24A	8.0SMDJ24CA	8PEZ	8BEZ	24	26.70	29.50	1	38.9	207.71	5
8.0SMDJ26A	8.0SMDJ26CA	8PFE	8BFE	26	28.90	31.90	1	42.1	191.92	5
8.0SMDJ28A	8.0SMDJ28CA	8PFG	8BFG	28	31.10	34.40	1	45.4	177.97	5
8.0SMDJ30A	8.0SMDJ30CA	8PFK	8BFK	30	33.30	36.80	1	48.4	166.94	5
8.0SMDJ33A	8.0SMDJ33CA	8PFM	8BEM	33	36.70	40.60	1	53.3	151.59	5
8.0SMDJ36A	8.0SMDJ36CA	8PFP	8BEP	36	40.00	44.20	1	58.1	139.07	5
8.0SMDJ40A	8.0SMDJ40CA	8PFR	8BFR	40	44.40	49.10	1	64.5	125.27	5

8.0SMDJ22CA Caractéristiques:

Faible taux de fuite.
Puces avec passivation de verre
Unité unidirectionnelle et bidirectionnelle
Une excellente capacité à serrer.
Temps de réponse rapide
Conformité à la directive RoHS
L'appareil a une puissance de pointe de 8000 W lorsqu'il utilise une forme d'onde de 10 × 1000 μs avec un taux de répétition (cycle de travail) de 0,01%.

8.0SMDJ22CA Applications:

Les appareils TVS conviennent à la protection des interfaces E/S, des bus VCC et d'autres circuits vulnérables utilisés dans les télécommunications, les ordinateurs, les applications électroniques industrielles et de consommation.

Points de force maximaux (TA=25°C, sauf indication contraire)

Paramètre	Le symbole	Valeur	Unité
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2)	P_PPM	8000	Nombre d'unités
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs.	Je suis..._PP	Voir le tableau suivant	Ampères
Dissipation d'énergie sur le dissipateur de chaleur infini à T_L= 75°C	P_{M ((AV)}	6.5	Les émissions de gaz
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3)	Je suis..._{Le FSM}	300	Ampères
Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4)	V_F	3.5/5. Je vous en prie.0	Voltage
Junction de fonctionnement et plage de température de stockage.	T_Je, T_GST	-55 à +150	°C
Nom de l'entreprise: 1. impulsion de courant non répétitif, par Fig. 3 et dépréciée au-dessus de T_Une= 25°C par figure 2. 2. Monté sur des plaquettes en cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne. 3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum. 4. V_F< 3,5 V pour V_BR< 200 V et V_F< 6,5 V pour V_BR> 201 V.

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 0

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 1

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 2

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 3

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 4

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 5

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 6

Socay TVS Diodes bidirectionnelles de TVS 8.0SMDJ SMC 22V 8000W Suppresseur de tension transitoire de montage de surface 7
