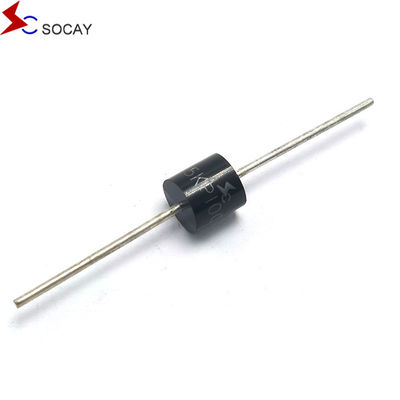

SOCAY 5KP série 5000W TVS Diode à travers trou TVS Diode axiale de plomb suppresseur de tension transitoire
DATASHEET: le numéro de la banque5KP.pdf
Une brève introduction:
La série 5KP est conçue pour protéger les équipements électroniques sensibles contre les tensions transitoires causées par la foudre et d'autres événements de tension transitoire pouvant endommager l'équipement lui-même.
Numéro de la partie |
En arrière Résistance Voltage VRM.M. (V) |
Répartition VoltageVBR (V) @ JeT |
Le test Actuel Je suis...T (mA) |
Nombre maximal Le clampage Voltage VC (V) @ JePP |
Nombre maximal Le sommet Pouls Actuel Je suis...PP(A) |
Nombre maximal En arrière FailliteJe suis...R (μUne) @VRWM |
||
Unité | Bi | Résultats | Maximum | |||||
5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
Les pièces détachées doivent être: | Le code de conduite est le code de conduite suivant: | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
5KP8.5A | Le nombre d'équipements utilisés est le suivant: | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
Caractéristique:
u Junction de puce passivée en verre dans le paquet P600 U Faible fuite U Unidirectionnel et bidirectionnel u Excellente capacité de serrage U Rapide à répondre et à répondre u Conforme à la réglementation RoHS et sans halogène u IR typique inférieur à 5 μA au-dessus de 12 V. U Matte étain sans plomb U 5000W Puissance maximale avec forme d'onde 10 × 1000μs Cycle de fonctionnement: 0,01% u Temps de réponse rapide: généralement inférieur à 1,0 ps de 0 volts à VBR min. |
Utilisation:
Les dispositifs TVS sont idéaux pour protéger les interfaces E/S, les bus VCC et autres circuits sensibles dans les applications industrielles, informatiques, de télécommunications et d'électronique grand public.
Paramètre | Le symbole | Valeur | Unité |
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2) | PPPM | 5000 | Nombre d'unités |
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. | Je suis...PP | Voir le tableau suivant | Ampères |
Dissipation d'énergie sur le dissipateur de chaleur infini à TL= 75°C | PM ((AV)) | 8.0 | Les émissions de gaz |
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3) | Je suis...Le FSM | 500 | Ampères |
Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4) | TF | 3.5/5. Je vous en prie.0 | Voltage |
Junction de fonctionnement et plage de température de stockage. | TJe, TGST | -55 à +150 | °C |
Nom de l'entreprise:
1Pulsation de courant non répétitif, par Fig. 3 et décalée au-dessus de TA = 25°C par Fig. 2.
2. Monté sur des plaquettes en cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne.
3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum.
4. VF < 3,5 V pour les VBR < 200 V et VF< 6,5 V pour les VBR > 201 V.
|
