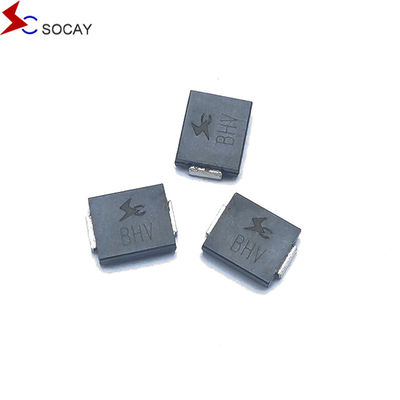

Socay TVS Diodes à commutation rapide DO-214AB 8.0SMDJ 8000W 14V Suppresseur de tension transitoire de montage de surface
DATASHEET: le numéro de la banque8Je ne sais pas.1.pdf
| Le poids |
00,007 onces, 0,21 grammes |
| |
|
| Le cas |
JEDEC DO-214AB Junction passivée en plastique moulé sur verre |
| |
|
| Polarité |
La bande de couleur désigne la cathode, sauf Bipolar |
| |
|
| Le terminal |
Conducteurs en étain mat, soudables selon JESD22-B102D |
Méthode de sélection
1.Pour déterminer le produit du client, la tension de fonctionnement, le port d'application et le niveau de protection requis.
2.La valeur VRWM du dispositif doit être supérieure ou égale à la tension de fonctionnement normale du circuit du client.
3.S'assurer que la valeur VC (tension de la pince) est inférieure à la tension maximale pour la puce de back-end.
4.Sélectionnez le package et la puissance appropriés en fonction du port d'application et du niveau de protection.
Définition:
La série 8.0SMDJ est spécialement conçue pour protéger les équipements électroniques sensibles des transitoires de tension induits par la foudre et d'autres événements de tension transitoires.
| Numéro de la partie |
Marquage |
En arrière
Résistance
Le débit d'électricité doit être supérieur ou égal à:
|
Répartition
Le débit d'électricité doit être supérieur ou égal à:
@IT
|
Le test
Actuel
Le montant de l'aide est calculé en fonction de l'aide accordée.
|
Nombre maximal
Le clampage
Le système de régulation de la tension doit être conforme à l'annexe V.
|
Nombre maximal
Le sommet
Pouls
PIP actuel (A)
|
Nombre maximal
En arrière
IR de fuite
Le nombre de fois où la valeur est supérieure à 0,01
|
| Unité |
Bi |
Unité |
Bi |
Résultats |
Maximum |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Caractéristiques:
- Pièces passivées en verre
- Faible fuite
- Unité unidirectionnelle et bidirectionnelle
- Excellente capacité de serrage
- 8 000 W Capacité de puissance maximale à 10 × 1000μs forme d'ondeTrophe de répétition (cycle de travail):00,01 pour cent
- Temps de réponse très rapide
- Conforme à la réglementation RoHS
Applications:
Les dispositifs TVS sont idéaux pour la protection des interfaces E/S, du bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, informatique, industrielles et de consommation.
| Points de force maximaux (TA=25°C, sauf indication contraire) |
| |
| Paramètre |
Le symbole |
Valeur |
Unité |
| Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2) |
PPPM |
8000 |
Nombre d'unités |
| Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. |
Je suis...PP |
Voir le tableau suivant |
Ampères |
| Dissipation d'énergie sur le dissipateur de chaleur infini à TL= 75°C |
PM ((AV) |
6.5 |
Les émissions de gaz |
| Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3) |
Je suis...Le FSM |
300 |
Ampères |
| Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4) |
VF |
3.5/5. Je vous en prie.0 |
Voltage |
| Junction de fonctionnement et plage de température de stockage. |
TJe, TGST |
-55 à +150 |
°C |
|
Nom de l'entreprise:
1. impulsion de courant non répétitif, par Fig. 3 et dépréciée au-dessus de TUne= 25°C par figure 2.
2. Monté sur des plaquettes en cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne.
3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum.
4. VF< 3,5 V pour VBR< 200 V et VF< 6,5 V pour VBR> 201 V.
|
Questions fréquentes
Q1. Puis-je demander une commande d'échantillon?
R: Oui, nous accueillons les commandes d'échantillons pour tester et vérifier la qualité.
Q2. Quel est le délai de livraison?
R: La production d'échantillons prend 1 jour, tandis que la production de masse prend 1 à 2 semaines pour les quantités de commande supérieures
Q3. Avez-vous une MOQ?
A: MOQ dépend du type de produit, 1pc pour le contrôle de l'échantillon est disponible
Q4. Comment les marchandises sont-elles expédiées et quel est le délai de livraison estimé?
R: Nous utilisons généralement DHL, UPS, FedEx ou TNT pour l'expédition, avec un délai de livraison estimé de 3-5 jours. L'expédition aérienne et maritime est également disponible.
Q. Comment procéder à une commande?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6: Offrez-vous une garantie pour vos produits?
R: Oui, nous offrons une garantie de 2 à 5 ans sur tous nos produits.
