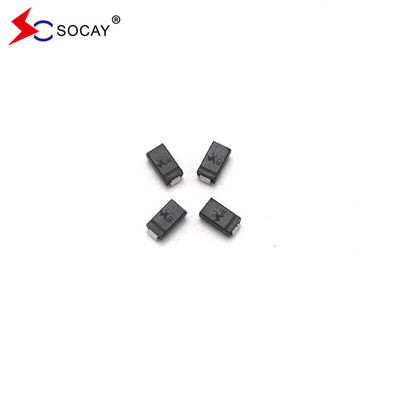

Socay TVS Diodes 400w 22V Suppresseurs de tension transitoire à monture de surface SMAJ22A SMC
DATASHEET: le numéro de la banqueJe ne sais pas.1.pdf
Une brève introduction:
La série SMAJ est conçue pour protéger les équipements électroniques contre les transitoires de tension dus à la foudre et à d'autres événements de tension transitoire.
Applications:
Les appareils TVS sont parfaits pour protéger les interfaces E/S, le bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, informatiques, industrielles et de consommation.
Numéro de la partie | Les produits à base de plantes | Retour en arrière Le système de freinage doit être équipé d'un système de freinage de freinage. |
Voltage de rupture VBR (V) @IT |
Le test Actuel Le montant de la subvention |
Nombre maximal Le clampage Le système de régulation de la tension doit être conforme à l'annexe V. |
Nombre maximal Le sommet Courant de pulsation PIP (A) |
Nombre maximal Le débit d'air doit être supérieur ou égal à: |
|||
Unité | Bi | Unité | Bi | Résultats | Maximum | |||||
SMAJ45A | SMAJ45CA | Le CV | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
SMAJ54A | SMAJ54CA | R.E. | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
SMAJ58A | SMAJ58CA est un | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
SMAJ78A | SMAJ78CA | NT1 économie | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
SMAJ85A | SMAJ85CA | Voiture roulante | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
SMAJ110A | Le numéro de référence: | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
SMAJ120A | SMAJ120CA est un | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
Le nombre de points de contrôle | Le numéro de série | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
SMAJ140A | SMAJ140CA | Résultats de l'enquête | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
SMAJ150A | SMAJ150CA | SM | V.M. | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
SMAJ160A | SMAJ160CA | SP | Vice-président | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
SMAJ170A | SMAJ170CA est un | R.R. | V.R. | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
SMAJ180A | SMAJ180CA | Résultats | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
SMAJ190A | Le nombre d'étoiles | SV | V.V. | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
SMAJ200A | SMAJ200CA | - Je ne sais pas. | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
SMAJ220A | Le numéro de série de l'appareil | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
SMAJ300A | SMAJ300CA | DE | Il | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
SMAJ350A | SMAJ350CA | Direction générale | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
SMAJ400A | SMAJ400CA | DK | Hong Kong | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
SMAJ440A | SMAJ440CA | Le DM | HM. | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
Nom de l'entreprise:
1.1Le suffixe "A" désigne un dispositif de tolérance de 5%.
2.2. Ajouter le suffixe "CA" après le numéro de pièce pour spécifier les dispositifs bidirectionnels.
3.3 Pour les dispositifs bidirectionnels ayant une VRde 10 volts ou moins, le IRLa limite est le double.
Caractéristiques:
La jonction est passivée avec du verre
Faible inductance
Faible fuite
Unité unidirectionnelle et bidirectionnelle
La capacité de serrage est excellente.
Plaqué avec de l'étain mat sans plomb.
Il est exempt d'halogènes et conforme à la RoHS.
Pour optimiser l'espace des cartes pour les applications montées en surface
L'emballage en plastique a un indice d'inflammabilité de 94V-0.
La surspécification de la tension ou du courant est une cause courante de défaillance
L'essai Whisker est effectué conformément à la norme JEDEC JESD201A, en suivant spécifiquement ses tableaux 4a et 4c.
L'appareil a une puissance de pointe de 400 W lorsqu'il utilise un taux de répétition de la forme d'onde de 10 × 1000 μs (cycle de travail) de 0,01%.
Temps de réponse rapide: généralement inférieur à 1,0s de 0 Volts à VBR min
"Propulseurs" pour l'exploitation des engins de combustion électrique ou des engins de combustion électrique.
Soudage à haute température: les bornes doivent être chauffées à 260°C pendant 40 secondes.
IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)
Coefficient de température maximale typique ΔVBR = 0,1% × VBR@25°C× ΔT
Protection ESD des lignes de données conformément à la norme CEI 61000-4-2 (CEI 801-2)
Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)
Paramètre | Le symbole | Valeur | Unité |
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2) | PPPM | 400 | Nombre d'unités |
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. (note 1, figure 3) | Je suis...PP | Voir le tableau suivant | Ampères |
Dissipation d'énergie sur le dissipateur de chaleur infini à TL= 75°C | PM ((AV)) | 1.0 | Les émissions de gaz |
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3) | Je suis...Le FSM | 40 | Ampères |
Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4) | VF | 3.5/5. Je vous en prie.0 | Voltage |
Junction de fonctionnement et plage de température de stockage. | TJe, TGST | -55 à +150 | °C |
Nom de l'entreprise:
1Appliquer une impulsion de courant non répétitif comme indiqué à la figure 3 et détarter au-dessus de TA = 25°C comme indiqué à la figure 2. 2.
2.Montez le dispositif sur des plaquettes de cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) sur chaque borne.
3L'appareil doit produire une seule demi-onde sinusoïdale ou une onde carrée équivalente d'une durée de 8,3 ms. Le cycle de fonctionnement ne doit pas dépasser 4 impulsions par minute. Les charges non essentielles ont été retirées.
4.La tension avant (VF) doit être inférieure à 3,5 V pour les valeurs de VBR inférieures à 200 V et inférieure à 6,5 V pour les valeurs de VBR supérieures à 201 V. Toutes les unités et mesures doivent être strictement respectées.
