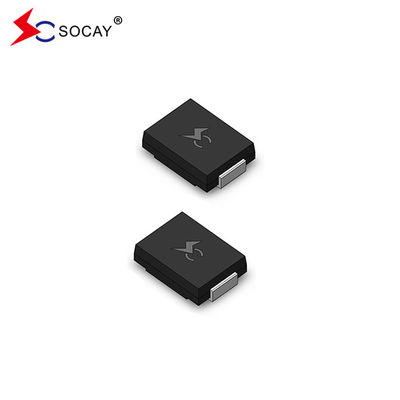

SMCJ78CA TVS Diodes SCOAY SMCJ ESD Suppresseurs de tension transitoire à monture de surface

SMCJ78CA TVS Diodes SCOAY SMCJ ESD Suppresseurs de tension transitoire à monture de surface

Les diodes SMCJ78CA TVS DATASHEET:Le projet de loi n'a pas été adopté.

Le diode SMCJ78CA TVS Description et application:

La série SMCJ est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements de tension transitoires.

Les dispositifs TVS sont idéaux pour la protection des interfaces E/S, du bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, d'informatique, industrielles et de consommation.

Les caractéristiques de la diode SMCJ78CA TVS:

• Pour les applications montées en surface, optimiser l'espace des cartes.
• Faible fuite
• Unité unidirectionnelle et bidirectionnelle
• Étain mat sans plomb
• Il est exempt d'halogènes et conforme à la RoHS.
• Des joints passivés en verre
• Faible inductance
• Excellente capacité de serrage

Profil de diode SMCJ78CA TVS:

• L'appareil a une puissance de pointe de 1500 W à un taux de répétition de la forme d'onde (cycle de travail) de 10 × 1000 μs de 0,01%.

• Il a un temps de réponse rapide, généralement inférieur à 1,0ps de 0 Volts à VBR min, et une IR typique inférieure à 5μA au-dessus de 12V.

• Le dispositif peut résister à une soudure à haute température, jusqu'à 260°C/40 secondes aux bornes.

• Le coefficient de température maximale typique est ΔVBR = 0,1% × VBR@25°C× ΔT.

• L'emballage en plastique est classé comme inflammable par le laboratoire d'assurance 94V-0.

• Le mode de défaillance typique se produit lorsque la tension ou le courant est trop spécifié.
• Pour tester la présence de moustaches, suivez la norme JEDEC JESD201A, en particulier le tableau
• IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)
• Protection ESD des lignes de données conformément à la norme CEI 61000-4-2 (CEI 801-2)
• Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)
