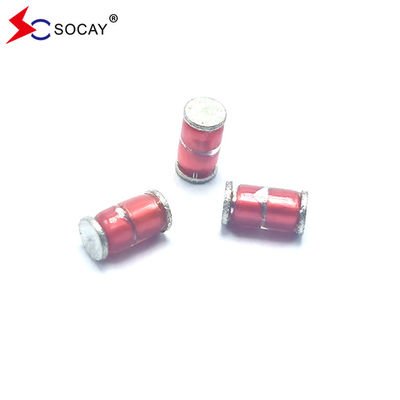

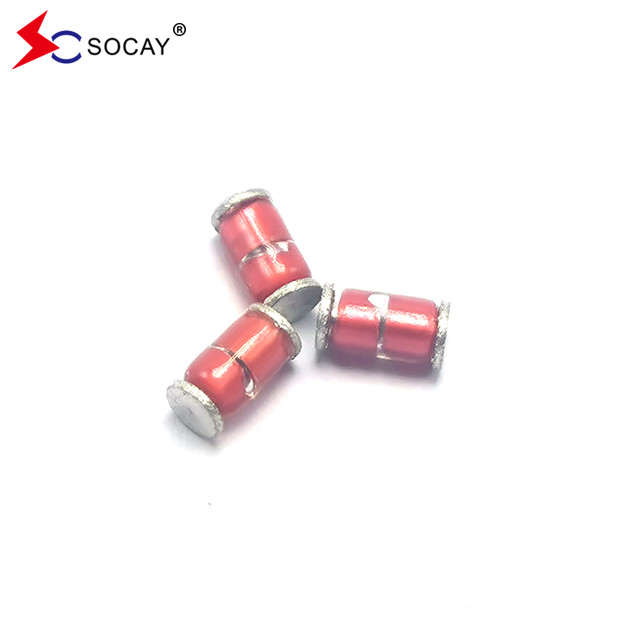

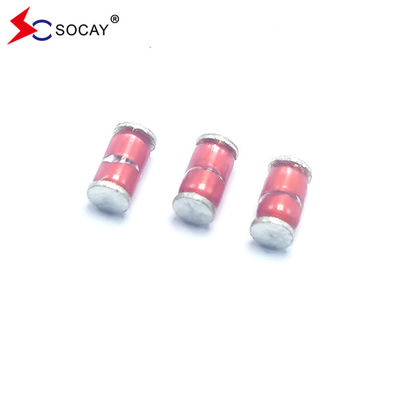

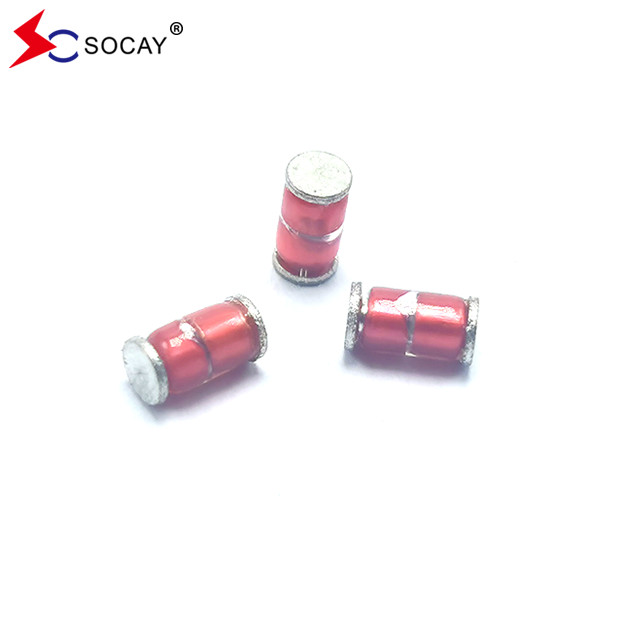

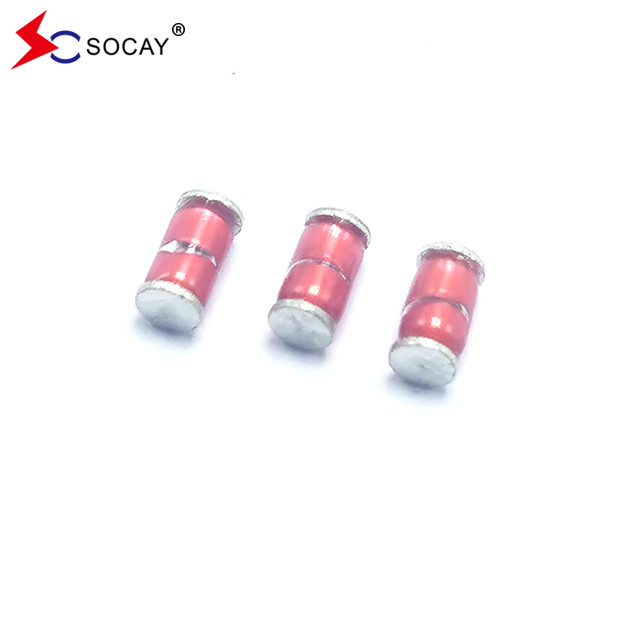

Pour les appareils de protection contre l'écart d'étincelle (SPG) de type SOCAY SCB-141N-SMD
DATASHEET: le numéro de la banqueSCB-SMD_v2204 est un système de navigation.1.pdf
| PartieNuméro |
D.C. Déconnexion
Voltage
Pour les produits:
|
Le minimum
Isolement
Résistance
IR (OHM) /DC
|
Nombre maximal
Capacité
1KHZ-6Vmax
C (pF)
|
Le sursautCle revenu
Capacité
8/20 μS
|
La survie Le test |
| SCB-141N-SMD |
140 ((98 à 182) |
100M / 50V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
| SCB-181N-SMD |
180 ((126 ~ 234) |
100M / 50V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
| SCB-201M-SMD |
200 ((160 à 240) |
100M /100V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
| SCB-301M-SMD |
300 ((240 à 360) |
100M /100V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
| SCB-401M-SMD |
400 ((320 à 480) |
100 M / 250 V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
| SCB-501M-SMD |
500 ((400 à 600) |
100 M / 250 V |
1.0 |
Les pièces détachées |
10KV / 150A, > 200T |
I.Méthode de sélection / Nom du modèle
1Pour connaître la tension de fonctionnement du client, le produit, le port d'application, le niveau de protection.
2"Tensions de rupture de courant continu minimales > 1,2 fois la tension de fonctionnement normale de courant continu.
3"Sélectionner le boîtier, la taille et le débit du dispositif en fonction du port d'application et du niveau de protection.
Applications:
Toutes sortes de produits électriques, isolateurs, onduleurs, équipement médical, convertisseur 485, produits de communication, produits de sécurité.
| Les postes |
Méthode d'essai |
La norme |
| Voltage de démarrage en courant continu |
Mesurer la tension de décharge de départ (Vs) en augmentant progressivement la tension CC appliquée. Le courant d'essai est de 0,5 mA maximum. Et la tension CC monte à 100V/s ((Vs<1000V) ou 500V/s ((Vs≥1000V). |
Taux de change, dans les ± 30%
résistance à l'isolation et capacité,
conforme à la spécification nominale.
|
| Résistance à l'isolation |
Mesurez la résistance d'isolation à travers le terminal à tension régulière, mais la tension d'essai ne dépasse pas la tension d'allumage en courant continu. |
| Capacité |
Mesurer la capacité électrostatique en appliquant une tension inférieure à 6 V (à 1 KHz) entre les bornes. |
| La vie statique |
10KV avec un condensateur de 1500pf est déchargé à travers une résistance de 2KΩ. 200 fois à un intervalle de 10 secondes. |
△Vs/Vs ≤ 30%
Les caractéristiques des autres éléments doivent répondre à la valeur spécifiée.
|
|
Courant de surtension
Capacité
|
1.2/50 μs et 8/20 μs, 1000 A, connectés électriquement à une résistance (1 à 2 Ω), ±5 fois, à intervalles de temps de 60 secondes à chaque fois. |
Pas de fissures ni de défaillances |
| Résistance au froid |
Mesure après -40°C/1000 HRS et température normale/2 HRS. |
Les caractéristiques sont conformes aux spécifications nominales |
| Résistance à la chaleur |
Mesure après 125°C /1000 HRS et température normale/2 HRS. |
| Résistance à l'humidité |
Mesure après une humidité de 90 à 95 °C (45 °C) /1000 HRS et une température normale/2 HRS. |
| Cycle de température |
10 fois répétition du cycle -40°C /30 min →normal, temp/2 min →125°C/30 min, mesure après temp/2 HRS normale. |
| Capacité de soudure |
Appliquer du flux et immerger dans de la soudure fondue à 230 ± 5 °C pendant 3 secondes jusqu'au point situé à 1,5 mm du corps. |
Le fil de plomb est uniformément recouvert de soudure |
| Chaleur de soudure |
Mesure après immersion du fil de plomb jusqu'à 1,5 mm du corps dans une soudure à 260 ± 5 °C pendant 10 secondes |
Conforme à la spécification nominale |
| La force de traction |
Appliquer une charge de 0,5 kg pendant 10 secondes |
Le plomb ne doit pas être retiré pour se briser |
| Résistance à la flexion |
Faites plier le fil de plomb à 2 mm du corps sous une charge de 0,25 et remettez-le à son point d'origine. |
