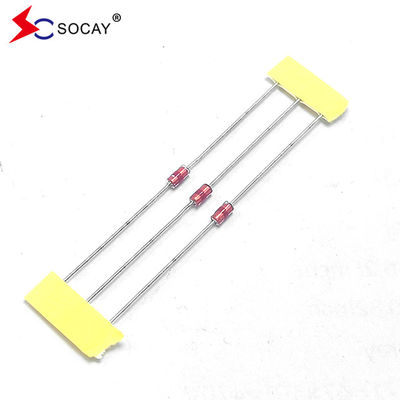

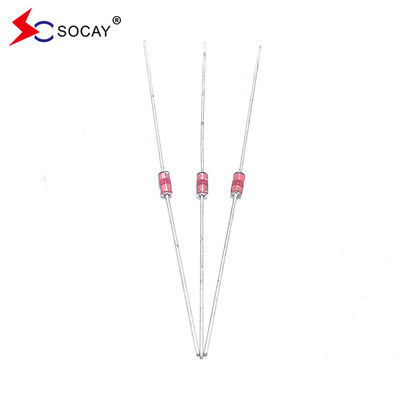

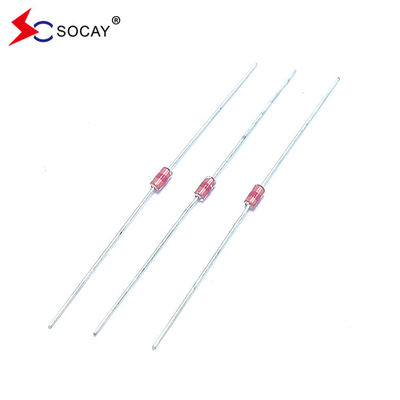

Protégeurs de l'écart d'étincelle au plomb axiale (SPG) SCA-141N Vs 140(98~182)V 1,0pF @8/20μS 500A
DATASHEET: le numéro de la banqueSCA_v2204. Je suis désolé.1.pdf
Définition
SPG comme tube de décharge de gaz, son utilisation de l'emballage en verre, ses principales caractéristiques sont: petit volume, petite capacité d'électrode, haute résistance à l'isolation, tension de rupture gamme optionnelle,vitesse de réaction lente (tension résiduelle élevée).
| PartieNuméro |
D.C. Déconnexion
Voltage
Pour les produits:
|
Le minimum
Isolement
Résistance
IR (OHM) /DC
|
Nombre maximal
Capacité
1KHZ-6Vmax
C (pF)
|
Le sursautCle revenu
Capacité
8/20 μS
|
La survie Le test |
| SCA-141N |
140 ((98 à 182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160 à 240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300 ((240 à 360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320 à 480) |
100 M / 250 V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400 à 600) |
100 M / 250 V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480 à 720) |
100 M / 250 V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Caractéristiques:
|
u Courant de fuite d'environ zéro avant la tension de serrage
u Moins de décomposition à l'état allumé/arrêté.
u Haute capacité à résister à des coups de foudre répétés.
u Faible capacité d'électrode (≤ 1,0 pF) et isolation élevée (≥ 100 MΩ).
Vous êtes conforme à la RoHS.
U symétrique bilatérale.
u Insensible à la température, à l'humidité et à la légèreté.
u Température de travail: -45 °C à +85 °C
U Température de stockage: -45°C à +85°C
u Répond au niveau MSL 1, par J-STD-020
|
Principe de fonctionnement
En parallèle sur le circuit, lorsque l'appareil ne fonctionne pas, la valeur de résistance est élevée (GΩ), une faible capacité équivalente peut être considérée comme un circuit ouvert, presque aucun impact sur le circuit.Lorsque le pouls est anormal, la résistance interne chute instantanément après avoir atteint la valeur de tension de fonctionnement, et le courant est libéré instantanément.il revient à l'état de résistance élevée, et le circuit fonctionne normalement.
Applications:
Toutes sortes de produits électriques,
les isolants, les onduleurs, les équipements médicaux,
485 convertisseur, produits de communication,
produits de sécurité.
| PartieNuméro |
Code de couleur1 |
Code de couleur2 |
Code de couleur3 |
| SCA-141N |
Jaune |
Noir |
- |
| SCA-201M |
Le rouge |
- |
- |
| SCA-301M |
Orange |
- |
- |
| SCA-401M |
Jaune |
- |
- |
| SCA-501M |
Verte |
- |
- |
| SCA-601M |
Le bleu |
- |
- |
| SCA-102M |
Noir |
- |
- |
Soudage à la main
Température de soudure en fer: 350 ± 5°C
Temps de chauffage: 3 secondes maximum.
