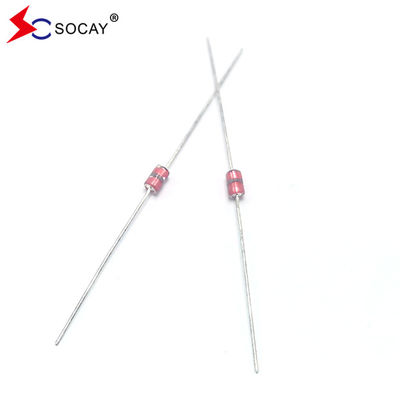

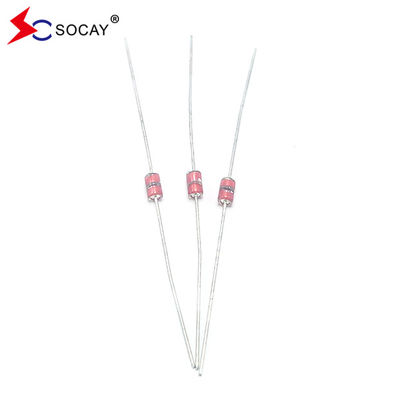

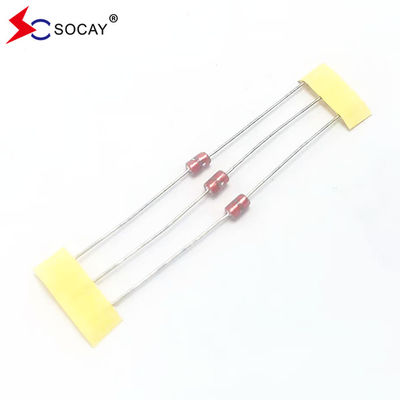

Tubes de décharge en verre au plomb axiale SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Convient pour les alimentations électriques
DATASHEET: le numéro de la banqueSCB_v2204. Vous avez raison.1.pdf
PartieNuméro |
D.C. Déconnexion Voltage Pour les produits: |
Le minimum Isolement Résistance IR (OHM) /DC |
Nombre maximal Capacité 1KHZ-6Vmax C (pF) |
Le sursautCle revenu Capacité 8/20 μS |
La survie Le test |
SCB-141N | 140 ((126 à 210) | 100M / 50V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-181N | 180 ((126 ~ 234) | 100M / 50V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-201M | 200 ((160 à 240) | 100M /100V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-301M | 300 ((240 à 360) | 100M /100V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-401M | 400 ((320 à 480) | 100 M / 250 V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-501M | 500 ((400 à 600) | 100 M / 250 V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-601M | 600 ((480 à 720) | 100 M / 250 V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-701M | 700 ((560 à 840) | 100 M / 250 V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-122M | 1200 ((960 à 1440) | 100M / 500V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | Les pièces détachées | 10KV / 150A, > 200T |
Caractéristiques:
u Courant de fuite d'environ zéro avant la tension de serrage u Moins de décomposition à l'état allumé/arrêté. u Haute capacité à résister à des coups de foudre répétés. u Faible capacité d'électrode (≤ 1,0 pF) et isolation élevée (≥ 100 MΩ). Vous êtes conforme à la RoHS. U symétrique bilatérale. u Insensible à la température, à l'humidité et à la légèreté. u Température de fonctionnement: -45°C à +125°C U Température de stockage: -45°C à +125°C u Répond au niveau MSL 1, par J-STD-020 |
Applications:
U Fournitures électriques u Élimination des étincelles du moteur u Échangeur de relais absorbant les étincelles u Protection des impulsions des lignes de données U Dispositifs électroniques exigeant la conformité UL497A et UL497B u Téléphone/fax/modem u Émetteurs/récepteurs de signaux à haute fréquence u Antenne satellite u Amplificateurs radio u Systèmes d'alarme u Tubes à rayons cathodiques dans les moniteurs/téléviseurs |
PartieNuméro | Code de couleur1 | Code de couleur2 | Code de couleur3 |
SCB-141N | Noir | Jaune | - |
SCB-181N | Le gris | - | - |
SCB-201M | Le rouge | - | - |
SCB-301M | Orange | - | - |
SCB-401M | Jaune | - | - |
SCB-501M | Verte | - | - |
SCB-601M | Le bleu | - | - |
SCB-701M | Pourpre | - | - |
SCB-102M | Noir | - | - |
SCB-122M | Noir | Le rouge | Le rouge |
SCB-152M | Noir | Verte | Le rouge |
Les postes | Méthode d'essai | La norme |
Voltage de démarrage en courant continu | Mesurer la tension de décharge de départ (Vs) en augmentant progressivement la tension CC appliquée. Le courant d'essai est de 0,5 mA maximum. Et la tension CC monte à 100V/s ((Vs<1000V) ou 500V/s ((Vs≥1000V). |
Taux de change, dans les ± 30% résistance à l'isolation et capacité, conforme à la spécification nominale. |
Résistance à l'isolation | Mesurez la résistance d'isolation à travers le terminal à tension régulière, mais la tension d'essai ne dépasse pas la tension d'allumage en courant continu. | |
Capacité | Mesurer la capacité électrostatique en appliquant une tension inférieure à 6 V (à 1 KHz) entre les bornes. | |
La vie statique | 10KV avec un condensateur de 1500pf est déchargé à travers une résistance de 2KΩ. 200 fois à un intervalle de 10 secondes. |
△Vs/Vs ≤ 30% Les caractéristiques des autres éléments doivent répondre à la valeur spécifiée. |
Courant de surtension Capacité |
1.2/50 μs et 8/20 μs, 1000 A, connectés électriquement à une résistance (1 à 2 Ω), ±5 fois, à intervalles de temps de 60 secondes à chaque fois. | Pas de fissures ni de défaillances |
Résistance au froid | Mesure après -40°C/1000 HRS et température normale/2 HRS. | Les caractéristiques sont conformes aux spécifications nominales |
Résistance à la chaleur | Mesure après 125°C /1000 HRS et température normale/2 HRS. | |
Résistance à l'humidité | Mesure après une humidité de 90 à 95 °C (45 °C) /1000 HRS et une température normale/2 HRS. | |
Cycle de température | 10 fois répétition du cycle -40°C /30 min →normal, temp/2 min →125°C/30 min, mesure après temp/2 HRS normale. | |
Capacité de soudure | Appliquer du flux et immerger dans de la soudure fondue à 230 ± 5 °C pendant 3 secondes jusqu'au point situé à 1,5 mm du corps. | Le fil de plomb est uniformément recouvert de soudure |
Chaleur de soudure | Mesure après immersion du fil de plomb jusqu'à 1,5 mm du corps dans une soudure à 260 ± 5 °C pendant 10 secondes | Conforme à la spécification nominale |
La force de traction | Appliquer une charge de 0,5 kg pendant 10 secondes | Le plomb ne doit pas être retiré pour se briser |
Résistance à la flexion | Faites plier le fil de plomb à 2 mm du corps sous une charge de 0,25 et remettez-le à son point d'origine. |
