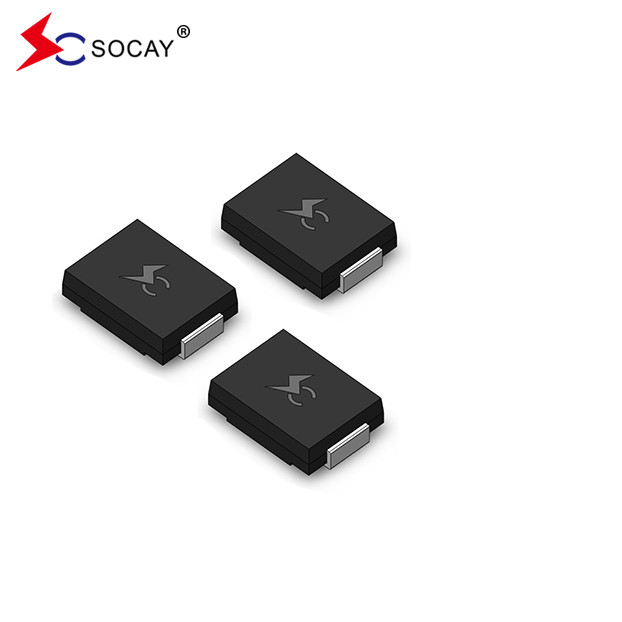

Nouveau système de suppression des débits électromagnétiques SMCJ

Nouveau système de suppression des débits électromagnétiques SMCJ TVS

DATASHEET: le numéro de la banqueLe projet de loi n'a pas été adopté.

Les systèmes de régulation de la tension transitoire (TVS) montés en surface

Les suppresseurs de tension transitoire (TVS) sont spécialement conçus pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements de tension transitoire..

Les caractéristiques des compresseurs de tension transitoire (TVS) montés en surface:

u Le SMCJ90CA convient aux applications montées en surface afin d'optimiser l'espace de la planche

U Sa fuite est très faible

u Composant d'unité bidirectionnelle

U Joints passivés en verre

L' inductance du SMCJ90CA est faible.

U Il possède une excellente capacité de serrage

u Capacité de puissance maximale à 10 × 1000μs forme d'onde Taux de répétition (cycle de travail):0.01% est de 1500W

u Temps de réponse rapide du SMCJ90CA: généralement inférieur à 1,0 s de 0 Volts à V_BRminutes

U typique_Rmoins de 5 μA au-dessus de 12 V.

u Soudage à haute température: 260°C/40 secondes aux bornes

u Coefficient de température maximale typique ΔV_BR= 0,1% × V_BR@25°C × ΔT

u L'emballage en plastique est doté d'une résistance à l'inflammation de 94V-0

U Étain mat sans plomb

u SMCJ90CA est exempt d'halogène et conforme à la RoHS

u Le mode de défaillance typique est court par rapport à la tension ou au courant sur-spécifié

u Le test de la moustache est effectué sur la base de la JEDEC JESD201A selon ses tableaux 4a et 4c

U IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)

u Protection ESD des lignes de données par SMCJ90CA conformément à la norme IEC 61000-4-2 (IEC801-2)

u Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)
