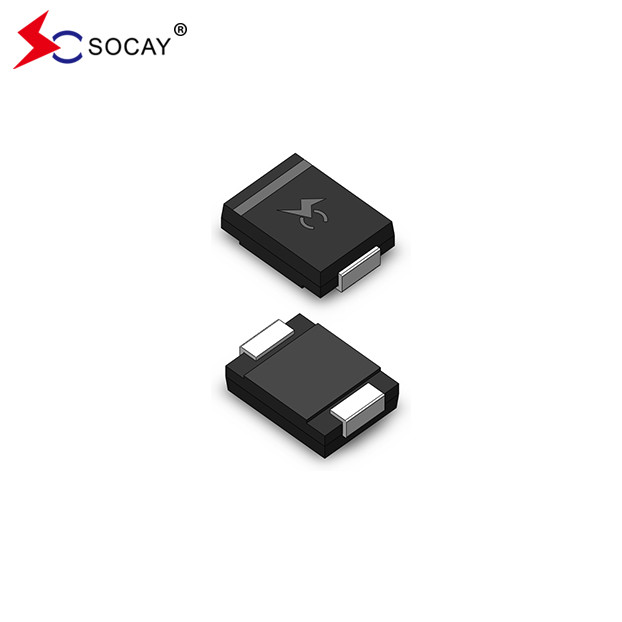

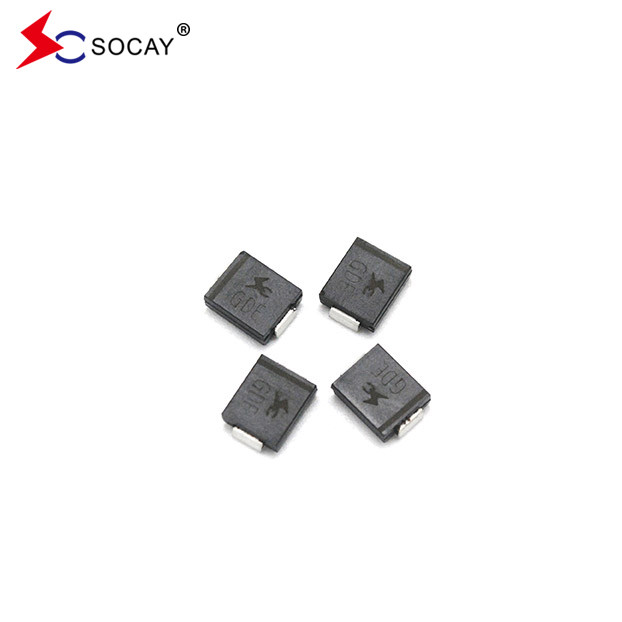

Les diodes de suppression ESD de la SMCJ TVS DO-214AB-2 SMCJ90CA sont montées à la surface

Les diodes de suppression ESD de la SMCJ TVS DO-214AB-2 SMCJ90CA sont montées à la surface

DATASHEET: le numéro de la banqueLes données sont fournies par les autorités compétentes.

Diodes de suppression ESD TVS Description:

La série SMCJ SMCJ90CA est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements transitoires de tension.

Caractéristiques des diodes de suppression ESD TVS:

• SMCJ90CA est pour les applications montées en surface afin d'optimiser l'espace de la carte
• La fuite de SMCJ90CA est très faible.
• SMCJ90CA est une unité bidirectionnelle
• Des joints passivés en verre
• Il a une faible inductance
• Il a une excellente capacité de serrage.
• 1500 W Capacité de puissance maximale à 10 × 1000μs forme d'onde Taux de répétition (cycle de travail):00,01 pour cent
• Temps de réponse rapide: généralement inférieur à 1,0s de 0 Volts à VBR min
• IR typique inférieur à 5 μA au-dessus de 12 V.
• Soudage à haute température: 260°C/40 secondes aux bornes
• Coefficient de température maximale typique ΔVBR = 0,1% × VBR@25°C× ΔT
• Les emballages en plastique ont une résistance à l'incendie de 94V-0
• Étain mat sans plomb
• Il est exempt d'halogènes et conforme à la RoHS.
• Le mode de défaillance typique est court de la tension ou du courant sur-spécifié
• L'essai de moustache est effectué sur la base de la norme JEDEC JESD201A selon ses tableaux 4a et 4c.
• IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)
• Protection ESD des lignes de données conformément à la norme CEI 61000-4-2 (CEI 801-2)
• Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)

Caractéristiques électriques des diodes de suppression ESD TVS (T_Une= 25°Csauf indication contraire):
