Name: Suppresseur de tension transitoire au plomb axial 8KP22A de haute puissance de la série 8KP
Brand: SOCAY
SKU: 8KP22A
Rating: 4.7 (126 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Nom du produit: Diodes TVS

type de colis: R6/P600

Je veux...: 22.0V

Vbr@It (min.): 24.4V

Vbr@It (max.): 26.9V

Elle: 5 mA

Vc@Ipp: 35.5V

- Je vous en prie.: 225A

Les États membres doivent:: 5 μA

Plage de température de stockage: -55 à + 150 °C

Informations de base

Lieu d'origine: Shenzhen, Guangdong, Chine

Nom de marque: SOCAY

Certification: UL,REACH,RoHS,ISO

Numéro de modèle: 8KP22A

Document: Brochure du produit PDF

Conditions de paiement et expédition

Délai de livraison: 5-8 jours ouvrables

Galerie

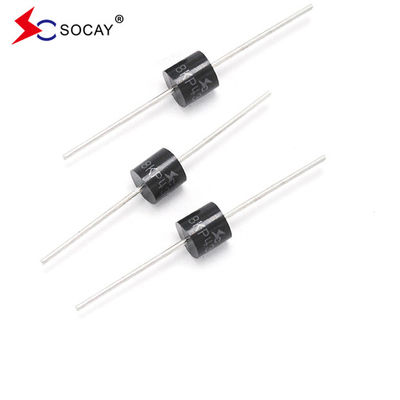

Suppresseur de tension transitoire au plomb axial 8KP22A de haute puissance de la série 8KP

Description de produit

Suppresseur de tension transitoire au plomb axial 8KP22A de haute puissance de la série 8KP

DATASHEET: le numéro de la banque8KP Série_v2309.1.pdf

Définition:
La série 8KP est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements transitoires de tension.

Numéro de la partie		En arrière Résistance Voltage V_R_M.M. (V)	Répartition VoltageV_BR (V) @ Je_T		Le test Actuel Je suis..._T (mA)	Nombre maximal Le clampage Voltage V_C (V) @ Je_PP	Nombre maximal Le sommet Pouls Actuel Je suis..._PP(A)	Nombre maximal En arrière FailliteJe suis..._R (μUne) @V_RWM
Unité	Bi		Résultats	Maximum
8KP18A	8KP18CA	18	20.0	22.1	5	29.2	273.9	5
8KP20A	8KP20CA	20	22.2	24.5	5	32.4	246.9	5
8KP22A	8KP22CA	22	24.4	26.9	5	35.5	225	5
8KP24A	8KP24CA	24	26.7	29.5	5	38.9	206	5
8KP30A	8KP30CA	30	33.3	36.8	5	48.4	165	5
8KP33A	8KP33CA	33	36.7	40.6	5	53.3	150	5
8KP36A	8KP36CA	36	40.0	44.2	5	58.1	148	5
8KP40A	8KP40CA	40	44.4	49.1	5	64.5	124	5
8KP43A	8KP43CA	43	47.8	52.8	5	69.4	115	5
8KP45A	8KP45CA	45	50.0	55.3	5	72.7	110	5
8KP48A	8KP48CA	48	53.3	58.9	5	77.4	103.4	5
8KP51A	8KP51CA	51	56.7	62.7	5	82.4	97.1	5

Caractéristiques:

u Junction de puce passivée en verre dans le paquet P600

U Faible fuite

U Unité unitaire et bidirectionnelle

u Excellente capacité de serrage

u 8000W Capacité de puissance maximale à 10 × 1000μs forme d'onde Taux de répétition (cycle de travail):00,01 pour cent

u Temps de réponse rapide

U Conforme à la réglementation RoHS

Applications:

Les appareils TVS sont idéaux pour la protection des interfaces E/S, du bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, informatique, industrielles et de consommation.

Paramètre	Le symbole	Valeur	Unité
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2)	P_PP_M	8000	Nombre d'unités
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. (note 1, figure 3)	Je suis..._PP	Voir le tableau suivant	Ampères
Dissipation d'énergie sur le dissipateur de chaleur infini à T_L= 75°C	P_{M ((AV)}₎	8.0	Les émissions de gaz
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3)	Je suis..._{Le FSM}	500	Ampères
Junction de fonctionnement et plage de température de stockage.	T_Je, T_GST	-55 à +150	°C

Suppresseur de tension transitoire au plomb axial 8KP22A de haute puissance de la série 8KP 0

SOCAY détient les droits sur un certain nombre de brevets, marques, droits d'auteur, secrets commerciaux et autres droits de propriété intellectuelle.
SOCAY se réserve le droit d'apporter des modifications sans préavis à tout produit contenu dans le présent document.
SOCAY n'offre aucune garantie, déclaration ou garantie quant à l'aptitude de ses produits à un usage particulier, et décline toute responsabilité.
Les paramètres fournis dans les spécifications de la fiche de données SOCAY peuvent varier d'une application à l'autre et les performances réelles peuvent varier au fil du temps.Tous les paramètres de fonctionnement doivent être vérifiés par l'expert technique du client avant application..
Toutes les responsabilités et engagements sont exclus si un élément de cet avis d'avertissement n'est pas respecté.
