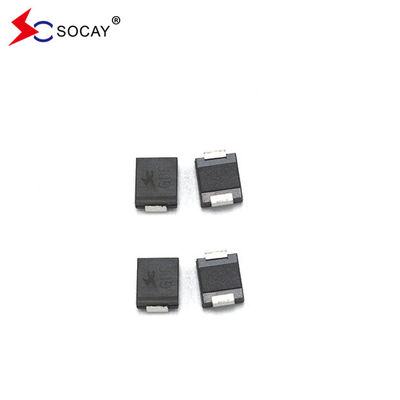

Diode de suppression transitoire TVS Diode SMDJ Diodes de suppression de tension transitoire SMDJ36A

Diode de suppression transitoire TVS Diode SMDJ Diodes de suppression de tension transitoire SMDJ36A

DATASHEET: le numéro de la banqueLes données sont fournies par les autorités compétentes.

Caractéristiques de la diode SMDJ TVS:

u SMDJ TVS peut être utilisé dans des applications montées en surface afin d'optimiser l'espace des cartes

La fuite de la SMDJ TVS est faible.

u Ce SMDJ TVS est un composant unidirectionnel

U Joints passivés en verre

U Il a une faible inductance

u SMDJ TVS a une excellente capacité de serrage

u 3000W Capacité de puissance maximale à 10 × 1000μs forme d'onde Taux de répétition (cycle de travail):00,01 pour cent

u Temps de réponse rapide: généralement inférieur à 1,0 s de 0 Volts à VBR min

u IR typique des SMDJ TVS inférieur à 5 μA au-dessus de 12 V.

u Soudage à haute température: 260°C/40 secondes aux bornes

u Coefficient de température maximale typique ΔVBR = 0,1% × VBR@25°C× ΔT

u L'emballage en plastique est doté d'une résistance à l'inflammation de 94V-0

U Étain mat sans plomb

u SMDJ TVS est exempt d'halogène et conforme à la norme RoHS

u Le mode de défaillance typique est court par rapport à la tension ou au courant sur-spécifié

u Le test de la moustache est effectué sur la base de la JEDEC JESD201A selon ses tableaux 4a et 4c

U IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)

u protection ESD des lignes de données par SMDJ TVS conformément à la norme IEC 61000-4-2 (IEC801-2)

u Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)
