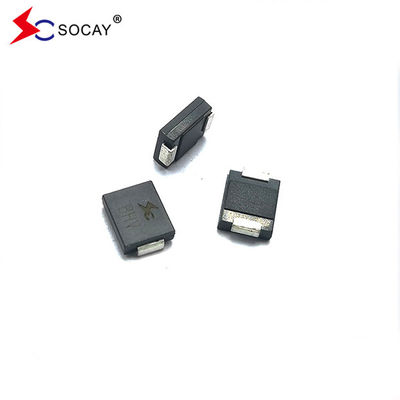

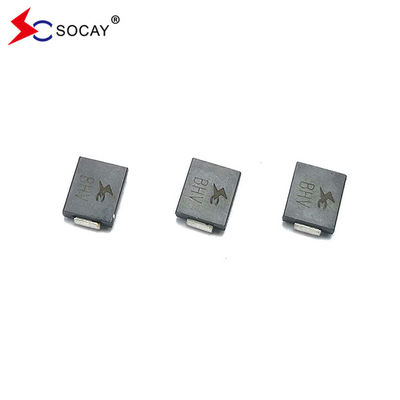

Temps de livraison rapide SOCAY 58V Diode TVS bidirectionnelle 5.0SMDJ58CA IPP53.95A IR 5μA

u Pour les applications montées en surface afin d'optimiser l'espace des planches

U Faible fuite

U Unité unitaire et bidirectionnelle

U Joints passivés en verre

u Faible inductance

u Excellente capacité de serrage

u 5000 W Capacité de puissance maximale à 10 × 1000μs forme d'onde Taux de répétition (cycle de fonctionnement):00,01 pour cent

u Temps de réponse rapide: généralement inférieur à 1,0 s de 0 Volts à V_BRminutes

U typique_Rmoins de 5 μA au-dessus de 25 V.

u Soudage à haute température: 260°C/40 secondes aux bornes

u Coefficient de température maximale typique ΔV_BR= 0,1% × V_BR@25°C × ΔT

u L'emballage en plastique est doté d'une résistance à l'inflammation de 94V-0

U Étain mat sans plomb

u sans halogène et conforme à la réglementation RoHS

u Le mode de défaillance typique est court par rapport à la tension ou au courant sur-spécifié

u Le test de la moustache est effectué sur la base de la JEDEC JESD201A selon ses tableaux 4a et 4c

U IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)

u Protection ESD des lignes de données conformément à la norme CEI 61000-4-2 (CEI 801-2)

u Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)

En arrière

Résistance

Voltage V_RM.M. (V)

Répartition

VoltageV_BR (V)

@ Je_T

Le test

Actuel

Je suis..._T (mA)

Nombre maximal

Le clampage

Voltage V_C @ Je_PP(V)

Nombre maximal

Le sommet

Pouls

Actuel Je suis..._PP(A)

Nombre maximal

En arrière

FailliteJe suis..._R

@V_RWM (μUne)

Nom de l'entreprise:

1. impulsion de courant non répétitif, par Fig. 3 et dépréciée au-dessus de T_Une= 25°C par figure 2.

2. Monté sur des plaquettes de cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne.

3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum.

4. V_F< 3,5 V pour V_BR< 200 V et V_F< 6,5 V pour V_BR> 201 V.
