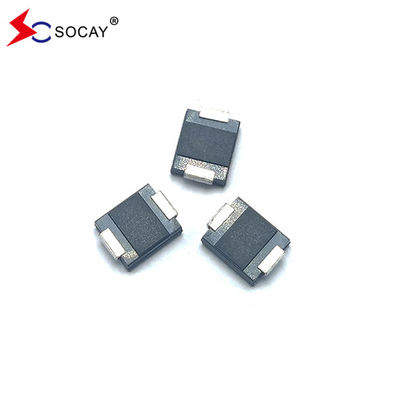

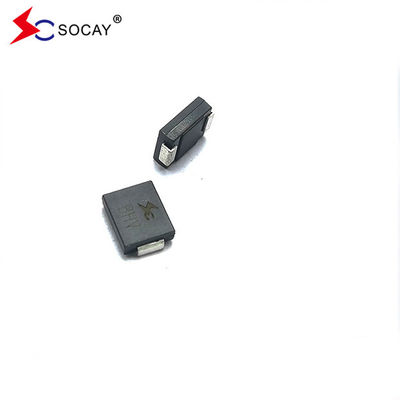

Diode SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC de TVS de bâti extérieur
FICHE DE DONNÉES:5.0SMDJ_v2107.1 .pdf
| Poids |
0,007 once, 0,21 gramme |
| |
|
| Cas |
JEDEC DO-214AB Jonction passivée en plastique moulé sur verre |
| |
|
| Polarité |
La bande de couleur indique la cathode sauf bipolaire |
| |
|
| Terminal |
Fils étamés mats, soudables selon JESD22-B102D |
Méthode de sélection
1.Pour connaître le produit du client, la tension de fonctionnement, le port d'application, le niveau de protection.
2. Valeur VRWM (tension de fonctionnement) de l'appareil ≥ fonctionnement normal dans le circuit du client
3.Valeur VC (tension de serrage) < tension maximale pour la puce back-end
4. Sélectionnez le package et la puissance de l'appareil en fonction du port d'application et du niveau de protection.
Description:
Le 5.0SMDJ24CA est spécialement conçu pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements de tension transitoire.
| Numéro d'article |
Marquage |
Inverse
Impasse
Tension VR.MW (V)
|
Panne
TensionVBR (V)
@JET
|
Test
Actuel
jeT (mA)
|
Maximum
Serrage
Tension VC @JEPP(V)
|
Maximum
Culminer
Impulsion
Actuel jePP(UN)
|
Maximum
Inverse
FuitejeR.
@VRWM (µUN)
|
| Uni |
Bi |
Uni |
Bi |
|
MINIMUM |
MAXIMUM |
|
|
|
|
| — |
5.0SMDJ8.0CA |
— |
5BDP |
8.0 |
8,89 |
9.83 |
1 |
13.6 |
367,60 |
100 |
| 5.0SMDJ11A |
5.0SMDJ11CA |
5PDX |
5BDX |
11.0 |
12h20 |
13h50 |
1 |
18.2 |
277.47 |
800 |
| 5.0SMDJ12A |
5.0SMDJ12CA |
5PDZ |
5BDZ |
12,0 |
13h30 |
14h70 |
1 |
19.9 |
253,77 |
800 |
| 5.0SMDJ13A |
5.0SMDJ13CA |
5PEE |
5ABEILLE |
13,0 |
14h40 |
15h90 |
1 |
21,5 |
234,88 |
500 |
| 5.0SMDJ14A |
5.0SMDJ14CA |
5PEG |
5BEG |
14,0 |
15h60 |
17h20 |
1 |
23.2 |
217,67 |
200 |
| 5.0SMDJ15A |
5.0SMDJ15CA |
5PEK |
5BEK |
15,0 |
16h70 |
18h50 |
1 |
24.4 |
206,97 |
100 |
| 5.0SMDJ16A |
5.0SMDJ16CA |
5PEM |
5BEM |
16,0 |
17h80 |
19h70 |
1 |
26,0 |
194.23 |
50 |
| 5.0SMDJ17A |
5.0SMDJ17CA |
5PEP |
5BEP |
17,0 |
18h90 |
20h90 |
1 |
27.6 |
182,97 |
20 |
| 5.0SMDJ18A |
5.0SMDJ18CA |
5PER |
5BER |
18,0 |
20h00 |
22h10 |
1 |
29.2 |
172,95 |
dix |
| 5.0SMDJ19A |
5.0SMDJ19CA |
5ANIMAL DE COMPAGNIE |
5PARI |
19,0 |
21h10 |
23h30 |
1 |
30,8 |
164.07 |
dix |
| 5.0SMDJ20A |
5.0SMDJ20CA |
5PEV |
5BEV |
20,0 |
22h20 |
24h50 |
1 |
32.4 |
155,86 |
5 |
| 5.0SMDJ22A |
5.0SMDJ22CA |
5PEX |
5BEX |
22,0 |
24h40 |
26h90 |
1 |
35,5 |
142.25 |
5 |
| 5.0SMDJ24A |
5.0SMDJ24CA |
5PEZ |
5BEZ |
24,0 |
26h70 |
29h50 |
1 |
38,9 |
129,82 |
5 |
| 5.0SMDJ26A |
5.0SMDJ26CA |
5PFE |
5BFE |
26,0 |
28.90 |
31.90 |
1 |
42.1 |
119,95 |
5 |
| 5.0SMDJ28A |
5.0SMDJ28CA |
5PFG |
5BFG |
28,0 |
31.10 |
34h40 |
1 |
45.4 |
111.23 |
5 |
| 5.0SMDJ30A |
5.0SMDJ30CA |
5PFK |
5BFK |
30,0 |
33h30 |
36,80 |
1 |
48.4 |
104.34 |
5 |
| 5.0SMDJ33A |
5.0SMDJ33CA |
5PFM |
5BFM |
33,0 |
36.70 |
40.60 |
1 |
53.3 |
94,75 |
5 |
| 5.0SMDJ36A |
5.0SMDJ36CA |
5PFP |
5BFP |
36,0 |
40h00 |
44.20 |
1 |
58.1 |
86,92 |
5 |
| 5.0SMDJ40A |
5.0SMDJ40CA |
5PFR |
5BFR |
40,0 |
44h40 |
49.10 |
1 |
64,5 |
78.29 |
5 |
| 5.0SMDJ43A |
5.0SMDJ43CA |
5PFT |
5BFT |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
72,77 |
5 |
| 5.0SMDJ45A |
5.0SMDJ45CA |
5PFV |
5BFV |
45,0 |
50.00 |
55h30 |
1 |
72,7 |
69.46 |
5 |
| 5.0SMDJ48A |
5.0SMDJ48CA |
5PFX |
5BFX |
48,0 |
53h30 |
58.90 |
1 |
77,4 |
65.25 |
5 |
| 5.0SMDJ51A |
5.0SMDJ51CA |
5PFZ |
5BFZ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
61.29 |
5 |
| 5.0SMDJ54A |
5.0SMDJ54CA |
5PGE |
5BGE |
54,0 |
60.00 |
66h30 |
1 |
87.1 |
57,98 |
5 |
| 5.0SMDJ58A |
5.0SMDJ58CA |
5PGG |
5BGG |
58,0 |
64.40 |
71.20 |
1 |
93,6 |
53,95 |
5 |
| 5.0SMDJ60A |
5.0SMDJ60CA |
5PGK |
5BGK |
60,0 |
66,70 |
73.70 |
1 |
96,8 |
52.17 |
5 |
| 5.0SMDJ64A |
5.0SMDJ64CA |
5PGM |
5BGM |
64,0 |
71.10 |
78.60 |
1 |
103,0 |
49.03 |
5 |
| 5.0SMDJ70A |
5.0SMDJ70CA |
5PGP |
5BGP |
70,0 |
77,80 |
86.00 |
1 |
113,0 |
44,69 |
5 |
| 5.0SMDJ75A |
5.0SMDJ75CA |
5RPG |
5BGR |
75,0 |
83h30 |
92.10 |
1 |
121,0 |
41,74 |
5 |
| 5.0SMDJ78A |
5.0SMDJ78CA |
5PGT |
5BGT |
78,0 |
86,70 |
95.80 |
1 |
126,0 |
40.08 |
5 |
| 5.0SMDJ80A |
5.0SMDJ80CA |
5PGB |
5BGB |
80,0 |
88,80 |
97.60 |
1 |
129,6 |
38,97 |
5 |
| 5.0SMDJ85A |
5.0SMDJ85CA |
5PGV |
5BGV |
85,0 |
94.40 |
104.00 |
1 |
137,0 |
36,86 |
5 |
| 5.0SMDJ90A |
5.0SMDJ90CA |
5PGX |
5BGX |
90,0 |
100,00 |
111h00 |
1 |
146,0 |
34.59 |
5 |
| 5.0SMDJ100A |
5.0SMDJ100CA |
5PGZ |
5BGZ |
100,0 |
111h00 |
123.00 |
1 |
162,0 |
31.17 |
5 |
| 5.0SMDJ110A |
5.0SMDJ110CA |
5PHE |
5BHE |
110,0 |
122,00 |
135,00 |
1 |
177,0 |
28.53 |
5 |
| 5.0SMDJ120A |
5.0SMDJ120CA |
5PHG |
5BHG |
120,0 |
133.00 |
147.00 |
1 |
193,0 |
26.17 |
5 |
| 5.0SMDJ130A |
5.0SMDJ130CA |
5PHK |
5BHK |
130,0 |
144,00 |
159.00 |
1 |
209,0 |
24h16 |
5 |
| 5.0SMDJ140A |
5.0SMDJ140CA |
5PHB |
5BHB |
140,0 |
155,00 |
171,00 |
1 |
226,8 |
22.27 |
5 |
| 5.0SMDJ150A |
5.0SMDJ150CA |
5PHM |
5BHM |
150,0 |
167,00 |
185,00 |
1 |
243,0 |
20.78 |
5 |
| 5.0SMDJ160A |
5.0SMDJ160CA |
5PHP |
5 ch |
160,0 |
178,00 |
197.00 |
1 |
259,0 |
19h50 |
5 |
| 5.0SMDJ170A |
5.0SMDJ170CA |
5PHR |
5BHR |
170,0 |
189,00 |
209.00 |
1 |
275,0 |
18h36 |
5 |
| 5.0SMDJ180A |
5.0SMDJ180CA |
5PHT |
5BHT |
180,0 |
201,00 |
220,00 |
1 |
291,6 |
17h32 |
5 |
| 5.0SMDJ190A |
5.0SMDJ190CA |
5PHV |
5BHV |
190,0 |
211.00 |
232,00 |
1 |
307.8 |
16h41 |
5 |
| 5.0SMDJ200A |
5.0SMDJ200CA |
5PHW |
5BHW |
200,0 |
224,00 |
247,00 |
1 |
324,0 |
9.26 |
5 |
| 5.0SMDJ220A |
5.0SMDJ220CA |
5PHX |
5BHX |
220,0 |
246,00 |
272,00 |
1 |
356,0 |
8.43 |
5 |
| 5.0SMDJ250A |
5.0SMDJ250CA |
5PHZ |
5BHZ |
250,0 |
279,00 |
309.00 |
1 |
405,0 |
7.41 |
5 |
| 5.0SMDJ300A |
5.0SMDJ300CA |
5PJE |
5BJE |
300,0 |
335,00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| 5.0SMDJ350A |
5.0SMDJ350CA |
5PJG |
5BJG |
350,0 |
391,00 |
432,00 |
1 |
567,0 |
5.29 |
5 |
| 5.0SMDJ400A |
5.0SMDJ400CA |
5PJK |
5BJK |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4,63 |
5 |
| 5.0SMDJ440A |
5.0SMDJ440CA |
5PJM |
5BJM |
440,0 |
492,00 |
543,00 |
1 |
713.0 |
4.21 |
5 |
Applications:
Protection de petite alimentation, interrupteurs, machines POS, parafoudres, interphones de bâtiments, systèmes de surveillance, cartes de stationnement, systèmes de transmission, instruments, compteurs, produits de communication, panneaux de commande, navigateurs GPS.
| Notes maximales (TA = 25 ℃, sauf indication contraire) |
| |
| Paramètre |
Symbole |
Valeur |
Unité |
| Dissipation de puissance d'impulsion de pointe avec une forme d'onde de 10/1000 µs (Fig.1)(Remarque 1), (Remarque 2) |
Pppm |
5000 |
W |
| Courant d'impulsion de pointe avec une forme d'onde de 10/1000 µs. (Remarque 1, Fig.3) |
jePP |
Voir le tableau suivant |
UN |
| Dissipation de puissance sur le dissipateur thermique infini à TL=75℃ |
PM(AV) |
6.5 |
W |
| Courant de pointe avant, onde demi-sinusoïdale simple de 8,3 ms (Remarque 3) |
jeFSM |
300 |
UN |
| Tension directe instantanée maximale à 25 A pour unidirectionnel uniquement (Remarque 4) |
VF |
3,5/5,0 |
V |
| Jonction de fonctionnement et plage de température de stockage. |
TJ., T.STG |
-55 à +150 |
℃ |
|
Remarques:
1. Impulsion de courant non répétitive, selon la Fig. 3 et déclassée au-dessus de TUN= 25 ℃ selon la figure 2.
2. Monté sur des plots de cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) sur chaque borne.
3. Demi-onde sinusoïdale unique de 8,3 ms ou onde carrée équivalente, cycle de service = 4 impulsions par minute maximum.
4.VF< 3,5 V pour VBR< 200 V et VF< 6,5 V pour VBR> 201 V.
|
