Name: Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface
Brand: SOCAY
SKU: 5.0SMDJ33A
Rating: 5 (115 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Les mots clés: DIODES

Taille du colis: Le produit doit être présenté sous forme d'une couche d'huile de lin.

Je veux...: 33.0V

Vbr@It (min.): 36.70V

Vbr@It (max.): 40.60V

Elle: 1 mA

Vc@Ipp: 53.3V

- Je vous en prie.: 94.75A

Les États membres doivent:: 5 μA

Matériel: de silicium

Mettre en évidence:

Diodes TVS unidirectionnelles

Les diodes TVS 5.0SMDJ33A

Diodes de montage de surface TVS

Informations de base

Lieu d'origine: Shenzhen, Guangdong, Chine

Nom de marque: SOCAY

Certification: UL,REACH,RoHS,ISO

Numéro de modèle: 5.0SMDJ33A

Document: Brochure du produit PDF

Conditions de paiement et expédition

Délai de livraison: 5-8 jours ouvrables

Galerie

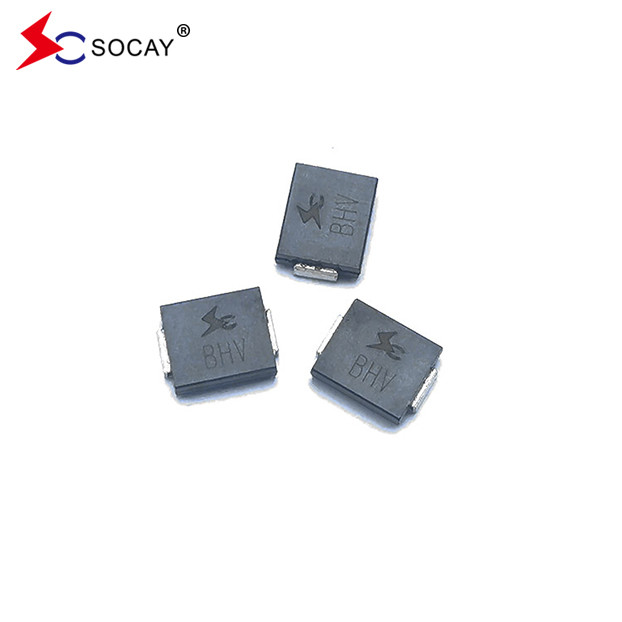

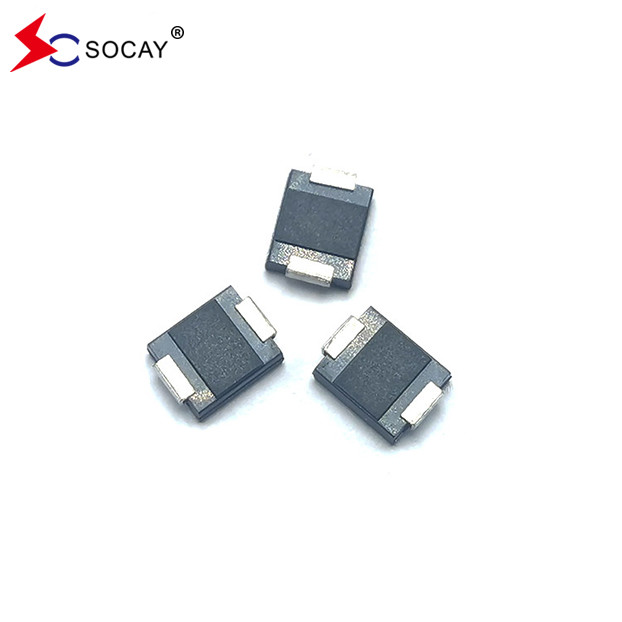

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface

Description de produit

SOCAY TVS unidirectionnel 5.0SMDJ33A pour les applications montées en surface afin d'optimiser l'espace du tableau de bord

DATASHEET: le numéro de la banque5.0SMDJ_v2107.1.pdf

Cycle de température	Le nombre d'équipements utilisés est le suivant:
Cuisinière à pression	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Conservation à haute température	Le nombre d'équipements utilisés est le suivant:

Le HTRB	Le nombre d'équipements utilisés est le suivant:

Choc thermique	Le nombre d'équipements utilisés est le suivant:

Numéro de la partie		Marquage		En arrière Résistance Voltage V_R_M.M. (V)	Répartition VoltageV_BR (V) @ Je_T		Le test Actuel Je suis..._T (mA)	Nombre maximal Le clampage Voltage V_C @ Je_PP(V)	Nombre maximal Le sommet Pouls Actuel Je suis..._PP(A)	Nombre maximal En arrière FailliteJe suis..._R @V_RWM (μUne)
Unité	Bi	Uni	Bi		Résultats	Maximum
Je ne sais pas.	5.0SMDJ8.0CA	Je ne sais pas.	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A:	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A	5.0SMDJ170CA	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A	5.0SMDJ190CA	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A.	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A, pour les véhicules à moteur électrique	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A. Pour les véhicules de ligne:	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

Tvs Diode choisir la méthode

1Pour connaître le produit du client, la tension de fonctionnement, le port d'application, le niveau de protection.

2.Value VRWM (tension de fonctionnement) du dispositif ≥ fonctionnement normal dans le circuit du client

3.Vc (tension de la pince) valeur < tension maximale pour la puce arrière

4.Sélectionner le boîtier et la puissance du dispositif en fonction du port d'application et du niveau de protection.

Applications:

Les appareils TVS sont idéaux pour la protection des interfaces E/S, du bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, informatique, industrielles et de consommation.

Points de force maximaux (TA=25°C, sauf indication contraire)

Paramètre	Le symbole	Valeur	Unité
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2)	P_PPM	5000	W
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. (note 1, figure 3)	Je suis..._PP	Voir le tableau suivant	Une
Dissipation d'énergie sur le dissipateur de chaleur infini à T_L= 75°C	P_{M ((AV)}	6.5	W
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3)	Je suis..._{Le FSM}	300	Une
Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4)	V_F	3.5/5. Je vous en prie.0	V
Junction de fonctionnement et plage de température de stockage.	T_Je, T_GST	-55 à +150	°C
Nom de l'entreprise: 1. impulsion de courant non répétitif, par Fig. 3 et dépréciée au-dessus de T_Une= 25°C par figure 2. 2. Monté sur des plaquettes de cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne. 3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum. 4. V_F< 3,5 V pour V_BR< 200 V et V_F< 6,5 V pour V_BR> 201 V.

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 0

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 1

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 2

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 3

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 4

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 5

Diodes TVS unidirectionnelles SOCAY 5.0SMDJ33A pour les applications montées en surface 6

Les principaux produits de SOCAY comprennent une gamme complètepour les tubes de décharge de gaz en céramique (GDT), les diodes de suppression transitoire (diodes TVS), les suppresseurs ESD, les suppresseurs de surtension thyristorique (TSS), les protecteurs d'écart d'étincelle (SPG), les varistes (MOV), les varistes à puce (MLV),Fuseau réinitialisable PTC, les thermistors à coefficient de température négatif (NTC Thermistors), les perles de puces, les diodes Schottky, les diodes Zener, etc. De la conception du circuit aux tests du produit (et fournir des rapports de test),nous vous fournirons des services à guichet unique dans le domaine de la protection des circuitsGrâce à son excellente qualité et à son excellent service, SOCAY a été largement saluée par les clients et respectée par l'industrie.
