Aperçu /Produits/Diodes TVS/Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM

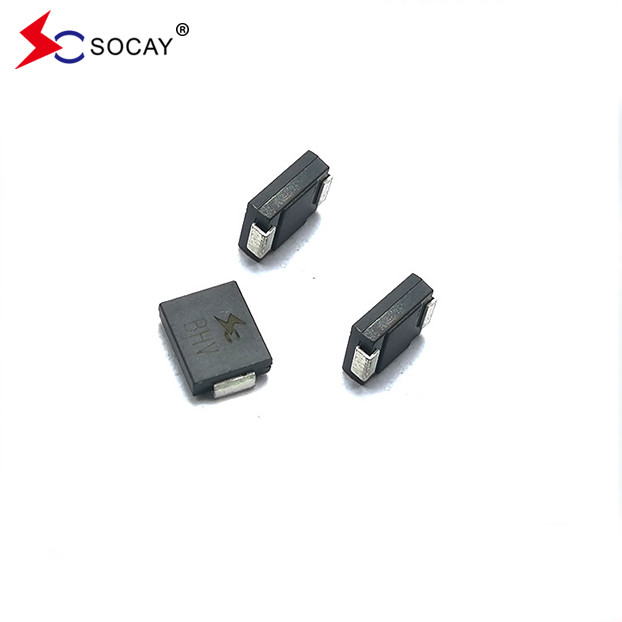

Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM

500 pièces
MOQ
negotiable
Prix
Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du produit: Diodes TVS
type de colis: Le produit doit être présenté sous forme d'une couche d'huile de lin.
Je veux...: 12.0V
Vbr@It (min.): 13.30V
Vbr@It (max.): 14.70V
Elle: 1 mA
Vc@Ipp: 19.9V
- Je vous en prie.: 253.77A
Les États membres doivent:: 800 μA
Plage de température de stockage: -55 à + 150 °C
Mettre en évidence:

Téléviseur de montage de surface de 5000 W

,

Monture de surface TVS 12VRWM
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: UL,REACH,RoHS,ISO
Numéro de modèle: 5.0SMDJ12A
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

5000W haute puissance 5.0SMDJ série TVS Diode 5.0SMDJ12A Montage de surface TVS 12VRWM



DATASHEET: le numéro de la banque5.0SMDJ_v2107.1.pdf





Définition:

Le5.0SMDJLe produit de diode de suppression transitoire de la série TVS est un nouveau type de dispositif de protection de circuit à haut rendement développé par SOCAY pour les besoins particuliers de l'industrie automobile.Il a un temps de réponse extrêmement rapide (niveau inférieur à la nanoseconde) et une capacité d'absorption de surtensions très élevée. Conçus spécifiquement pour protéger les équipements électroniques sensibles dans les applications électroniques automobiles contre les transitoires de tension causés par des coups de foudre et d'autres événements de tension transitoire.



Numéro de la partie Marquage

En arrière

Résistance

Voltage VRM.M. (V)

Répartition

VoltageVBR (V)

@ JeT

Le test

Actuel

Je suis...T (mA)

Nombre maximal

Le clampage

Voltage VC @ JePP(V)

Nombre maximal

Le sommet

Pouls

Actuel Je suis...PP(A)

Nombre maximal

En arrière

FailliteJe suis...R

@VRWM (μUne)
Unité Bi Uni Bi   Résultats Maximum
Je ne sais pas. 5.0SMDJ8.0CA Je ne sais pas. 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A: 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A. 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A, pour les véhicules à moteur électrique 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A. Pour les véhicules de ligne: 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Applications:

Les appareils TVS sont idéaux pour la protection des interfaces E/S, du bus VCC et d'autres circuits vulnérables utilisés dans les applications électroniques de télécommunications, informatique, industrielles et de consommation.





Points de force maximaux (TA=25°C, sauf indication contraire)

Paramètre Le symbole Valeur Unité
Dissipation de la puissance de pointe par impulsion avec une forme d'onde de 10/1000 μs (fig.1) (note 1), (note 2) PPPM 5000 W
Courant d'impulsion de pointe avec une forme d'onde de 10/1000 μs. (note 1, figure 3) Je suis...PP Voir le tableau suivant Une
Dissipation d'énergie sur le dissipateur de chaleur infini à TL= 75°C PM ((AV) 6.5 W
Courant de surtension vers l'avant de pointe, 8,3 ms d'onde unique à demi sinus (note 3) Je suis...Le FSM 300 Une
Tension directe instantanée maximale à 25 A pour le véhicule uniquement dans un sens (note 4) VF 3.5/5. Je vous en prie.0 V
Junction de fonctionnement et plage de température de stockage. TJe, TGST -55 à +150 °C

Nom de l'entreprise:

1. impulsion de courant non répétitif, par Fig. 3 et dépréciée au-dessus de TUne= 25°C par figure 2.

2. Monté sur des plaquettes de cuivre de 5,0 mm x 5,0 mm (0,03 mm d'épaisseur) à chaque borne.

3. 8,3 ms d'onde sinusoïdale unique ou d'onde carrée équivalente, cycle de travail = 4 impulsions par minute maximum.

4. VF< 3,5 V pour VBR< 200 V et VF< 6,5 V pour VBR> 201 V.





Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 0



Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 1

Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 2



Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 3



Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 4

Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 5

Montage de surface haute puissance de 5000 W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 6





Les principaux produits de SOCAY comprennent une gamme complète de tubes de décharge de gaz en céramique (GDT)., Diodes de suppression transitoires (diodes TVS), suppresseur ESD, suppresseurs de surtension thyristorique (TSS), protecteurs d'écart d'étincelle (SPG), varistes (MOV), varistes à puce (MLV), fusibles réinitialisables PTC,Thermistors à coefficient de température négatif (NTC), Chip Bead, Schottky Diodes, Zener Diode, etc. De la conception de circuit à l'essai de produit (et fournir des rapports de test), nous vous fournirons des services à guichet unique dans le domaine de la protection des circuits.Avec une excellente qualité et un excellent service, SOCAY a été largement saluée par les clients et respectée par l'industrie.
