VRWM 64V monodirectionnel monté sur la surface TVS Diode SMAJ64A, plan de protection gratuit fourni

VRWM 64V monodirectionnel monté sur la surface TVS Diode SMAJ64A, plan de protection gratuit fourni

Diode de montage de surface TVS SMAJ64A DATASHEET: le numéro de la banqueJe ne sais pas.1.pdf

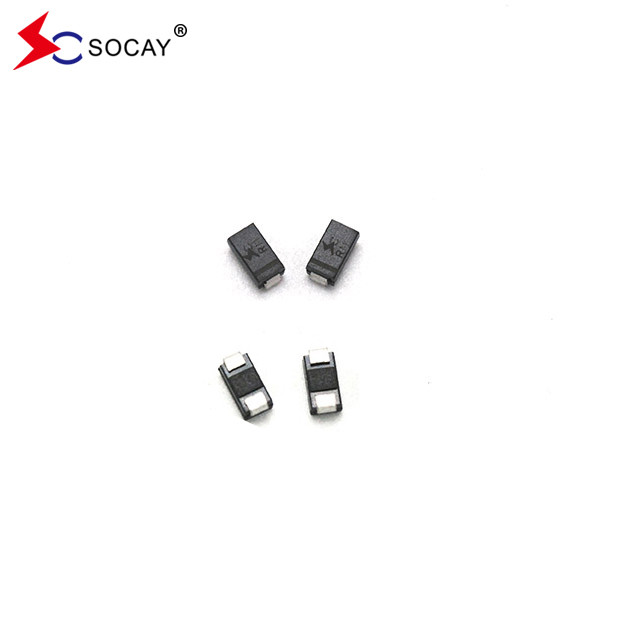

Surface montée TVS Diode SMAJ64A Illustration:

La diode TVS SMAJ64A est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements de tension transitoires.

1- Application des diodes de suppression transitoire (diodes TVS) dans les systèmes d'alimentation électrique TN
Les surtensions causées par des erreurs d'exploitation humaines telles que les ondes de surtension éclair et les interrupteurs de charge peuvent facilement envahir l'intérieur des équipements électriques et électroniques par le biais de lignes d'alimentation.provoquant une défaillance des équipements électriques et électroniquesEn installant des dispositifs d'absorption des surtensions MOV et TVS sur la ligne électrique, une protection à deux niveaux est mise en œuvre.et les modes commun et différentiel sont utilisés sur les lignes L et NLa méthode spécifique consiste à installer le MOV à l'extrémité avant de la ligne comme protection SPD de premier niveau pour décharger la majeure partie du courant de foudre, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeIl convient de noter que MOV et TVS devraient parvenir à une coordination et une coopération de la tension et de l'énergie, et que la longueur de la ligne entre AB ne devrait pas être inférieure à 5 m.la longueur de la ligne doit être augmentée ou des dispositifs de découplage doivent être installés.

2- Application des diodes de suppression transitoire (diodes TVS) dans les lignes de signaux réseau
Les diodes de suppression transitoire (diodes TVS) peuvent être utilisées non seulement pour la protection contre les surtensions des systèmes électriques, mais également pour la protection contre les surtensions des lignes de signal.Les tubes de décharge de gaz GDT et les diodes de suppression transitoire (diodes TVS) sont combinés pour former une protection contre les surtensions du signalLe dispositif se caractérise par une réponse rapide, une faible fuite, presque aucune perte de signal et peut fournir une protection sûre et fiable pour les lignes de réseau à grande vitesse.

3Application des diodes de suppression transitoire (diodes TVS) dans les systèmes d'alimentation en courant continu
Dans le circuit d'alimentation d'un ordinateur PC ordinaire, le courant courant AC 220 V est réduit à AC 20 V par un transformateur,et ensuite modulés et rectifiés par le circuit pour produire une puissance CC de 10 V et connectés à la chargeEn installant un compresseur de tension transitoire bidirectionnel TVS1 à l'extrémité de sortie du transformateur,il absorbe le courant d'impulsion instantanée des lignes L et N et serre la tension du circuit à un niveau de tension sûrLe TVS1 peut protéger le redresseur de fond et les autres composants du circuit du transformateur.Un suppresseur de tension transitoire unidirectionnel TVS2 est installé à l'extrémité de sortie de l'alimentation en courant continu après le redresseur pour protéger la charge en courant continu des surtensions et des chocs de courant.

3Application des diodes de suppression transitoire (diodes TVS) dans les circuits de transistors
En tant que dispositif de commande de courant, les transistors sont une partie importante des circuits intégrés électroniques. Ils peuvent être divisés en deux catégories: transistors NPN et transistors PNP [5].Ils sont utilisés dans les circuits de commutation, les circuits d'amplificateurs et les circuits de stabilisation de tension.Pour protéger le circuit du transistor contre les interférences de surtension telles que ESD/EFT (décharge électrostatique/groupe d'impulsions électriques rapides transitoires), TVS1 et TVS2 sont ajoutés aux extrémités d'entrée et de sortie du circuit respectivement pour la protection.
