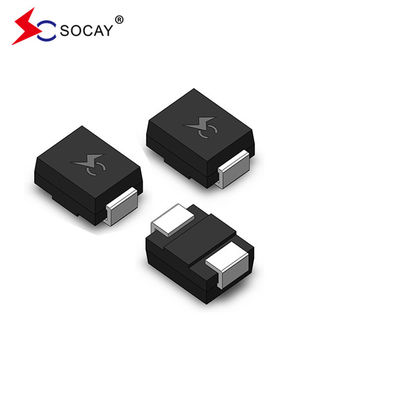

SMBJ13CA TVS Diodes de protection du circuit Diode de suppression de tension transitoire DO-214AA

SMBJ13CA Nouveau protègeur de circuit de stockage transitoire suppresseurs de tension TVS diodes surfaces de montage DO-214A

DATASHEET: le numéro de la banqueJe ne sais pas.2.pdf

Suppresseurs de tension transitoire montés en surface (TVS) SMBJ13CA Décrit:

• SMBJ13CA est pour les applications montées en surface afin d'optimiser l'espace de la carte
• SMBJ13CA a une faible fuite
• SMBJ13CA est un composant bidirectionnel
• SMBJ13CA est une jonction passivée en verre
• SMBJ13CA a une faible inductance
• SMBJ13CA a une excellente capacité de serrage
• Capacité de puissance maximale du SMBJ13CA à 10 × 1000 μs forme d' onde Taux de répétition (cycle de travail):0.01% est 600W
• SMBJ13CA a un temps de réponse rapide: généralement inférieur à 1,0ps de 0 Volts à VBR min
• Les spécifications techniques suivantes s'appliquent aux systèmes d'exploitation de l'équipement:
• Le solde à haute température de SMBJ13CA: 260°C/40 secondes aux bornes
• Le coefficient de température maximale typique de SMBJ13CA ΔVBR = 0,1% × VBR@25°C× ΔT
• Les emballages en plastique ont une résistance à l'incendie de 94V-0
• Étain mat sans plomb
• SMBJ13CA est exempt d'halogène et conforme à la directive RoHS
• Le mode de défaillance typique est court de la tension ou du courant sur-spécifié
• L'essai de moustache est effectué sur la base de la norme JEDEC JESD201A selon ses tableaux 4a et 4c.
• IEC-61000-4-2 ESD 15 kV ((Air), 8 kV (Contact)
• Protection ESD des lignes de données conformément à la norme CEI 61000-4-2 (CEI 801-2)
• Protection EFT des lignes de données conformément à la norme CEI 61000-4-4 (CEI 801-4)

Caractéristiques électriques de la diode TVS SMBJ13CA (T_Une= 25°C, sauf indication contraire):

Les produits de diodes de suppression transitoire TVS de la série SMBJ adoptent un emballage SMB à montage de surface standard, avec une puissance nominale maximale de 600 W.Le produit a un temps de réponse extrêmement rapide (sous-nanoseconde) et une stabilité très élevée.. Conçus spécialement pour la protection de diverses interfaces dans les applications de circuits électroniques contre les tensions transitoires causées par des coups de foudre et d'autres événements de tension transitoire.
Caractéristiques du produit
Package à faible profil
Idéal pour le placement automatisé
Capacité de puissance d'impulsion de pointe de 600 watts avec une forme d'onde de 10/1000μs
Pour les applicateurs montés en surface afin d'optimiser l'espace des cartes
Excellente capacité de serrage
Temps de réponse très rapide
Faible résistance aux surtensions supplémentaires
Applications
Protection de l'alimentation électrique
Application dans le secteur automobile
Application industrielle
Gestion de l'énergie
