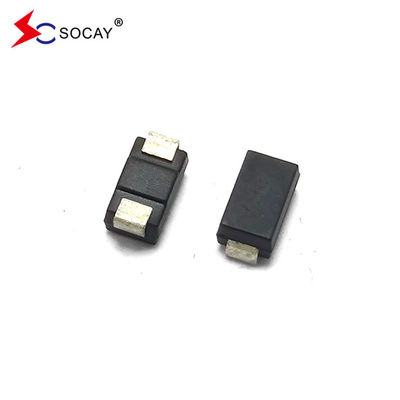

Le détecteur de surtension du thyristor TSS DO-214AA P0720TB @10/700μs 3/4KV
DATASHEET: le numéro de la banquePXXX0TB_v2101. Je suis désolé.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Le thyristor est un type de composant semi-conducteur.T1/E1, xDSL, PBX et plus encore.
| Numéro de la partie |
Marquage |
VDRM
@ JeDRM= 5 μA
|
VS①
@100V/μS
|
Je suis...S |
VT
@ JeT=2,2A
|
Je suis...T |
Je suis...H est |
C0②
@ 1MHz, 2Vbias
|
| |
|
V Mdans. |
V Mà la hache. |
- Je ne sais pas Mà la hache. |
V Le maximum. |
UneLe maximum. |
- Je ne sais pas minutes. |
PFtype. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Nom de l'entreprise:
1 VSest mesurée à 100 KV/s;
2 La capacité hors état se mesure en VDC=2V, VRMS=1V, f =1MHz.
|
Avantages des tubes de décharge à semi-conducteurs:
1. avant la rupture, il est équivalent à un circuit ouvert, la résistance d'isolation est très grande et le courant de fuite est très faible;
2Il présente des caractéristiques de symétrie bidirectionnelle;
3La vitesse de réponse est très basse.
4La tension de rupture a une bonne cohérence.
Inconvénients des tubes de décharge à semi-conducteurs:
1Comparé aux tubes de décharge en céramique, le débit est plus faible, seulement quelques centaines d'A;
2La tension de rupture n'a que certaines valeurs spécifiques;
3La capacité est grande, allant de dizaines à centaines de pF.
Sélection des tubes de décharge à semi-conducteurs:
Lors de la sélection des STS, les principes suivants doivent généralement être respectés:
1. Sélection de la tension d'arrêt VDRM: la tension d'arrêt doit être supérieure à la tension de fonctionnement maximale du circuit protégé;
2. Sélection de la tension de transition VBO: la tension de transition doit être inférieure à la tension maximale de pointe transitoire que l'équipement peut supporter;
3- Sélection du courant de maintien IH: le courant de maintien doit être supérieur au courant de fonctionnement et au courant de court-circuit de l'équipement;
4. Sélection de la capacité parasitaire C: la capacité parasitaire est sélectionnée en fonction de la perte d'insertion permise par le circuit ou de la fréquence de transmission du signal;
5. Sélection du courant de surtension: différents niveaux de courant de surtension sont sélectionnés selon les exigences du circuit ou des normes d'essai de surtension.
Définition:
Les thyristors de la série PXXX0TB sont un type de composant semi-conducteur. Ils sont conçus pour des applications, modems, téléphones, cartes de ligne, répondeurs automatiques, télécopieurs, SLIC, T1/E1, xDSL, PBX et plus encore.
Caractéristiques:
|
u Excellente capacité d'absorption des surtensions transitoires
u Réponse rapide à la surtension (nse niveau)
u Élimine la surtension causée par des transitoires en forte augmentation
u Niveau de sensibilité à l'humidité: niveau 1
U Poids 69 mg (environ)
u Non dégénérative
|
| Paramètre |
Le symbole |
Valeur |
Unité |
| Plage de température de stockage |
TSgt. |
-60 à +150 |
°C |
| Plage de température de la jonction de fonctionnement |
Tj |
-40 à +150 |
°C |
| Courant de pointe répétitif |
Je suis...PP |
80 |
Une |
| Paramètre |
Définition |
| Je suis...S |
Courant de commutation- courant maximal requis pour passer à l'état allumé |
| Je suis...DRM |
Courant de fuite- le courant maximal de pointe hors état mesuré à VDRM |
| Je suis...H est |
Courant de maintien- le courant minimum nécessaire pour maintenir l'état |
| Je suis...T |
Courant en état actif- le courant continu à l'état actif nominal maximum |
| VS |
Voltage de commutation- tension maximale avant le passage à l'état "on" |
| VDRM |
Voltage de pointe hors état- tension maximale pouvant être appliquée en état d'arrêt |
| VT |
Voltage en état- tension maximale mesurée au courant nominal en état d'allumage |
| C0 |
Capacité hors état- capacité typique mesurée à l'état éteint |
| Le schéma |
Des rouleaux (pcs) |
Par carton (pcs) |
Diamètres des rouleaux (mm) |
|
| Enregistrement |
5,000 |
80,000 |
330 |
|
