Name: DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V
Brand: SOCAY
SKU: P0080SB
Rating: 4.9 (178 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Définition: Les produits visés à l'annexe I du présent règlement ne sont pas soumis à des prescriptions spécifiq

type de colis: Les États membres doivent respecter les dispositions suivantes:

Le système de détection des données (VDRM) (min.): 6V

IDRM: 5 μA

Pour les appareils à induction électrique:: 25 V

Est (max.): 800mA

Le système de freinage doit être équipé d'un dispositif de freinage.: 4V

Il (Max.): 2.2A

Je vous en prie.: 50mA

Le débit de chauffage doit être supérieur ou égal à:: 80pF

Mettre en évidence:

Suppresseurs de surtension de thyristor SMB

DO-214AA Suppresseurs de surtension thyristoriques

P0080SB

Informations de base

Lieu d'origine: Shenzhen, Guangdong, Chine

Nom de marque: SOCAY

Certification: REACH,RoHS,ISO

Numéro de modèle: P0080SB

Document: Brochure du produit PDF

Conditions de paiement et expédition

Détails d'emballage: Ammon emballé en vrac

Délai de livraison: 5-8 jours ouvrables

Galerie

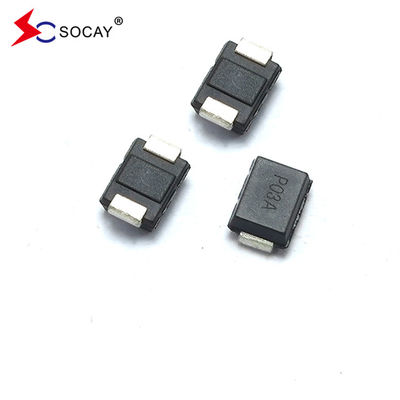

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V

Description de produit

(TSS) P0080SB DO-214AA (SMB) Package VDRM 6V VS 25V Suppresseurs de surtension par thyristor Marquage P008B

DATASHEET: le numéro de la banquePXXX0SB_v2103. Je vous en prie.1.pdf

Numéro de la partie	Marquage	V_DRM@ Je_DRM= 5 μA	V.S. ① @100V/μS	V_T @ Je_T=2,2A	Je suis..._S	Je suis..._T	Je suis..._{H est}	C0 2 @1MHz, biais de 2V
		Vminutes	VLe maximum	VLe maximum	- Je ne sais pasLe maximum	UneLe maximum	- Je ne sais pasminutes	PF type
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Nom de l'entreprise: 1 V est mesurée à 100 KV/s. 2 La capacité hors état est mesurée en V_DC=2V, V_RMS=1V, f =1MHz.

À propos de TSS

Les STS se caractérisent par une conduction précise, une réponse rapide, une grande capacité d'absorption des surtensions, une symétrie biaxielle et une grande fiabilité.

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V 0

Définition:

La série PXXX0SB est conçue pour protéger les équipements à large bande tels que les modems, les cartes de ligne, les CPE et les DSL contre les transitoires de surtension endommagés.La série fournit une solution de montage de surface qui permet aux équipements de se conformer aux normes réglementaires mondiales.

Caractéristiques:

U Dépassement de tension basse

U Faible tension en état de marche

u Ne dégrade pas la capacité de surtension après plusieurs surtensions dans la limite

u Défaillance du court-circuit lorsque la surtension est supérieure à la valeur nominale

U Faible capacité

Paramètre	Définition
Je suis..._S	Courant de commutation- courant maximal requis pour passer à l'état allumé
Je suis..._DRM	Courant de fuite- le courant maximal de pointe hors état mesuré à V_DRM
Je suis..._{H est}	Courant de maintien- le courant minimum nécessaire pour maintenir l'état
Je suis..._T	Courant en état actif- le courant continu à l'état actif nominal maximum
V_S	Voltage de commutation- tension maximale avant le passage à l'état "on"
V_DRM	Voltage de pointe hors état- tension maximale pouvant être appliquée en état d'arrêt
V_T	Voltage en état- tension maximale mesurée au courant nominal en état d'allumage
C₀	Capacité hors état- capacité typique mesurée à l'état éteint

Série	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Je suis..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Une minute.	Une minute.		Une minute.	Une minute.	Une minute.	Uneminutes	Une minute.	Ampères/μs maximum
B. Pour	250	250		150	100	80	100	30	500
Nom de l'entreprise: Forme d'onde du courant en μs Forme d'onde de tension en μs			- courant nominal de pointe d'impulsion (I)_PP) est répétitive et garantie pendant toute la durée de vie du produit. - Je..._PPles valeurs nominales applicables à une plage de température comprise entre -40 °C et +85 °C - Le dispositif doit être initialement en équilibre thermique à -40°C < T_Je< + 150°C

Blocage à haute tension à température	80% VDRM nominale (VAC Peak) +125°C ou +150°C, matériau plomb alliage de cuivre haute tension température de blocage 504 ou 1008 heures

Cycles de température	-65°C à +150°C, 15 min. de repos, 10 à 100 cycles maximum.

Température et humidité biaisées	52 VDC (+85°C) 85% RH, 504 à 1008 heures
Stockage à haute température	+ 150°C 1008 heures. MIL-STD-750 (méthode 1031) JEDEC, JESD22-A-101 La méthode est basée sur les résultats obtenus au cours de l'essai.
Stockage à basse température	-65°C, 1008 heures
Choc thermique	0°C à +100°C, 5 min. de repos, 10 sec. de transfert, choc thermique 10 cycles.
Autoclave (Teste de cuisinière sous pression)	+121°C, 100%RH, 2 atm, 24 à 168 h. EIA/test au four) JEDEC, JESD22-A-102
Résistance à la chaleur de la soudure	+260°C, 30 secondes. MIL-STD-750 (méthode 2031)
Niveau de sensibilité à l'humidité	85% RH, +85°C, 168 heures, 3 cycles de reflux Niveau de pointe (+260°C). JEDEC-J-STD-020, Niveau 1

Matériau de plomb	Alliage de cuivre
Finition du terminal	100% plaqué en étain mat
Matériau du corps	Époxy reconnu par UL répondant à la classification de flammabilité 94V-0

Numéro de la partie	Paquet de composants	Quantité	Emballage Option	Spécification de l'emballage
PLe numéro de référence:	Les produits de la catégorie 1	2500	Tape et bobine - 12 mm/13" de bande	AIE -481 - D

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V 1

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V 2

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V 3

DO-214AA SMB Package Suppresseurs de surtension thyristoriques TSS P0080SB VDRM 6V VS 25V 4

Sélection des tubes de décharge à semi-conducteurs:

Lors de la sélection des STS, les principes suivants doivent généralement être respectés:

1. Sélection de la tension d'arrêt VDRM: la tension d'arrêt doit être supérieure à la tension de fonctionnement maximale du circuit protégé;

2. Sélection de la tension de transition VBO: la tension de transition doit être inférieure à la tension maximale de pointe transitoire que l'équipement peut supporter;

3- Sélection du courant de maintien IH: le courant de maintien doit être supérieur au courant de fonctionnement et au courant de court-circuit de l'équipement;

4. Sélection de la capacité parasitaire C: la capacité parasitaire est sélectionnée en fonction de la perte d'insertion autorisée par le circuit ou de la fréquence de transmission du signal;

5. Sélection du courant de surtension: différents niveaux de courant de surtension sont sélectionnés selon les exigences du circuit ou des normes d'essai de surtension.
