L'électronique mobile intelligente 10D471K 10D-471K 10D391K 07D220K

L'électronique intelligente ~ Varistor 10D471K 10D-471K Varistor 10D391K 07D220K 14D391K

DATASHEET: le numéro de la banque10D série_v2306.1.pdf

Définition:

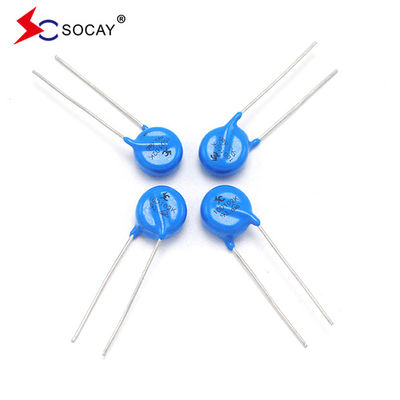

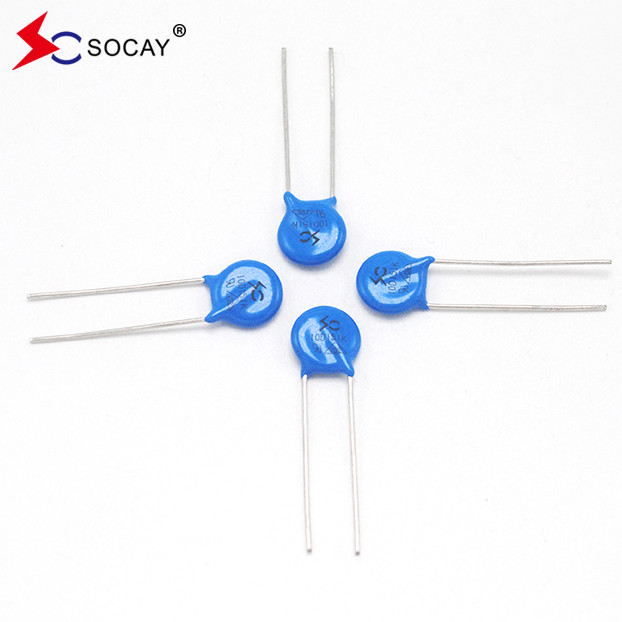

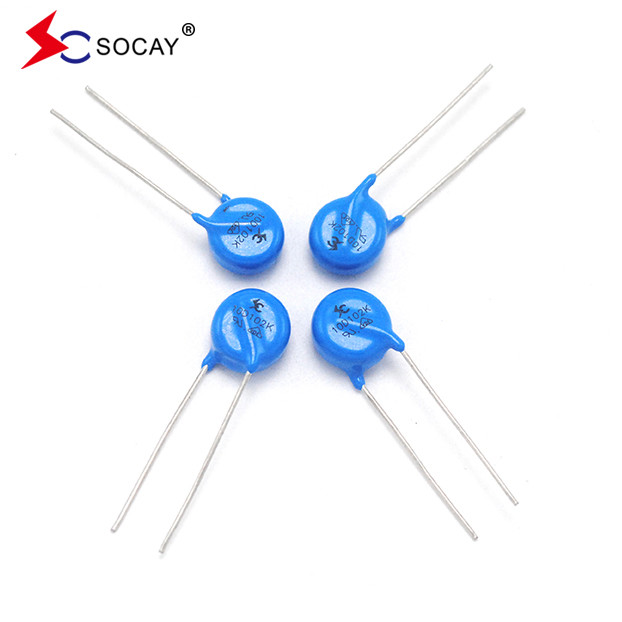

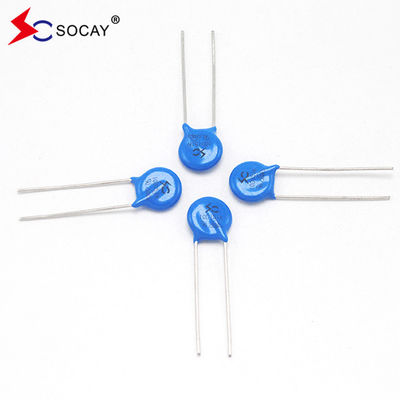

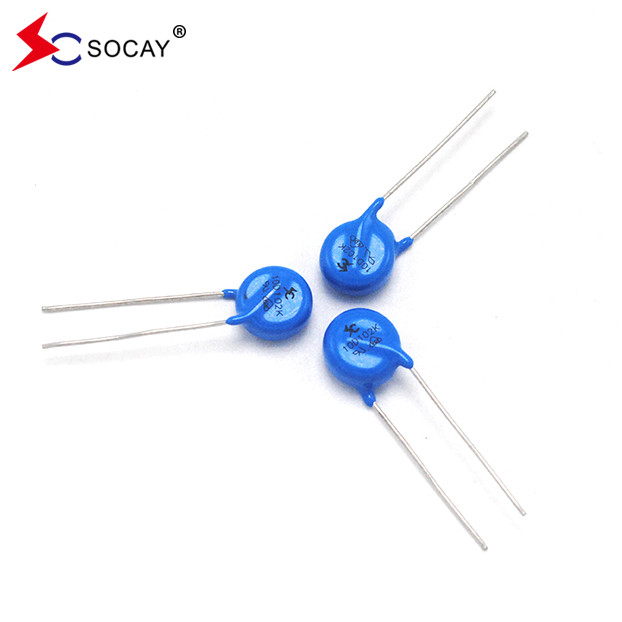

Les varistors à plomb radial de la série 10D fournissent une solution idéale de protection du circuit pour les applications à basse tension en courant continu en offrant des surtensions plus élevées que jamais auparavant disponibles dans de tels petits disques.
Le courant nominal de surtension maximale peut atteindre jusqu'à 3,5 KA (pulse de 8 / 20 μs) pour protéger contre les surtensions de pointe élevées, y compris les interférences indirectes des coups de foudre,système de commutation des transitoires et des transitoires rapides anormaux de la source d'alimentation.

Les paramètres de base du varistor sont principalement composés des 12 éléments suivants::

1. Voltage nominal du varistor (V): désigne la valeur de tension à travers le varistor lorsqu'un courant d'impulsion d'une durée spécifiée (généralement 1mA et d'une durée inférieure à 400 mS) passe à travers.
2Le rapport de tension: désigne le rapport entre la valeur de tension générée lorsque le courant du varistor est de 1 mA et la valeur de tension générée lorsque le courant du varistor est de 0,1 mA.
3Voltage limite maximale (V): la valeur de pointe de la tension aux deux extrémités du varistor sous le courant de pointe d'impulsion maximal Ip que le varistor peut supporter et la forme d'onde spécifiée.
4Le rapport de tension résiduelle: lorsque le courant qui traverse le varistor est d'une certaine valeur, la tension générée aux deux extrémités est appelée tension résiduelle de cette valeur de courant.Le rapport de tension résiduelle est le rapport entre la tension résiduelle et la tension nominale.
5Capacité de débit (kA): La capacité de débit, également appelée débit, fait référence à la valeur maximale de courant d'impulsion (peak).
6. Courant de fuite (mA): le courant de fuite, également appelé courant d'attente, fait référence au courant qui traverse le varistor sous la température spécifiée et la tension CC maximale.
7Coefficient de température de tension: indique le taux de variation de la tension nominale du varistor dans la plage de température spécifiée (température de 20°C à 70°C), c'est-à-direlorsque le courant à travers le varistor reste constantCoefficient de température actuelle:désigne la variation relative du courant qui traverse le varistor lorsque la température change de 1°C lorsque la tension à travers le varistor reste constante.
8Coefficient non linéaire de tension: correspond au rapport entre la valeur de la résistance statique et la valeur de la résistance dynamique du varistor sous une tension externe donnée.
9Résistance d'isolation: valeur de la résistance entre le fil de plomb du varistor et la surface isolante de la résistance.
10Capacité statique (PF): désigne la capacité inhérente au varistor lui-même.
11. Puissance nominale: Puissance maximale lorsque la tension du varistor change de moins de 10% après avoir fonctionné pendant 1000 heures à une température ambiante spécifique de 85 °C.
12. Courant d'impulsion maximal (8/20us): frappez le varistor avec un courant d'impulsion spécifique (forme d'onde 8/20us) une ou deux fois (à un intervalle de 5 minutes à chaque fois),de sorte que la variation de la tension du varistor est toujours à moins de 10% du courant d'entrée maximal.
