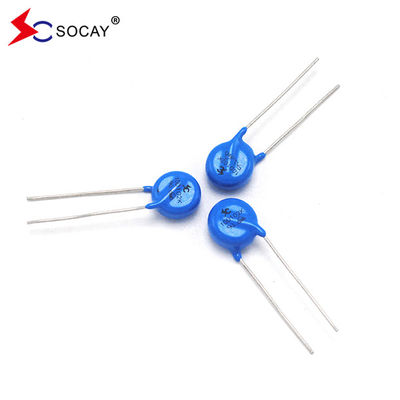

UL VDE Metal Oxide Mov 10D511K Varistor Film en résine époxy 510V Pour l'alimentation électrique

UL VDE Varistor Varistor Oxyde métallique 10D511K Film de résine époxy Varistor 510V Pour l'alimentation électrique

DATASHEET: le numéro de la banque25D série_v2306.1.pdf

À propos de Varistor

Le dispositif de limitation de tension le plus utilisé est le varistor MOV/MLV, qui est principalement composé d'oxyde de zinc et d'une variété d'oxydes métalliques en traces, qui sont mélangés et moulés.

Définition:

Les varistors à plomb radial de la série 25D fournissent une solution idéale de protection du circuit pour les applications à basse tension en courant continu en offrant des surtensions plus élevées que jamais auparavant disponibles dans de tels petits disques.
Le courant nominal de surtension maximale peut atteindre jusqu'à 20KA (pulse de 8 / 20 μs) pour protéger contre les surtensions de pointe élevées, y compris les interférences indirectes de la foudre,système de commutation des transitoires et des transitoires rapides anormaux de la source d'alimentation.

Sélection du varistor:

Lors de la sélection d'un varistor, il faut tenir compte des conditions spécifiques du circuit.

1. Sélection de la tension du varistor V1mA

Selon la sélection de la tension d'alimentation, la tension d'alimentation appliquée en continu aux deux extrémités du varistor ne doit pas dépasser la tension spécifiée.

La valeur de "tension de fonctionnement continue maximale" indiquée dans la grille, c'est-à-dire la tension de fonctionnement CC maximale du varistor doit être

plus grande que la tension de fonctionnement en courant continu VIN de la ligne d'alimentation (ligne de signal), c'est-à-dire VDC≥VIN; pour la sélection du varistor de l'alimentation en courant alternatif de 220 V,la plage de fluctuation de la tension de fonctionnement du réseau doit être pleinement prise en compte. Lors de la sélection de la valeur de la tension du varistor du varistor, laissez suffisamment de marge.Il est préférable de choisir un varistor avec une tension de 470V ~ 620VLe choix d'un varistor avec une tension de varistor plus élevée peut réduire le taux de défaillance et prolonger la durée de vie, mais la tension résiduelle augmentera légèrement.

2. Sélection du flux de trafic

Le courant de décharge nominal du varistor doit être supérieur au courant de surtension nécessaire pour résister ou au courant de surtension maximal qui peut survenir pendant le fonctionnement de l'équipement.Le courant de décharge nominal doit être calculé sur la base de la valeur de plus de 10 chocs dans la courbe de durée de vie nominale des surtensions du varistor., qui représente environ 30% du débit d'impact maximal (c'est-à-dire 0,3 IP).

3. Sélection de la tension de serrage

La tension de serrage du varistor doit être inférieure à la tension maximale que le composant ou l'équipement protégé peut supporter (c'est-à-dire la tension de sécurité).

4. Sélection du condensateur Cp

Pour les signaux de transmission à haute fréquence, la capacité Cp doit être inférieure, et inversement

5. Matching de résistance interne (Match de résistance)

La relation entre la résistance interne R (R ≥ 2Ω) du composant (ligne) protégé et la résistance interne transitoire Rv du varistor: R ≥ 5 Rv;pour les composants protégés ayant une faible résistance interne, la vitesse de transmission du signal ne sera pas affectée si la vitesse de transmission du signal n'est pas affectée.

Applications:

1.FAQ
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Les échantillons mixtes sont acceptables.

Qu'en est-il du délai de livraison?
A: L'échantillon a besoin de 1 jour, le temps de production en série a besoin de 1-2 semaines pour la quantité de commande supérieure à

Q3. Avez-vous une MOQ?
A: MOQ dépend du type de produit, 1pc pour le contrôle de l'échantillon est disponible

Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Nous expédions généralement par DHL, UPS, FedEx ou TNT. Il faut généralement 3 à 5 jours pour arriver. L'expédition aérienne et maritime est également optionnelle.

Q. Comment procéder à une commande?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
