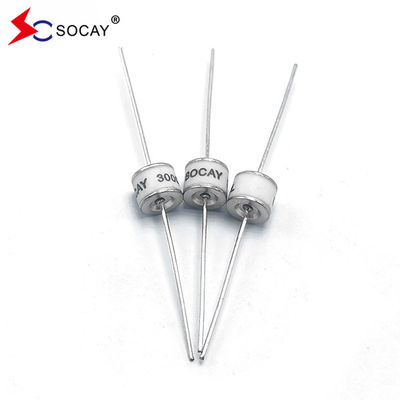

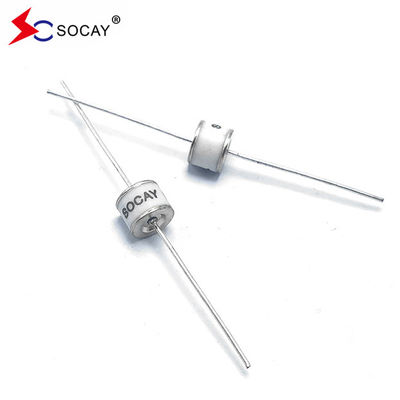

Arrêt de foudre Tubes de décharge de gaz en céramique axiale plombée 600V SC2E8-600ML Composant électronique GDT

DATASHEET: le numéro de la banqueJe ne sais pas.1.pdf

Principe de fonctionnement du tube de décharge de gaz en céramique
Les tubes de décharge de gaz en céramique sont scellés avec de la céramique et sont composés de deux électrodes métalliques ou plus avec des trous à l'intérieur, remplis de gaz inertes argon et néon.ils sont connectés en parallèle sur le circuitLorsque l'appareil ne fonctionne pas, la résistance est très élevée et la capacité équivalente est faible.Lorsque le pouls est anormal, la résistance interne chute instantanément après avoir atteint la valeur de tension de fonctionnement, et le courant est libéré.il retournera automatiquement à l'état de haute résistance et le circuit fonctionnera normalement.

Avantages des tubes de décharge de gaz en céramique:

1. avant la rupture (conduction), il est équivalent à un circuit ouvert, avec une résistance importante et aucun courant de fuite ou très faible;

2Après une panne (conduction), il est équivalent à un court-circuit, qui peut faire passer un courant important avec une très faible chute de tension;

3La capacité de courant d'impulsion (courant de pointe) est très grande; 2,5 kA~100 kA;

4Il a des caractéristiques de symétrie bidirectionnelle.

5La capacité est très faible, inférieure à 3 pF.

Inconvénients des tubes de décharge de gaz en céramique:

1Comme l'ionisation des gaz nécessite un certain temps, la vitesse de réponse est lente.Avant de l'allumer, il y aura une fuite d' impulsions Sharp avec des amplitudes plus grandes et n' auront aucun effet protecteur;

2La tension de rupture présente une faible cohérence et une grande dispersion, généralement ± 20%;

3La tension de rupture n'a que quelques valeurs spécifiques;

Sélection des tubes de décharge en céramique:

1. sous l'impact d'impulsions rapides, il faut un certain temps pour l'ionisation gazeuse du tube de décharge de gaz céramique (généralement 0,2 à 0,3 μs, le plus rapide est d'environ 0,1 μs),Donc une impulsion forte avec une amplitude plus élevée va fuir à l' arrière allerPour supprimer cette impulsion aiguë, il existe plusieurs méthodes: a. Connecter un condensateur ou un varistor en parallèle au tube de décharge; b.Connectez un inducteur en série après le tube de décharge ou laisser une ligne de transmission d'une longueur appropriée pour atténuer l'impulsion aiguë à une valeur inférieure. niveau; c. Adopter un circuit de protection à deux niveaux, avec le tube de décharge comme premier niveau et le tube TVS ou le protecteur de surtension des semi-conducteurs comme deuxième niveau.Les deux niveaux sont isolés par des résistances, inducteurs ou fusibles à auto-réparation.

2. Sélection de la tension de panne Vsdc en courant continu: la valeur minimale de la tension de panne Vsdc en courant continu doit être supérieure à 1,2 fois la tension maximale de l'alimentation ou la tension de signal la plus élevée possible.

3. Sélection du courant de décharge d'impulsion: la sélection doit être basée sur le courant de surtension maximal qui peut apparaître sur la ligne ou sur le courant de surtension maximal qui nécessite une protection.Le courant de décharge d'impulsion du tube de décharge doit être calculé en fonction du courant de décharge d'impulsion nominal (ou de la moitié du courant de décharge d'impulsion unique).

4Les tubes de décharge de gaz en céramique ne sont généralement pas utilisés en parallèle en raison de l'erreur importante de la tension de rupture.

5. problème de courant: Afin de s'assurer que le tube de décharge peut normalement éteindre l'arc après la rupture d'impact,dans les endroits où il est probable qu'il y ait un courant de décharge (comme dans les circuits actifs), un varistor ou un fusible à auto-réparation peut être connecté en série au tube de décharge. Limitez le courant de freewheeling de sorte qu'il soit inférieur au courant de maintien du tube de décharge.
