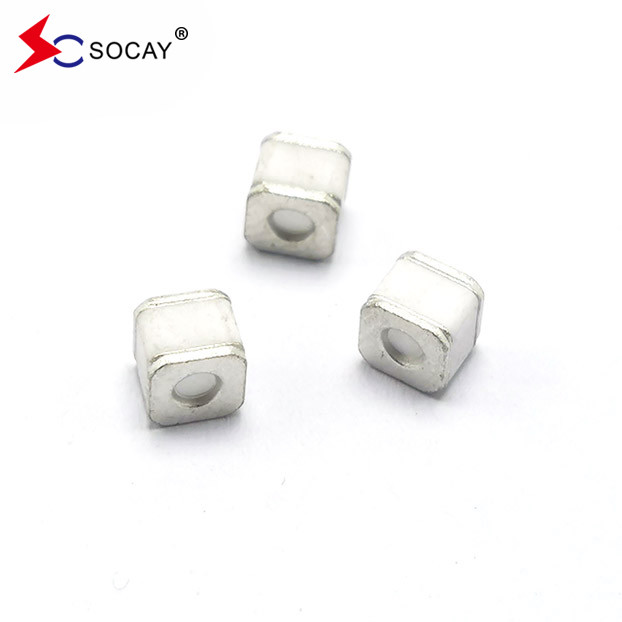

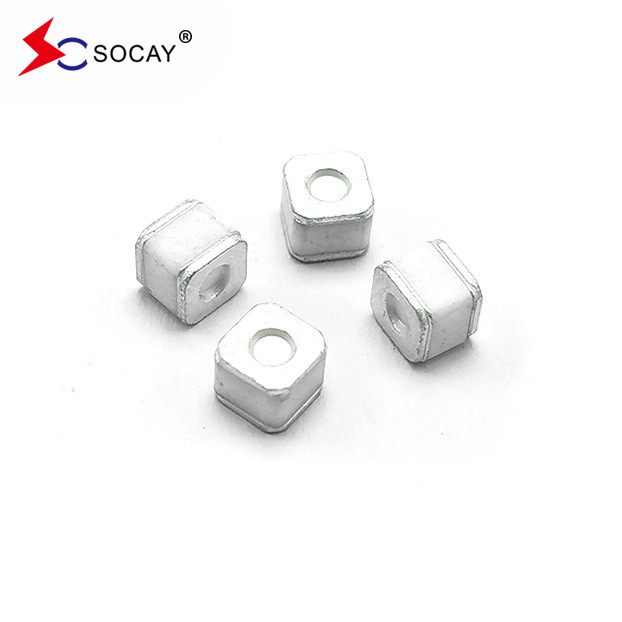

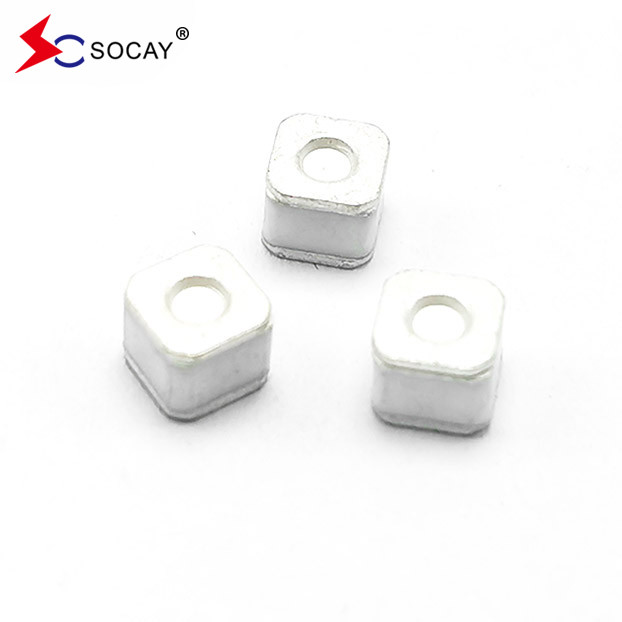

L'appareil de protection contre les surtensions du tube de décharge de gaz SOCAY SC2E5-90LSMD

Le système de protection contre les surtensions du tube de décharge de gaz SOCAY SC2E5-90LSMD, monture de surface GDT

DATASHEET: le numéro de la banqueJe ne sais pas si je peux le faire.1.pdf




I:A propos du tube de décharge de gaz

Le tube de décharge de gaz, le nom complet du tube de décharge de gaz en céramique, tube de décharge de gaz en anglais, souvent remplacé par l'abréviation GDT, est un dispositif de protection contre les surtensions de type espace,qui a été largement utilisé dans la protection contre la foudre des systèmes de communicationLes tubes de décharge sont souvent utilisés dans la première ou les deux premières étapes des circuits de protection à plusieurs niveaux pour décharger la foudre, le sur courant instantané et limiter la surtension.Comme la résistance d'isolation entre les électrodes du tube de décharge est très grande et la capacité parasitaire est très faibleLa protection contre la foudre des lignes de signal présente des avantages évidents.Les principaux inconvénients des caractéristiques de protection du tube de décharge sont que son délai de décharge est élevé., la sensibilité à l'action n'est pas idéale et il est difficile de supprimer efficacement les ondes de foudre avec une forte pente ascendante.Il y a un problème de débit continu dans la protection contre la foudre du système d'alimentation.



II:Ingrédients principaux

Poudre de tubes en porcelaine, électrode, gaz électronique inerte, etc.

Caractéristiques:

• Non radioactif
• Conforme à la réglementation RoHS
• Faible perte d'insertion
• Excellente réponse à l'augmentation rapide des transitoires
• Capacité ultra-faible

• Capacité de surtension 5KA testée avec une impulsion de 8/20 μs telle que définie par la CEI 61000-4-5

Classification des tubes de décharge de gaz en céramique
1Selon le nombre d'électrodes, les tubes de décharge de gaz couramment utilisés sont divisés en tubes de décharge de diode et tubes de décharge de triode.On les appelle des tubes de décharge en céramique..
2En fonction de leur taille, les tubes de décharge de gaz couramment utilisés sont divisés en tubes de décharge à puce et en tubes de décharge à prise.
3Selon la tension d'impulsion du produit, les tubes de décharge de gaz couramment utilisés sont divisés en tubes de décharge à impulsion conventionnels et en tubes de décharge à impulsion basse.

Principe de fonctionnement du tube de décharge de gaz en céramique
Les tubes de décharge de gaz en céramique sont scellés avec de la céramique et sont composés de deux électrodes métalliques ou plus avec des trous à l'intérieur, remplis de gaz inertes argon et néon.ils sont connectés en parallèle sur le circuitLorsque l'appareil ne fonctionne pas, la résistance est très élevée et la capacité équivalente est faible.Lorsque le pouls est anormal, la résistance interne chute instantanément après avoir atteint la valeur de tension de fonctionnement, et le courant est libéré.il retournera automatiquement à l'état de haute résistance et le circuit fonctionnera normalement.

Avantages des tubes de décharge de gaz en céramique
1. avant la rupture (conduction), il est équivalent à un circuit ouvert, avec une résistance importante et aucun courant de fuite ou très faible;
2Après une panne (conduction), il est équivalent à un court-circuit, qui peut faire passer un courant important avec une très faible chute de tension;
3La capacité de courant d'impulsion (courant de pointe) est très grande; 2,5 kA~100 kA;
4Il a des caractéristiques de symétrie bidirectionnelle.
5La capacité est très faible, inférieure à 3 pF.

À propos de SOCAY

Nous sommes fabricant et fournisseur de GDT, NTC, DIODES ect composants passifs depuis plus de 20 ans de la Chine.si vous avez une demande s'il vous plaît contactez-nous librement.
