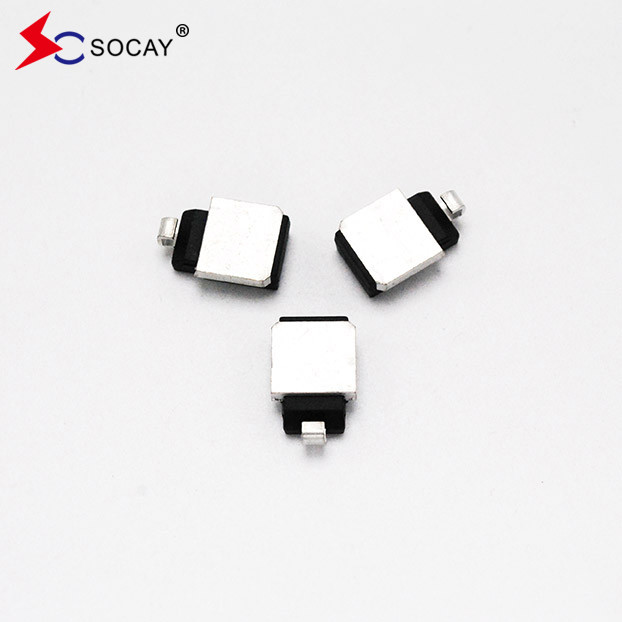

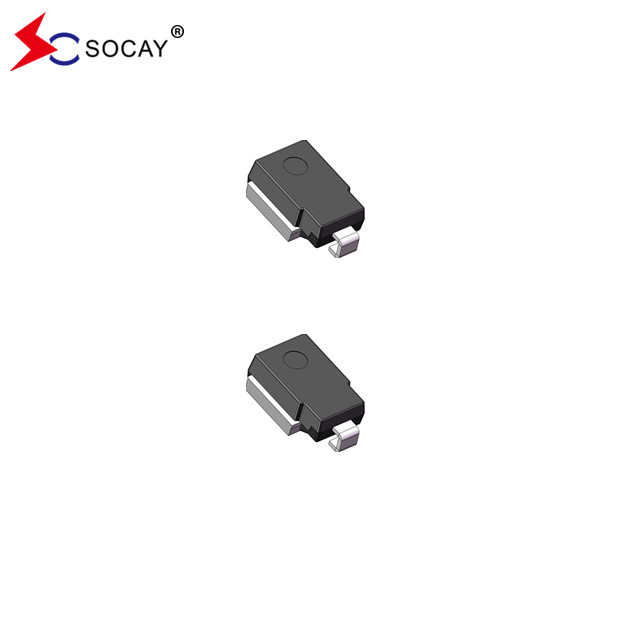

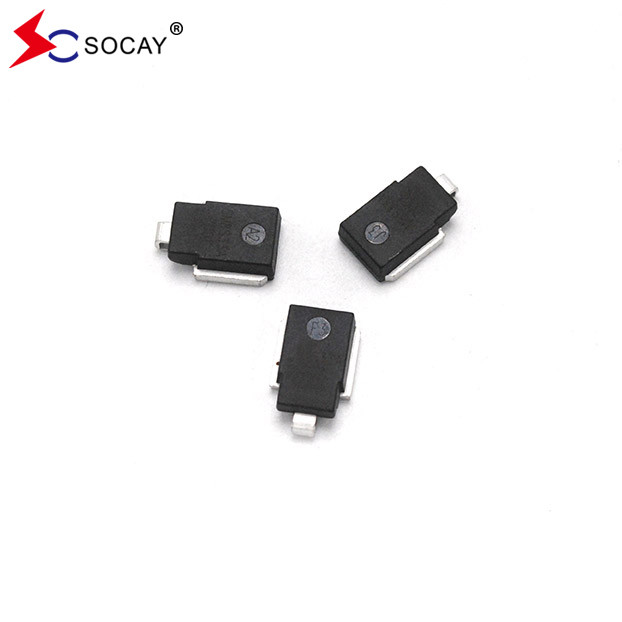

Components de protection des circuits conformes à la norme RoHS SM8S20CAG Diode SMD TVS montée sur la surface

Components de protection des circuits conformes à la norme RoHS SM8S20CAG Diode SMD TVS montée sur la surface

DATASHEET: le numéro de la banqueLes données sont fournies par les autorités compétentes de l'Union européenne.1.pdf

Définition:

La série SM8S est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements transitoires de tension.

Caractéristiques:

Paramètres électriques du produit:
1Puissance: 6600 W
2Voltage de fonctionnement: 10,0 à 43,0 V
3Courant: 388 à 95,1A
4. Fournir une polarité unidirectionnelle / bidirectionnelle
5Faible chute de tension avant et faible courant de fuite
6Capacité de surtension élevée
7. Optimisation de la conception de la passivation des jonctions
8. TJ = 175°C, adapté à une fiabilité élevée et aux exigences de l'automobile
9. Conformer aux spécifications ISO7637-2 relatives aux surtensions (changement des conditions d'essai)
10. Conforme au niveau MSL 1, selon J-STD-020, la valeur maximale du pic LF est de 245°C
11. Conformer aux exigences AEC-Q101


Applications:

La protection automobile.

Applications typiques des diodes TVS de la série SM8S pour l'automobile:
1. L'ajout de diodes TVS aux lignes de signal et d'alimentation peut empêcher les microprocesseurs ou les microcontrôleurs de mal fonctionner en raison de surtensions instantanées, telles que les effets de décharge électrostatique,Surtensions de courant alternatif et bruit de commutation d'alimentation.
2L'effet de décharge électrostatique peut libérer des impulsions de plus de 10 000 V et 60 A, et peut durer 10 ms; tandis que les appareils TTL ordinaires seront endommagés en rencontrant des impulsions de 10 V de plus de 30 ms.Les diodes TVS peuvent absorber efficacement les impulsions qui peuvent endommager l'appareil et éliminer les interférences causées par le changement entre les bus.
3Le placement du tube TVS entre la ligne de signal et le sol peut empêcher le bus de données et de contrôle d'être affecté par un bruit inutile.
