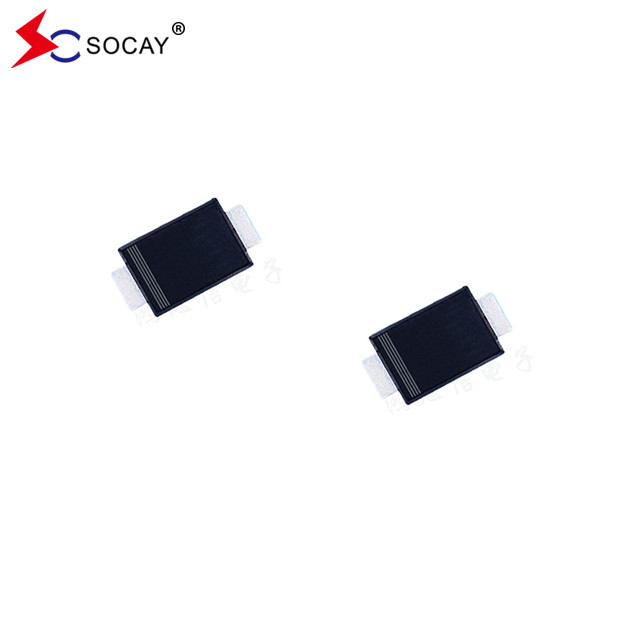

Description du produit:
La diode de barrière Schottky est un type de diode qui est composée d'une jonction métal-semiconducteur.ce qui le rend idéal pour une utilisation dans des applications basse tensionLa tension maximale vers l'avant à IF=1A pour cette diode est de 0,85 V.
La diode de barrière de Schottky a également une capacité de jonction typique à VR = 0V de 85 pF. Cette note indique la quantité de charge qui peut être stockée dans la jonction de la diode.Cette caractéristique est importante dans les circuits à haute fréquence où la capacité de la diode peut affecter les performances du circuit.
La diode de barrière Schottky convient à une large gamme de circuits électroniques, y compris les alimentations, les régulateurs de tension et les chargeurs de batteries.La faible chute de tension avant et les vitesses de commutation rapides de la diode la rendent idéale pour une utilisation dans les circuits nécessitant une efficacité élevée et des temps de réponse rapides.
Cette diode a une plage de température de fonctionnement et de température de stockage de -55 à +150 °C.Cette plage de température indique la plage de températures dans lesquelles la diode peut fonctionner sans être endommagéeIl est important de veiller à ce que la diode ne soit pas exposée à des températures en dehors de cette plage.
En résumé, les rectificateurs à barrière de surface Schottky sont un type de diode rectificateur basse tension utilisée dans les circuits électroniques.Cette diode fonctionne avec une tension de blocage CC maximale de 150V et un courant rectifié moyen de 1ALa diode a une tension avant maximale à IF=1A de 0,85 V et une capacité de jonction typique à VR=0 V de 85 pF.La température de fonctionnement de la jonction et la température de stockage de la diode sont comprises entre -55 et +150 °C, ce qui le rend adapté à une large gamme de circuits électroniques.
Caractéristiques:
- Nom du produit: Diode de barrière Schottky
- Courant de surtension vers l' avant
- Diode rectificateur basse tension
- Voltage avant maximal à IF=1A: 0,85V
- Voltage RMS maximal: 105 V
- Courant rectifié moyen: 1A
- Capacité de jonction typique à VR=0V: 85 pF
- courant de fuite inverse à VRRM: 30 μA
- Diodes
Paramètres techniques:
| Paramètre technique |
Valeur |
| Courant de fuite inverse au VRRM |
30 μA |
| Voltage avant maximal à IF=1A |
0.85V |
| Voltage inverse maximal de pointe répétitive |
Pour les appareils électriques |
| Capacité de jonction typique à VR=0V |
85pF |
| Voltage de blocage de courant continu maximal |
Pour les appareils électriques |
| Voltage RMS maximal |
105 V |
| Courant rectifié moyen |
1A |
| Plage de température de fonctionnement des jonctions et de température de stockage |
-55 à + 150°C |
Ce produit est une diode électrostatique avec un semi-conducteur à courant de surtension avant élevé.
Applications:
Le SBD115D1 est une diode rectificateur de pont qui convient à un large éventail d'applications, y compris les alimentations, les chargeurs de batteries et les onduleurs.la diode est capable de gérer efficacement les circuits basse tension.
La diode a un faible courant de fuite inverse de 30 μA et un courant rectifié moyen de 1 A, ce qui en fait un choix idéal pour les applications de rectification à basse tension.La tension maximale vers l'avant à IF=1A est de 0.85V, assurant une faible perte de puissance pendant le fonctionnement.
La capacité de jonction typique à VR = 0V est de 85 pF, ce qui rend la diode adaptée aux applications à haute fréquence.Le SBD115D1 est une solution fiable et efficace pour les applications de rectification basse tension nécessitant une faible chute de tension avant et une faible perte de puissance.
FAQ:
Q: Quel est le nom de marque de cette diode de barrière Schottky?
R: Le nom de marque de cette diode de barrière Schottky est Socay.
Q: Quel est le numéro de modèle de cette diode de barrière Schottky?
R: Le numéro de modèle de cette diode de barrière Schottky est SBD115D1.
Q: Où est fabriquée cette diode de barrière Schottky?
R: Cette diode de barrière Schottky est fabriquée à Shenzhen, en Chine.
Q: Quelles sont les certifications de cette diode de barrière Schottky?
R: Cette diode de barrière Schottky est certifiée REACH, RoHS et ISO.
Q: Quelle est la quantité minimale de commande pour cette diode de barrière Schottky?
R: La quantité minimale de commande de cette diode de barrière Schottky est de 3000 PCS/REEL.
Q: Comment cette diode de barrière Schottky est-elle emballée?
R: Cette diode Schottky est emballée par bobine en plastique de 7 pouces.
