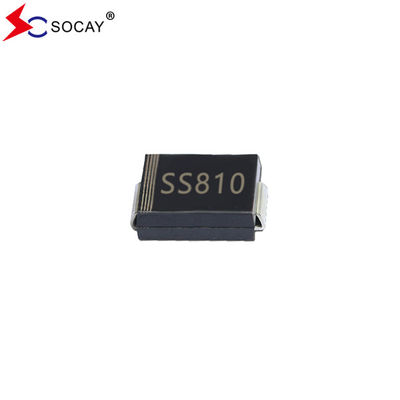

100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package

Des produits de la catégorie 3
MOQ
negotiable
Prix
100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Diode de barrière de Schottky
Paquet composant: Le produit doit être présenté sous forme d'une couche d'huile de lin.
Max. VRRM: 100 V
Composant max. VRMS: 70V
Produit max. VDC: 100 V
SS810C SI (AV): 8A
VF à 8A: 0.8V
SS810C IR: 50 μA
Mettre en évidence:

Le numéro de série est le suivant:

,

Diode de barrière Schottky à monture de surface

,

SS810C Diode de barrière Schottky
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: Le numéro de série est le suivant:
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package



Le diode de barrière de Schottky SS810CLes données sont fournies par les autorités compétentes de l'État membre.1.pdf





Les caractéristiques de la diode de barrière SS810C sont les suivantes:

  • La diode de barrière de Schottky SS810C est en plastique avec UL94V-0.
  • Pour les applications de montage de surface, le paquetage est conçu pour optimiser l'espace de la carte.
  • SS810C a une faible perte de puissance, une efficacité élevée.

  • SS810C Composé de moulage vert selon la norme CEI 61249.

  • Ce composant a une capacité de surtension élevée.
  • Le diode de barrière Schottky, exempt de plomb, est conforme à la directive européenne RoHS 2.0.



Les données mécaniques de la diode de barrière Schottky SS810C:

  • Le diode de barrière Schottky SS810C est constitué de plastique moulé JEDEC DO-214AB.
  • Ses terminaux: soudés, soudables selon le MIL-STD-750, méthode 2026.
  • Diode de barrière Schottky SS810C Polarité: bande de couleur désigne l'extrémité de la cathode.
  • Son emballage standard: ruban adhésif de 16 mm (EIA-481).

  • Diode de barrière SS810C, poids approximatif: 0,0082 onces, 0,2325 grammes.





Max. Classementset Caractéristiques électriques de la diode de barrière Schottky SS810C:

SS810C Préférences à une température ambiante de 25 °C, sauf indication contraire. Charge résistive ou inductive.
Paramètre SS810C Le symbole Le numéro de série est le suivant: Unité SS810C
Diode de barrière Schottky Max. Voltage inverse de pic récurrent VRRM 100 V
Diode de barrière de Schottky Voltage RMS maximal VRMS 70 V
Diode de barrière de Schottky Max. VDC VDC 100 V
Diode de barrière de Schottky courant avant moyen maximal Le cas échéant 8 Une
Courant de surtension vers l' avant de pointe: 8,3 ms, demi-onde sinusoïdale unique superposée sur la charge nominale MFI 150 Une
SS810C Voltage avant maximal à 8A VF 0.8 V
Courant inverse CC maximal à tension de blocage CC nominale IR 50 μA
Diode de barrière de Schottky Résistance thermique typique (Note 1) RθJL 15 °C/W
  (Note 2) RθJA 110
SS810C Plage de température de jonction de fonctionnement et de stockage TJ, TSTG -55 à +150 °C

Notes: 1. monté sur un PCB FR4, en cuivre à face unique, avec une surface de 100 cm2 de plaquette en cuivre.

2Monté sur un circuit imprimé FR4, en cuivre à une face, mini pad.









Les diodes de barrière de Schottky SS810C sont classées et les courbes caractéristiques:

Fig. 1 La courbe de dégradation de la température de fonctionnement de la diode de barrière SS810C de Schottky

100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package 0



Figure 2. Caractéristiques typiques du projet à terme

100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package 1





Le diode de barrière de Schottky SS810C SMC/DO-214AB Conception du paquet (Unité: pouces (mm)):

100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package 2



Informations sur l' emballage:

Numéro de la partie Paquet de composants Quantité Option d'emballage
Le numéro de série est le suivant: Le numéro d'immatriculation du véhicule 3 000 pièces par bobine en plastique de 13 pouces
    800 pièces par bobine en plastique de 7 pouces





100VRRM Surface Mount Schottky Diode de barrière SS810C 70VRMS Voltage SMC Package 3
