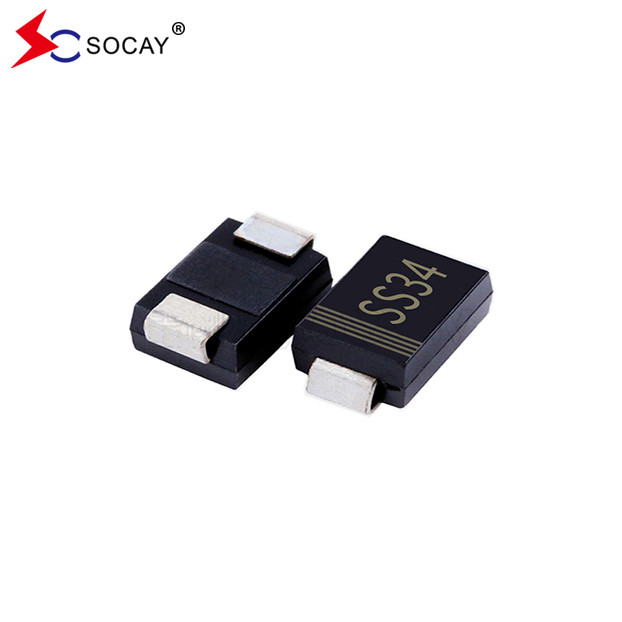

SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky

Des produits de la catégorie 3
MOQ
negotiable
Prix
SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: Diode de barrière de Schottky
Paquet de rectificateurs: Le produit doit être présenté sous forme d'une couche d'huile de lin.
Max. VRRM: 40 V
Max. VRMS: 28 V
Produit max. VDC: 40 V
Max. VF à 3A: 0.5V
RθJL: 15°C/W
RθJA: 110°C/W
Mettre en évidence:

SS34C

,

SS34C Diode de barrière Schottky

,

Récitifs de barrière de Schottky SMC
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: SS34C
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky



Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de la CO2 et d'un système de détection de l'émission de CO2.Le code de conduite de l'équipage est le code de conduite de l'équipage.1.pdf





Les caractéristiques du diode de barrière SS34C Schottky:

  • SS34C Schottky Diode de barrière de plastique de l'emballage a souscripteurs de laboratoire de classification de l'inflammabilité 94V-0.
  • Pour les applications de paquets SMC afin d'optimiser l'espace des cartes.
  • Ce composant a une faible perte d'énergie, une efficacité élevée.
  • SS34C a une capacité de surtension élevée.
  • Sans plomb, conformément à la directive RoHS de l'UE 2.0.

  • Composé de moulage vert conformément à la norme CEI 61249.



Ce qui suit sont les données mécaniques de la diode de barrière SS34C Schottky:



  • Cas SS34C: JEDEC DO-214AB ou plastique moulé SMC.
  • Les terminaux des composants: soudés, soudables selon la méthode MIL-STD-750, méthode 2026.

  • Le poids approximatif: 0,0082 onces, 0,2325 grammes.

  • Polarité du produit: la bande de couleur désigne l'extrémité de la cathode.
  • L'emballage standard du composant: ruban adhésif de 16 mm (EIA-481).





Maximum Notes de créditetEcaractéristiques électriques de la diode de barrière SS34C Schottky:

Nommés à une température ambiante de 25 °C, sauf indication contraire. Charge résistive ou inductive.
Paramètre Le symbole Le numéro de série SS33C SS34C SS35C SS36C SS38C SS310C SS315C SS320C Unité
Voltage inverse maximum de pointe récurrent de la diode VRRM 20 30 40 50 60 80 100 150 200 V
Tension RMS maximale de diode VRMS 14 21 28 35 42 56 70 105 140 V
Voltage de blocage de diode maximum en courant continu VDC 20 30 40 50 60 80 100 150 200 V
Diode de courant avant moyen maximal Le cas échéant 3 Une
Courant de surtension vers l' avant de pointe: 8,3 ms, demi-onde sinusoïdale unique superposée sur la charge nominale MFI 100 Une
Voltage avant maximal à 3A (note 1) VF 0.5 0.74 0.8 0.9 V
Courant inverse CC maximal à tension de blocage CC nominale TJ = 25°C IR 0.2 0.05 - Je ne sais pas
  TJ = 100°C   20 2 1
Résistance thermique typique de la diode (Note 2) RθJL 15 °C/W
  (note 3) RθJA 110
Plage de température de la jonction de fonctionnement TJ -55 à +125 -55 à +150 -65 à +175 °C
Plage de température de stockage des diodes TSTG -55 à +150 -65 à +175 °C

Nom de l'entreprise:1Test d'impulsion avec PW = 300 μs, cycle de travail de 1%.

2. monté sur un PCB FR4, en cuivre à face unique, avec une surface de 100 cm2 de plaquette en cuivre.

3Monté sur un circuit imprimé FR4, en cuivre à une face, mini pad.









SS34C Diode de barrière de Schottky et courbes caractéristiques:

Figure 1 Caractéristiques typiques des délais de livraison:

SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky 0



Figure 2. courbe de dégradation de la température de fonctionnement:

SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky 1





Le diode de barrière SS34C de Schottky SMC/DO-214AB Conception du paquet (Unité: pouces (mm)):

SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky 2



Informations sur l' emballage:

Numéro de la partie Paquet de composants Quantité Option d'emballage
Le numéro de série est le numéro de série. Le numéro d'immatriculation du véhicule 3 000 pièces par bobine en plastique de 13 pouces
    800 pièces par bobine en plastique de 7 pouces










SS34C Diode de barrière de Schottky 40VRRM 20VRRM SMC Package Réducteurs de barrière de Schottky 3
