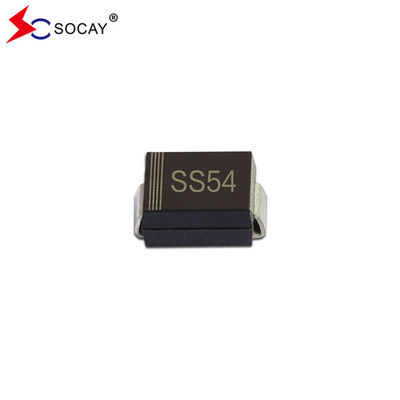

VRRM 40V SS54B rectificateurs de barrière Schottky 0,55V Diode Schottky à tension avant
Les réparateurs de barrière de Schottky DATASHEET:Les données sont fournies par les autorités compétentes de l'Union européenne.1.pdf
Les caractéristiques du VRRM 40V SS54B de Schottky:
Les données mécaniques du VRRM 40V SS54B Schottky sont les suivantes:
Poids approximatif: 0,1 g / 0,0034 oz
Caractéristiques électriques et thermiques des redresseurs de barrière de Schottky SS52B:
Paramètre | Le symbole | SS52B | SS54B | SS56B | Le numéro de série est le suivant: | Le numéro de série est le suivant: | SS512B | SS515B | SS520B | Unité | |
Valeur maximale de VRRM | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
Les régulateurs de barrière de Schottky Max. RMS Voltage | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
Voltage de blocage en courant continu max. | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
Max. courant avant moyen | Le cas échéant | 5.0 | Une | ||||||||
Courant de surtension vers l'avant,80,3 ms Une seule demi-onde sinus superposée sur la charge nominale (méthode JEDEC)
|
MFI | 100 | Une | ||||||||
Réducteurs de barrière de Schottky Max VF à 5 A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
IR maximal à tension inverse CC nominale |
Ta = 25°C | IR |
1.0 50 |
0.3 25 |
- Je ne sais pas | ||||||
Ta = 100°C | |||||||||||
Capacité de jonction (1) | Cj | 500 | 300 | PF | |||||||
Résistance thermique type (2) | RθJA | 50 | °C/W | ||||||||
Plage de température de la jonction de fonctionnement | TJ | -55 à +150 | °C | ||||||||
Plage de température de stockage | TSTG | -55 à +150 | °C | ||||||||
Nom de l'entreprise:1. Mesurée à 1 MHz et appliquée à une tension inverse de 4 V CC. 2. PCB monté avec des zones de plaquettes en cuivre de 2,0" x 2,0" (5 x 5 cm).
|
Les réctificateurs de barrière de Schottky SS52B:
Figure 1. SS52B courbe de dégradation du courant avant:
Figure 2 SS52B typiqueEn arrière Caractéristiques:
Les mesures de l'emballage des rectificateurs de barrière de Schottky SS52B SMB:
Emballage monté sur une surface en plastique; 2 conduites
Le symbole | mm | Mil | ||
Min. | - Je ne peux pas. | Min. | - Je ne peux pas. | |
Une | 2.13 | 2.46 | 84 | 97 |
E | 4.06 | 4.70 | 160 | 185 |
D | 3.3 | 3.94 | 130 | 155 |
E1 | 5.08 | 5.59 | 200 | 220 |
A1 | 0.05 | 0.20 | 2.0 | 7.9 |
L | 0.8 | 1.5 | 32 | 59 |
C | 0.152 | 0.305 | 6 | 12 |
b | 1.9 | 2.2 | 75 | 87 |
Informations sur l' emballage:
Numéro de la partie | Paquet de composants | Quantité |
Les données de référence sont fournies par les autorités compétentes de l'État membre. | Les PME | 3 000 pièces |
