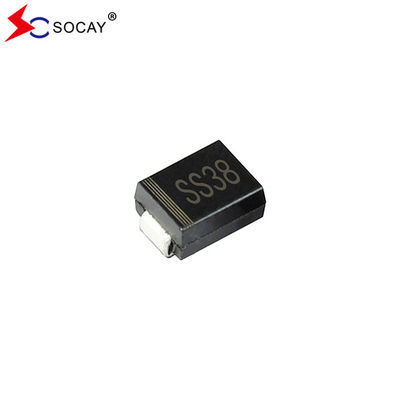

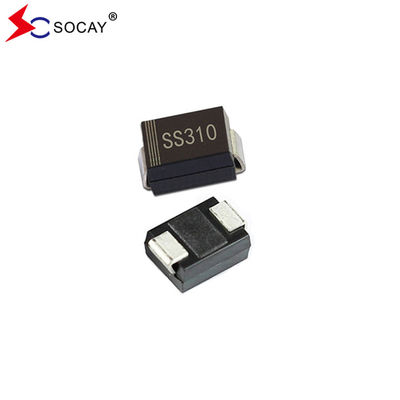

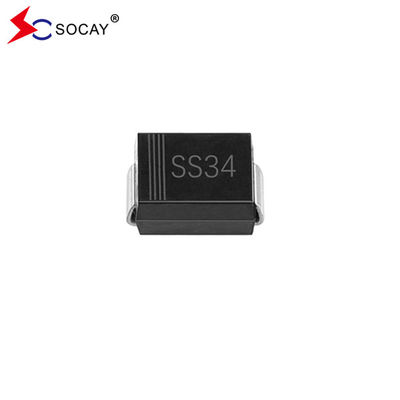

SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen

Des produits de la catégorie 3
MOQ
negotiable
Prix
SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Diode de Schottky
Paquet composant: Les États membres doivent respecter les dispositions suivantes:
Composant max. VRRM: 100 V
Max. VRMS: 70V
Composant max. VDC: 100 V
Max. VF: 0.8V
TJ: -65 à +175℃
Tstg: -65 à +175℃
Mettre en évidence:

Diode de Schottky pour SMB

,

Diode de Schottky de 100 V

,

SS310B
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: SS310B
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

Le système de détection de l'urine est un système de détection de l'urine qui permet de détecter l'urine.



Le système de mesure de l'échantillon doit être conforme à la norme ISO 9001:2015.Je suis désolée.1.pdf





Les caractéristiques de la diode Schottky SS310B:

  • L'emballage en plastique SS310B a une classification d'inflammabilité 94V-0.
  • Les applications SMD sont destinées à optimiser l'espace des cartes.
  • La diode Schottky SS310B a une faible perte de puissance, une efficacité élevée.

  • Composé de moulage vert conformément à la norme CEI 61249.

  • La capacité de surtension est très agréable.
  • Diode Schottky SS310B sans plomb conforme à la réglementation RoHS de l'UE 2.0.



Les données mécaniques de la diode Schottky SS310B sont les suivantes:

  • Cas SS310B: emballage en plastique moulé JEDEC SMB.
  • Les terminaux SS310B: soudés, soudables conformément à la norme MIL-STD-750, méthode 2026.

  • Poids approximatif: 0,0032 onces, 0,092 grammes.

  • Polarité de la diode Schottky: la bande de couleur désigne l'extrémité de la cathode.
  • L'emballage standard est un ruban adhésif de 12 mm (EIA-481).





Caractéristiques électriques et thermiques de la diode de barrière Schottky SS32B:

Paramètre Le symbole     SS34B     Le numéro de série: SS310B     Unité
Le diode de Schottky Max. VRRM VRRM     40     80 100     V
Diode de Schottky Max. Voltage RMS VRMS     28     56 70     V
VDC maximal VDC     40     80 100     V
Max. IF moyen (AV) Le cas échéant 3 Une
IFSM : 8,3 ms d'onde sinusoïdale unique à demi superposée sur la charge nominale MFI 80 Une
Diode de Schottky Max. VF à 3A (note 1) VF 0.5 0.74 0.8 0.9 V
Max. Courant inverse CC à tension de blocage CC nominale TJ = 25°C IR 0.2 0.05 - Je ne sais pas
  TJ = 100°C   20 10
Résistance thermique typique de la diode de Schottky (Note 2) RθJA 135 °C/W
  (note 3) RθJL 23
Plage de température de la jonction de fonctionnement et plage de température de stockage

T.J. Je vous en prie.

TSTG

 -55 à +125 -55 à +150 -65 à +175 °C

Nom de l'entreprise:1Test d'impulsion avec PW=300μsec, cycle de fonctionnement de 2%.

2Monté sur un circuit imprimé FR4, en cuivre à une face, mini pad.

3.monté sur un PCB FR4, en cuivre à une face, d'une surface de 100 cm2 en cuivre.









Les diodes de Schottky SS310B sont classées et les courbes de caractéristiques:

Figure 1. SS310B courbe de dégradation du courant avant:

SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen 0



Fig. 2 - typiqueEn arrière Caractéristiques:

SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen 1





Les dimensions de l'emballage SMB de la diode Schottky SS310B:

 (Unité: pouces))

SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen 2







Informations sur l' emballage:

Numéro de la partie Paquet de composants Quantité Option d'emballage
SS310B Les produits de base doivent être présentés dans un emballage de qualité supérieure. 3 000 pièces par bobine en plastique de 13 pouces
    800 pièces par bobine en plastique de 7 pouces










SOCAY SMB Package 100V Diode Schottky SS310B SS34B SS38B 3A Courant avancé moyen 3
