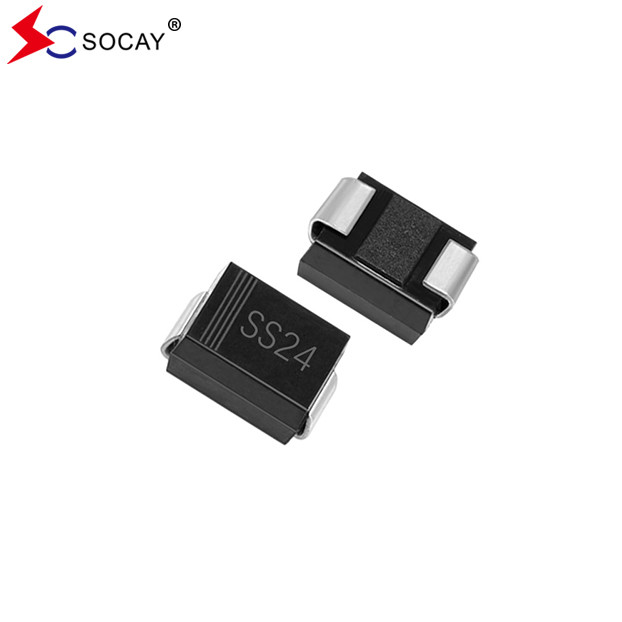

Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

Des produits de la catégorie 3
MOQ
negotiable
Prix
Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom composant: Réducteurs de barrière de Schottky
Le paquet: Les États membres doivent communiquer à l'autorité compétente des États membres les informations sui
SS24B max. VRRM: 40 V
SS24B max. VRMS: 28 V
Le débit maximal de décharge: 40 V
SS24B Max. IF (AV): 2A
Récitifs IFSM: 50A
Réducteurs VF: 0.5V
Mettre en évidence:

Récitifs de barrière Schottky pour SMB

,

Les réparateurs de barrière de Schottky SS24B

,

SS24B
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: SS24B
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA ((SMB) Package SS24B 40VRRM



Réducteurs de barrière de SchottkyDATASHEET: le numéro de la banqueLe groupe de travail de l'équipe de l'équipe de travail de l'équipe de travail de l'équipe de travail de l'équipe de travail de l'équipe de travail de l'équipe de travail de travail de l'équipe de travail de travail de l'équipe de travail.1.pdf





Les caractéristiques des rectificateurs de barrière de Schottky SS24B:

  • Les emballages en plastique ont une classification d'inflammabilité 94V-0.
  • Pour les applications montées en surface afin d'optimiser l'espace des cartes.
  • Faible perte d'énergie, haute efficacité.
  • Les rectificateurs de barrière SS24B ont une capacité de surtension élevée.
  • Sans plomb, conformément à la directive RoHS de l'UE 2.0.

  • Composé de moulage vert conformément à la norme CEI 61249.



Les données mécaniques des rectificateurs de barrière Schottky SS24B:



  • Cas: plastique moulé JEDEC DO-214AA.
  • Les terminaux: soudés, soudables selon la norme MIL-STD-750, méthode 2026.

  • Poids approximatif: 0,0032 onces, 0,092 grammes.

  • Polarité: la bande de couleur désigne l'extrémité de la cathode.
  • Les réparateurs de barrière de Schottky SS24B Emballage standard: ruban adhésif de 12 mm (EIA-481).





Réctifieurs à barrière de Schottky SS24B Caractéristiques électriques et thermiques(TUne= 25°C, sauf indication contraire):

Paramètre Le symbole SS22B SS23B SS24B SS25B SS26B SS28B SS210B SS215B SS220B Unité
Voltage inverse maximal de pointe répétitive VRRM 20 30 40 50 60 80 100 150 200 V
Voltage RMS maximal VRMS 14 21 28 35 42 56 70 105 140 V
Voltage de blocage de courant continu maximal VDC 20 30 40 50 60 80 100 150 200 V
Courant rectifié vers l'avant moyen maximal Le cas échéant 2 Une
Courant de surtension vers l' avant de pointe: 8,3 ms, demi-onde sinusoïdale unique superposée sur la charge nominale MFI 50 Une
Voltage avant maximal à 2 A par diode (note 1) VF 0.5 0.7 0.8 0.9 V
Courant inverse CC maximal à tension de blocage CC nominale TJ = 25°C IR 0.09 0.05 - Je ne sais pas
  TJ = 100°C   20 1
Résistance thermique type RθJL 12 °C/W
Plage de température de jonction de fonctionnement et de stockage

T.J. Je vous en prie.

TSTG

 -55 à +150 -55 à +175 °C

Nom de l'entreprise:1Test d'impulsion avec PW=300μsec, cycle de travail de 1%.

2.monté sur une carte PC avec une surface de 8 mm2 (0,013 mm d'épaisseur) en cuivre.









Réglage des barrières de Schottky SS24BLes courbes caractéristiques:

Figue1.Curve de dégradation du courant avant:

Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 0



Figue2. Caractéristiques typiques de l'inverse:

Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 1





Les réparateurs de barrière de Schottky SS24B Dimensions / SMB/DO-214AA Conception du paquet (Unité: pouces (mm)):

Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 2







Réducteurs de barrière de Schottky SS24B Informations sur l'emballage:

Numéro de la partie Paquet de composants Quantité Option d'emballage
Les produits de base doivent être présentés dans un emballage de qualité supérieure. Les produits de base doivent être présentés dans un emballage de qualité supérieure. 3 000 pièces par bobine en plastique de 13 pouces
    800 pièces par bobine en plastique de 7 pouces







Les réparateurs de barrière SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 3
