Aperçu /Produits/Diode de barrière de Schottky/SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC Paquet SMA

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC Paquet SMA

5000 pièces
MOQ
negotiable
Prix
SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC Paquet SMA
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom du composant électronique: Réducteurs de barrière de Schottky
Paquet de rectificateurs: DO-214AC (SMA)
Max. VRRM: 40 V
Réducteurs max. VRMS: 28 V
Le débit maximal de décharge: 40 V
Max. courant rectifié moyen vers l'avant: 5A
Récitifs IFSM: 150A
Réducteurs VF: 0.55V
Mettre en évidence:

SS54A Réducteurs de barrière Schottky

,

Réducteurs de barrière de surface montés à Schottky

,

Récitifs de barrière de Schottky de la série SMA
Informations de base
Lieu d'origine: Shenzhen, Guangdong, Chine
Nom de marque: SOCAY
Certification: REACH,RoHS,ISO
Numéro de modèle: SS54A
Document: Brochure du produit PDF
Conditions de paiement et expédition
Délai de livraison: 5-8 jours ouvrables
Description de produit

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC ((SMA) Package



Réducteurs de barrière de SchottkyDATASHEET: le numéro de la banqueLes données sont fournies à l'échantillon.1.pdf





Les caractéristiques des rectificateurs de barrière de Schottky SS54A:

  • Junction métallique au silicium, conduction majoritaire du support
  • Convient pour les applications montées en surface
  • Avantage: faible perte de puissance, efficacité élevée
  • Mérite: haute capacité de courant de surtension avant
  • Pour une utilisation dans les onduleurs à basse tension, à haute fréquence, à roues libres et les applications de protection de polarité.



Réglageurs de barrière de Schottky SS54A Données mécaniques:

  • Les réparateurs de barrière de Schottky SS54A Cas: SMA.
  • Les terminaux SS54A sont soldables selon la norme MIL-STD-750, méthode 2026.

  • Poids approximatif: 60 mg / 0,0021 oz.







Régulateurs de barrière de Schottky SS54A Max. Préférences et caractéristiques thermiques:

Réglage de la barrière de Schottky à température ambiante de 25°, sauf indication contraire.Fase unique, demi-onde, charge résistive ou inductive de 60 Hz, pour charge capacitive, décalage de 20%.
Paramètre Le symbole SS54A SS56A SS510A SS515A SS520A Unité
Récitifs Voltage inverse maximal de pointe répétitif VRRM 40 60 100 150 200 V
Récitifs Voltage RMS maximal VRMS 28 42 70 105 140 V
Réglageurs Voltage de blocage CC maximal VDC 40 60 100 150 200 V
Courant avant moyen maximal Le cas échéant 5.0 Une

Réglageurs de courant d'écoulement avant de pointe,80,3 ms

Une seule demi-onde sinus superposée

sur la charge nominale (méthode JEDEC)



 MFI 150 Une
Réglageurs Max tension directe instantanée à 5 A VF 0.55 0.70 0.85 V

Courant inverse de courant continu maximum

à tension inverse de courant continu nominale

 Ta = 25°C IR

1.0

50

 - Je ne sais pas
  Ta = 100°C
Capacité de jonction typique des redresseurs (1) Cj 500 300 PF
Résistance thermique typique RθJA 60 °C/W
Plage de température de la jonction de fonctionnement TJ -55 à +150 °C
Plage de température de stockage des rectificateurs TSTG -55 à +150 °C

Notes: 1. Mesurée à 1 MHz et appliquée à une tension inverse de 4 V CC.

2. PCB monté avec des zones de plaquettes en cuivre de 2,0" x 2,0" (5 x 5 cm).









Les régulateurs de barrière de Schottky SS54A

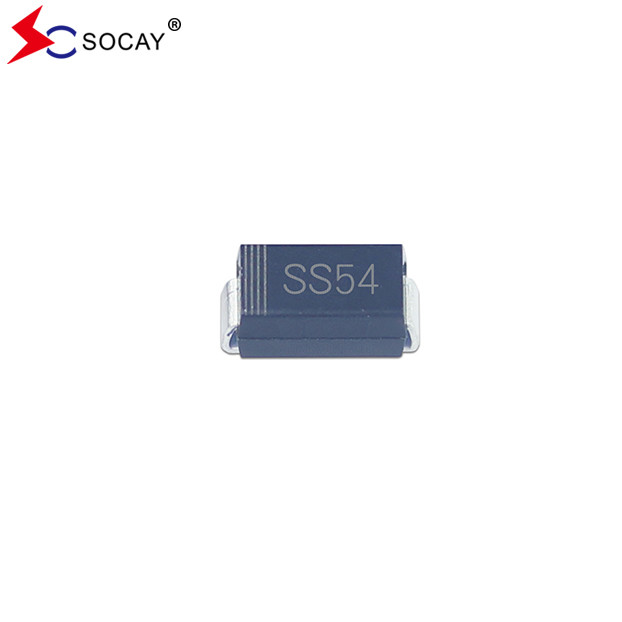

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC Paquet SMA 0







Les réparateurs de barrière de Schottky SS54AInformations sur l' emballage:

Numéro de la partie Paquet de composants Quantité
Les pièces détachées ne doivent pas être utilisées pour la fabrication d'autres produits. Les États membres doivent communiquer à l'autorité compétente les informations suivantes: 5000 pièces







Avertissement concernant les rectificateurs de barrière de Schottky:

  • SOCAY détient les droits sur un certain nombre de brevets, marques, droits d'auteur, secrets commerciaux et autres droits de propriété intellectuelle.
  • SOCAY se réserve le droit d'apporter des modifications sans préavis à tout produit contenu dans le présent document.
  • SOCAY n'offre aucune garantie, déclaration ou garantie quant à l'aptitude de ses produits à un usage particulier, et décline toute responsabilité.
  • Les paramètres fournis dans les spécifications de la fiche de données SOCAY peuvent varier d'une application à l'autre et les performances réelles peuvent varier au fil du temps.Tous les paramètres de fonctionnement doivent être vérifiés par l'expert technique du client avant application..
  • Toutes les responsabilités et engagements sont exclus si un élément de cet avis d'avertissement n'est pas respecté.

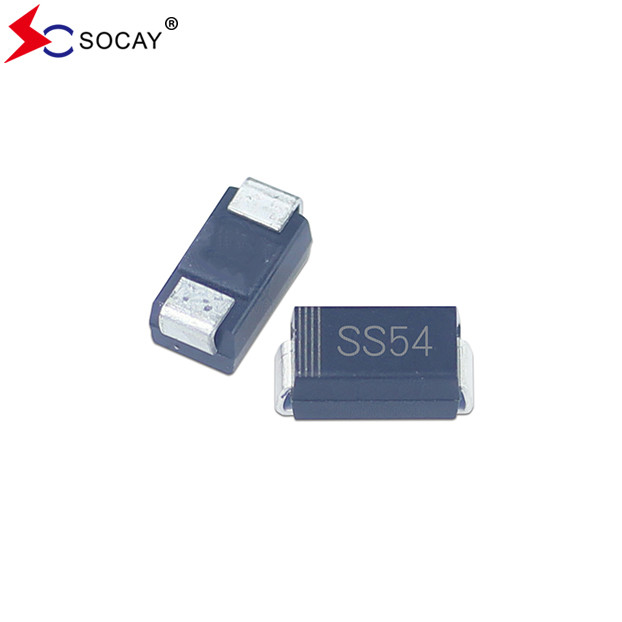

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC Paquet SMA 1
