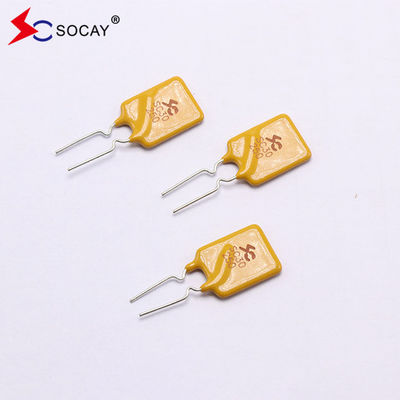

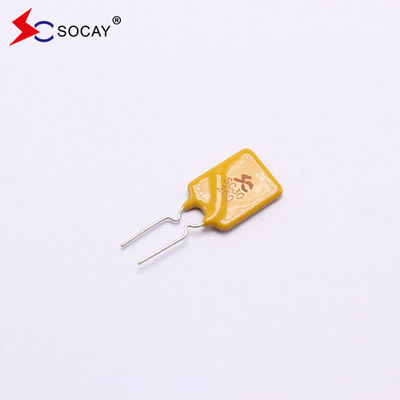

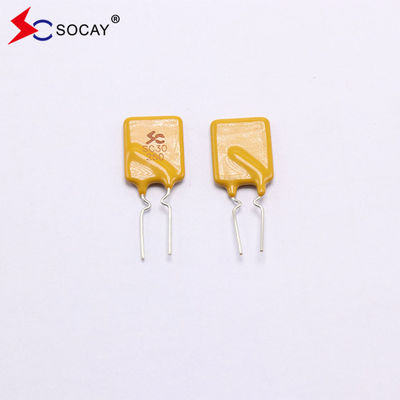

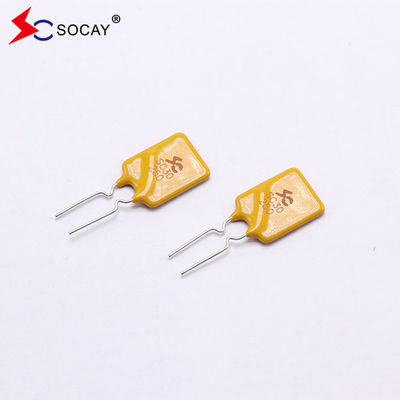

SC30-250SW0D 2.5A Fuseau PPTC réinitialisable Voltage maximal 30Vdc Répond aux exigences UL94V-0
DATASHEET: le numéro de la banqueJe ne sais pas.2.pdf
Paramètres électriques:
| Numéro de la partie |
Je tiens A. |
Je voyage (A) |
V max
(Vdc)
|
Je suis au maximum
(A)
|
Pdtype
(W)
|
Durée maximale
À Trip
|
Résistance |
| |
|
|
|
|
|
Actuel
(A)
|
Le temps
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| Le numéro de série de l'appareil est le numéro de série de l'appareil. |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Veuillez nous contacter si vous avez besoin de la fiche complète ou de plus d'informations
Caractéristiques du produit des fusibles réinitialisables:
La différence la plus évidente entre les fusibles réinitialisables en polymère et les fusibles ordinaires réside dans leurs caractéristiques réinitialisables.Un fusible réinitialisable en polymère peut fournir une protection contre le surcourant plusieurs fois tandis qu'un fusible régulier doit être remplacé une fois qu'il a explosé pour que le circuit fonctionne correctementDans un environnement surchauffé et surhumide, certaines caractéristiques des fusibles polymères réinitialisables peuvent être endommagées.la durée de vie des fusibles polymères réinitialisables peut être considérée comme illimitée.
Sélection des fusibles réinitialisables:
Lors de la sélection du PPTC, les principes suivants doivent généralement être suivis et le modèle approprié doit être sélectionné en fonction de la tension de fonctionnement maximale V de la ligne,le courant de fonctionnement normal I, le courant de défaillance IF et la température ambiante maximale TMAX. À la température ambiante maximale de fonctionnement TMAX, les conditions suivantes doivent être remplies:
1. Sélection du courant de maintien IH: le courant de maintien IH est légèrement supérieur au courant de fonctionnement I;
2. Sélection du courant de défaillance IF: le courant de défaillance IF doit être supérieur au courant de déclenchement IT et inférieur au courant maximal I max;
3. Voltage maximal V max: la tension maximale V max est supérieure à la tension de fonctionnement de la ligne.
Graphique de réévaluation de la températureRestez(A):
| Température de fonctionnement ambiante |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Réduction en pourcentage |
145% |
130% |
120 pour cent |
100% du produit |
95% |
88% |
80% |
71% |
66% |
56% |
Procédures d'essai et exigences:
| Le test |
Conditions d'essai |
Critères d'acceptation ou de rejet |
| Résistance |
Dans l'air immobile @25±2°C |
Rmin≤R≤Rmax |
| Maintien du courant |
60 min, à l'arrêt, dans l'air calme @25±2°C |
Pas de voyage |
| Le temps du voyage |
courant spécifié, Vmax, @25±2°C |
T≤ Temps maximal de trajet |
| Vie du cycle de voyage |
Vmax, Imax, 100 cycles |
Aucun arc ou brûlure |
| L'endurance lors d'un voyage |
Vmax, 24 heures |
Aucun arc ou brûlure |
Spécifications physiques:
| Matériau de plomb |
0.03-1.85A Acier plaqué au cuivre plaqué en étain
2.50-5.00A Cuivre plaqué en étain
|
| Caractéristiques du soudage |
La capacité de soudure selon la norme MIL-STD-202, méthode 208E |
| Matériau isolant |
Le polymère époxy durci et ignifuge répond aux exigences de la norme UL 94V-0. |
| Étiquetage du dispositif |
Marqué par SC, tension, courant nominal |
Emballage Quantité:
| Numéro de la partie |
Quantité (pièces par rouleau) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
1000 |
Application du projet
Produits numériques, appareils photo, téléphones portables, cadres photo, panneaux de commande, jouets, écrans LCD, alimentation,
Il est utilisé dans presque tous les produits d'alimentation basse tension, et les paquets de protection contre la foudre, etc.
